AY42H/HA802Y安全溢流閥
AY42H/HA802Y安全溢流閥
用途
AY42H、HA802Y型安全溢流閥可用于高壓注水泵的管路上，作為超壓保護裝置。
主要性能范圍
| 型號 Type | 公稱壓力 Nominal pressure(MPa) |
開啟壓力分級 Opening pressure |
工作溫度（℃）Working temperature | 適用介質 Suitable medium |
| AY42H-160 HA802Y-160 |
16.0 | 6.3-16.0 | 200 | 水、油品等 Water,Oil,goods etc. |
| AY42H-250 HA802Y-250 |
25.0 | 1.0-25.0 | ||
| AY42H-400 HA802Y-400 HA802Y-600 |
40.0-60.0 | 20.0-60.0 |
主要零部件材料
| NO. | 零件名稱 Name of part |
AQ-20 材料 Materials |
| 1 | 閥體 Body | 碳鋼 Carbon Steel |
| 2 | 閥座 Nozzle | 不銹鋼 Stainless steel |
| 3 | 閥瓣 Disc | 不銹鋼 Stainless steel |
| 4 | 閥蓋 Bonnet | 焊接件 Welding |
| 5 | 彈簧 Spring | 50CrVA |

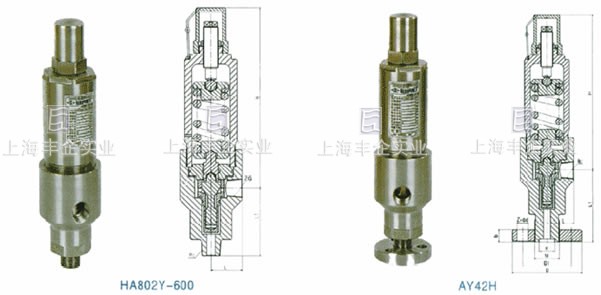

外形及連接尺寸
| 型號 Type |
公稱通徑DN(mm) Nominal diameter |
尺寸Dimension(mm) | ||||
| Rc | ZG | L | L1 | ≈H | ||
| HA802Y-600 | 15 | 1/2″ | 1/2″ | 52 | 90 | 250 |
| 25 | 1″ | 1″ | 52 | 113 | 275 | |
| 40 | 11/2″ | 11/2″ | 52 | 157 | 336 | |
外形及連接尺寸
| 型号 Type | 公称通径DN(mm) Nominal diameter | 尺 寸 Dimension(mm) | |||||||||
| D | D1 | K | M | Z-Фd | B | L | L1 | RC | ≈H | ||
| AY42H-160
AY42H-250 AY42H-400 |
15 | 135 | 95 | 25 | M48×2 | 4-22 | 25 | 65 | 140 | 1〞 | 329 |
| 20 | 165 | 115 | 30 | M52×2 | 6-26 | 28 | 80 | 150 | 11/2〞 | 447 | |
| 25 | 200 | 145 | 38 | M80×3 | 6-29 | 40 | 90 | 180 | 2〞 | 485 | |
| 32 | 225 | 170 | 42 | M100×3 | 6-33 | 50 | 100 | 200 | 21/2〞 | 570 | |
訂購注意事項：
AY42H/HA802Y安全溢流閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業AY42H/HA802Y安全溢流閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
