用途及結構簡述

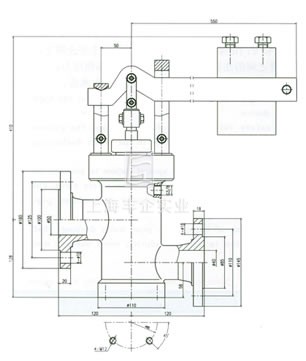

GA49H-16C型DN40/50沖量安全閥又稱杠桿式安全閥主要用于電站鍋爐或蒸汽壓力管道上,沖量安全閥可配套或單獨使用。當壓力容器內介質超過允許值時,閥瓣開啟排除超壓蒸汽,當壓力下降到一定值時閥瓣靠杠桿上的重錘將閥門迅速關閉,保證設備安全運行。沖量安全閥主要由閥體、閥瓣、閥座、杠桿、重錘等組成,其結構簡圖如下:沖量安全閥主要的性能范圍:公稱壓力;1.6Mpa;公稱通徑:40/50mm;殼體強度;2.4Mpa;開啟高度:≥9mm;工作溫度:≤350℃;適用介質:蒸汽、油品
主要零部件材料
| 閥體 | WCB |
| 閥瓣 | 不銹鋼 |
| 閥座 | 不銹鋼 |
| 杠桿 | 碳鋼 |
| 重錘 | 鑄鐵 |
訂購注意事項:
GA49H沖量安全閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息,僅為安全閥生產廠家上海豐企GA49H沖量安全閥說明書的一部分,供選型參考之用,詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
