A41Y封閉式高壓安全閥
A41Y封閉式高壓安全閥
用途
A41Y-160/320型彈簧微啟封閉式高壓安全閥（單法蘭）適用于工作溫度≤300℃的空氣、氨氫混合氣、水等介質的設備和管路上。A41Y-160P/320P、A41Y-160R、320R型彈簧微啟封閉式高壓安全閥（雙法蘭）適于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。A41Y-160/320型彈簧微啟封閉式高壓安全閥連接法蘭按JB/T2769-92的標準。

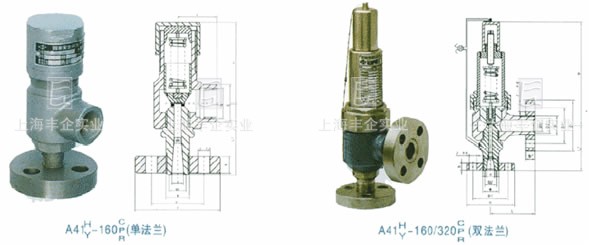

外形及連接尺寸
| 型號 | 公稱 通徑 (DN) |
do | d | M | D | K | Z-Фd | b | d1 | M1 | D1 | K1 | Z1- d1 | b | L | L1 | H |
| A41Y- 160 單法蘭 |
15 | 8 | 20 | M24×2 | 95 | 60 | 3-18 | 20 | / | M33×2 | 36 | / | / | / | 50 | 80 | 85 |
| 20 | 10 | 25 | M27×2 | 95 | 60 | 3-18 | 20 | / | M33×2 | 48 | / | / | / | 50 | 80 | 85 | |
| 25 | 12 | 28 | M33×2 | 105 | 68 | 3-18 | 20 | / | M33×2 | 48 | / | / | / | 50 | 80 | 85 | |
| A41Y -160 |
10 | 8 | 18 | M24×2 | 95 | 60 | 3-18 | 20 | 29 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 |
| 15 | 8 | 20 | M24×2 | 95 | 60 | 3-18 | 20 | 29 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 | |
| 20 | 10 | 27 | M33×2 | 105 | 68 | 3-18 | 20 | 29 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 | |
| 25 | 12 | 28 | M33×2 | 105 | 68 | 3-18 | 20 | 50 | M64×3 | 165 | 115 | 6-26 | 32 | 130 | 135 | 285 | |
| 32 | 12 14 16 |
37 | M42×2 | 115 | 80 | 4-18 | 22 | 50 | M64×3 | 165 | 115 | 6-26 | 32 | 130 | 135 | 285 | |
| 40 | 20 | 47 | M52×2 | 165 | 115 | 6-26 | 28 | 65 | M80×3 | 200 | 145 | 6-29 | 40 | 165 | 165 | 350 | |
| 50 | 25 | 58 | M64×3 | 165 | 115 | 6-26 | 32 | 80 | M100×3 | 225 | 170 | 6-33 | 80 | 165 | 165 | 380 | |
| A41Y -320 |
10 | 8 | 18 | M24×2 | 95 | 60 | 3-18 | 20 | 29 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 |
| 15 | 8 | 27 | M33×2 | 105 | 68 | 3-18 | 20 | 29 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 | |
| 20 | 10 | 30 | M36×2 | 110 | 75 | 3-18 | 20 | 29 | M42×2 | 115 | 80 | 4-18 | 22 | 95 | 100 | 261 | |
| 25 | 12 | 35 | M42×2 | 115 | 80 | 4-18 | 22 | 50 | M64×3 | 165 | 115 | 6-26 | 32 | 130 | 135 | 285 | |
| 32 | 12 14 16 |
41 | M48×2 | 135 | 95 | 4-22 | 25 | 50 | M64×3 | 165 | 115 | 6-26 | 32 | 130 | 135 | 285 | |
| 40 | 20 | 58 | M64×3 | 165 | 115 | 6-26 | 32 | 65 | M80×3 | 200 | 145 | 6-29 | 40 | 165 | 115 | 350 | |
| 50 | 25 | 70 | M80×3 | 200 | 145 | 6-29 | 40 | 80 | M100×3 | 225 | 170 | 6-33 | 50 | 165 | 165 | 380 |
訂購注意事項：
A41Y封閉式高壓安全閥產品電子樣本所涵蓋的參數(shù)表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為安全閥生產廠家上海豐企A41Y封閉式高壓安全閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
