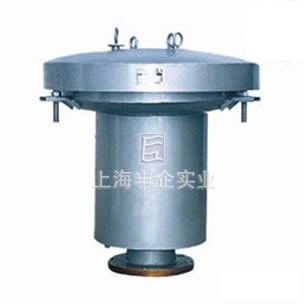

GYA系列液壓安全閥
GYA系列液壓安全閥
GYA系列液壓安全閥結構圖
用途
液壓安全閥裝于油罐頂部與呼吸閥配合使用,在呼吸閥一旦失靈時起安全作用。
主要技術參數
控制壓力：+200毫米水柱、-45毫米水柱
訂貨時請指明產品名稱、型號、規格。
主要外形與法蘭連接尺寸
| 規格 | 圖號 | 重量 (Kg臺) |
安裝尺寸（毫米） | |||||||
| d | D | D1 | D2 | d1 | L | H | n | |||
| DN80 | GYA-80 | 38 | φ85 | φ150 | φ185 | φ125 | φ18 | 376 | 424 | 4 |
| DN100 | GYA-100 | 42 | φ105 | φ170 | φ205 | φ145 | φ18 | 500 | 605 | 4 |
| DN150 | GYA-150 | 66 | φ158 | φ225 | φ265 | φ200 | φ18 | 650 | 705 | 8 |
| DN200 | GYA-200 | 97.2 | φ210 | φ280 | φ315 | φ255 | φ18 | 900 | 755 | 8 |
| DN250 | GYA-250 | 140.2 | φ264 | φ335 | φ370 | φ310 | φ18 | 1050 | 885 | 12 |
訂購注意事項：
GYA系列液壓安全閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為安全閥生產廠家上海豐企GYA系列液壓安全閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
