主要性能規范
型號:JA22H-2.5G
工作溫度:≤200℃
適用介質:蒸汽和類似介質等。
靜重式安全閥當設備和管路內壓力超過允許值時,閥門自動開啟,繼而全量排放;當壓力降低到規定值時,閥門自動關閉,保證設備安全運行。

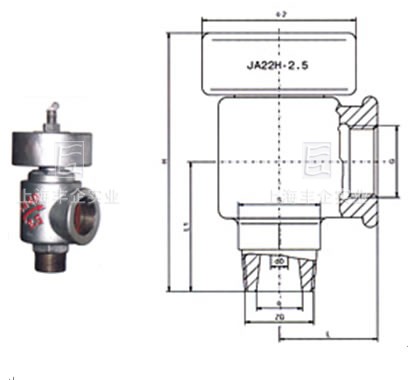

主要外形尺寸
| 公稱通徑DN(mm) | 尺寸 | 重量 | ||||||||
| do | ZG | G | S | Φ | Φ2 | L | L1 | H | ||
| 25 | 14 | 1" | 11/4" | 41 | 25 | 90 | 50 | 65 | 180 | 3.35 |
| 32 | 18 | 11/4" | 11/2" | 48 | 32 | 105 | 55 | 75 | 205 | 7.3 |
| 40 | 23 | 11/2" | 2" | 56 | 40 | 120 | 60 | 85 | 240 | 9.4 |
| 50 | 28 | 2" | 21/2" | 62 | 50 | 140 | 65 | 95 | 280 | 15 |
| 65 | 40 | 21/2" | 3" | 82 | 60 | 160 | 75 | 110 | 330 | 21 |
訂購注意事項:
JA22H靜重式安全閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息,僅為安全閥生產廠家上海豐企JA22H靜重式安全閥說明書的一部分,供選型參考之用,詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
