YANA42F內裝式安全閥
YANA42F內裝式安全閥
用途
YANA42F內裝式安全閥主要用于鐵路和汽車石油液化氣槽車或地面液化氣儲罐上，起超壓安全保護作用。
主要零部件材料
| NO. | 零件名稱Name of part | 材料 Materials |
| 1 | 閥瓣 Disc | 碳鋼 Carbon Steel |
| 2 | 密封圈 Sealing | 聚四氟乙烯 PTFE |
| 3 | 閥體 Body | 碳鋼 Carbon Steel |
| 4 | 閥桿 Stem | 1Cr18Ni9Ti |
| 5 | 閥座 Seat | 碳鋼 Carbon Steel |
| 6 | 支架 Yoke | 碳鋼 Carbon Steel |

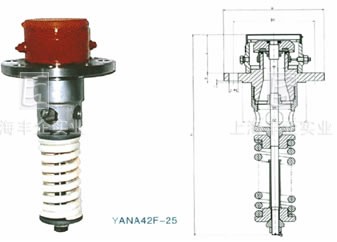

外形及連接尺寸
| 公稱通徑 Nominal diameter DN(mm) |
尺寸 Dimension(mm) | ||||||||
| L | D | D1 | D2 | D0 | b | f | Z-Φd | H ≈ | |
| 50 | 95 | 160 | 125 | 100 | 34 | 20 | 3 | 4-18 | 376 |
| 80 | 99 | 225 | 190 | 149 | 52 | 25 | 4.5 | 8-22 | 512 |
訂購注意事項：
YANA42F內裝式安全閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為安全閥生產廠家上海豐企YANA42F內裝式安全閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
