A42Y全啟式超高壓安全閥
A42Y全啟式超高壓安全閥
產品詳細資料
A42Y-1000適用于工作溫度≤200℃的水、非腐蝕性油品等介質的設備和管路上，作為超壓保護裝置。
主要零部件材料
| NO. | 零件名稱 | A42Y-1000材料 |
| 1 | 閥體 | 鍛35 |
| 2 | 閥瓣 | 2Cr13 |
| 3 | 導向套 | 2Cr13 |
| 4 | 閥蓋 | 35 |
| 5 | 彈簧 | 50CrVA |
| 6 | 閥桿 | 2Cr13 |
| 7 | 調整螺桿 | 45 |
| 8 | 閥帽 | ZG200-400 |
| 密封面材料 | 堆焊Co基硬質合金 |

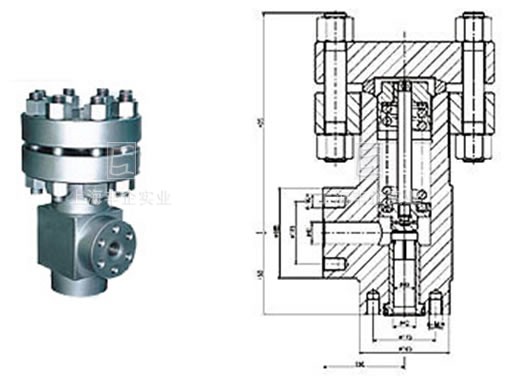

外形及連接尺寸
| 公稱通徑 | 尺寸 | ||||||||||
| do | D | D1 | M | B | Z-Φd | DN' | M' | L | L1 | H | |
| 10 | 6 | 115 | 80 | M42×2 | 32 | 4-18 | 15 | M27×2 | 80 | 110 | 320 |
| 15 | 8 | 135 | 95 | M48×2 | 36 | 4-22 | 20 | M33×2 | 80 | 120 | 330 |
| 25 | 10 | 165 | 115 | M64×3 | 40 | 6-26 | 32 | M45×2 | 85 | 130 | 350 |
訂購注意事項：
A42Y全啟式超高壓安全閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為安全閥生產廠家上海豐企A42Y全啟式超高壓安全閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
