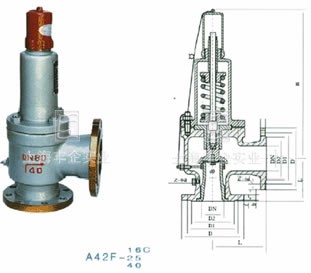

A42F燃?xì)鈱Ｓ冒踩y
A42F燃?xì)鈱Ｓ冒踩y
用途
燃?xì)鈱Ｓ萌珕⑹桨踩y適用于工作溫度-40～+80℃天然氣、液化石油氣、氨氣等和類似非腐蝕性介質的設備和管路上。當設備內介質壓力異常升高到規定值時，燃?xì)鈱Ｓ冒踩y自動開啟，繼而全量排放，當壓力降低到規定值時，燃?xì)鈱Ｓ冒踩y自動關閉，保證煤氣管道的設備安全運行。
主要零部件材料
| NO. | 零件名稱Name of part | A42F 材料 Materials |
| 1 | 閥座Nozzle | 2Cr13 |
| 2 | 閥體 Body | WCB |
| 3 | 調節閥 Adjusting ring | 2Cr13 |
| 4 | 反沖盤 Disc holder | 2Cr13 |
| 5 | 閥瓣 Disc | 2Cr13+PTFE |
| 6 | 導向套 Guide sleeve | 2Cr13 |
| 7 | 閥蓋 Bonnet | ZG230-450 |
| 8 | 彈簧 Spring | 50CrVA |
| 9 | 閥桿 Stem | 2Cr13 |
| 10 | 調整螺桿 Adjusting bolt | 45 |
| 11 | 閥帽 Cap | ZG200-450 |
外形及連接尺寸
| 公稱通徑DN(mm) Nominal diameter |
尺寸 Dimensions(mm) | |||
| do | L | L1 | DN | |
| 25 | 15 | 110 | 95 | 32 |
| 32 | 20 | 115 | 100 | 40 |
| 40 | 25 | 120 | 110 | 50 |
| 50 | 32 | 135 | 120 | 65 |
| 80 | 50 | 170 | 135 | 100 |
| 100 | 65 | 195 | 175 | 125 |
| 150 | 100 | 255 | 230 | 175 |
| 200 | 125 | 300 | 260 | 250 |
訂購注意事項：
A42F燃?xì)鈱Ｓ?a href="http://www.mtscshebei.com/anquanfa.html">安全閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為安全閥生產廠家上海豐企A42F燃?xì)鈱Ｓ冒踩y說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
