GA44H雙杠桿安全閥
GA44H雙杠桿安全閥
用途
GA44H型雙杠桿安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許、最高值，介質可為蒸汽、空氣。
主要零部件材料
| NO. | 零件名稱 Name of part | C型材料 Materials |
| 1 | 閥體 Body | 碳鋼 Carbon steel |
| 2 | 導向套 Guide sleeve | 不銹鋼 Stainless steel |
| 3 | 閥瓣 Disc | 2Cr13 |
| 4 | 閥桿 Stem | 2Cr13 |
| 5 | 杠桿 Lever | 碳鋼 Carbon steel |
| 6 | 重錘 Hammer | 鑄鐵 Cast iron |

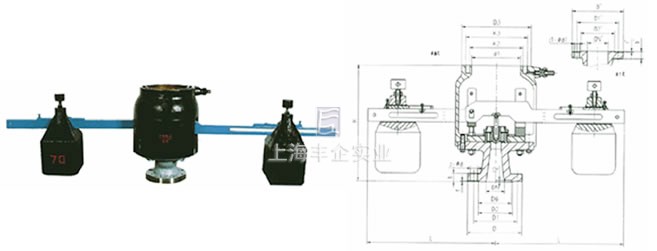

外形及連接尺寸
| 型號 Type |
公稱通徑 DN(mm) |
尺 寸 Dimension(mm) | ||||||||||
| do-z | D | D1 | D2 | D6 | f | f2 | b | Z-d | H | L | ||
| GA44H-1.6 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 20 | 8-18 | 410 | 840 |
| GA44H-2.5 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 22 | 8-18 | 410 | 840 |
| GA44H-4.0 | 80 | 50×2 | 200 | 160 | 135 | 121 | 3 | 4 | 22 | 8-18 | 410 | 840 |
| GA44H-6.4 | 80 | 40×2 | 210 | 170 | 140 | 121 | 3 | 4 | 30 | 8-23 | 480 | 840 |
| 型號 Type |
公稱通徑 DN(mm) |
尺寸Dimension(mm) | ||||||||||
| 承插式 | 法蘭式 | |||||||||||
| d1 | K2 | K3 | D3 | DN’ | D2’ | D1’ | D’ | b’ | f’ | z1-d1 | ||
| GA44H-1.6 | 80 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
| GA44H-2.5 | 80 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
| GA44H-4.0 | 80 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
| GA44H-6.4 | 80 | 200 | 218 | 253 | 285 | 200 | 255 | 280 | 315 | 22 | 3 | 8-18 |
訂購注意事項：
GA44H雙杠桿安全閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為安全閥生產廠家上海豐企GA44H雙杠桿安全閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
