A41H/Y彈簧微啟式安全閥
A41H-16C/25/40彈簧微啟式安全閥

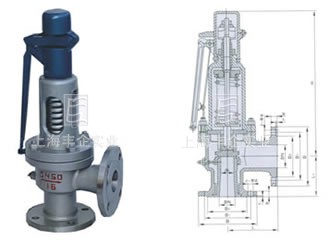

A47H-16C/25/40彈簧微啟式安全閥
用途
A41H型彈簧微啟式安全閥適用于工作溫度≤300℃的空氣、石油、水等介質的設備和管路上。A41Y16/25/40P型彈簧微啟式安全閥適于工作溫度≤200℃有腐蝕性介質的設備和管路上。A47H型彈簧微啟式安全閥適于溫度≤350℃的蒸汽、空氣、水等介質的設備和管路上。當設備和管路內壓力超過允許值時，A41H型彈簧微啟式安全閥將自動開啟，繼而全量排放；當壓力降低到規定值時，A41H型彈簧微啟式安全閥會自動關閉，保證設備和管路的安全運行。
主要零部件材料
| NO. | 零件名稱 Name of part |
A41H-C⁄KA41Y-C 材料 Materials |
A41Y-P⁄KA41Y-P 材料 Materials |
A41Y-R⁄KA41Y-C 材料 Materials |
| 1 | 閥體 Body | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | 閥座 Nozzle | ZG2Cr13⁄1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 3 | 調節圈 Adjusting ring | ZG2Cr13⁄1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 4 | 閥瓣 Disc | 2Cr13⁄1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 5 | 導向套 Guide sleeve | ZG2Cr12⁄1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 6 | 閥蓋 Bonnet | ZG230-450 | ZG230-450 | ZG230-450 |
| 7 | 彈簧 Spring | 50CrVA | 50CrVA包覆氟塑料 Coated Teflon | 50CrVA包覆氟塑料 Coated Teflon |
| 8 | 閥桿 Stem | 2Cr13 | 2Cr13 | 1Cr18Ni12Mo2Ti |
| 9 | 調整螺桿 Adjusting bolt | 45 | 2Cr13 | 2Cr13 |
| 10 | 保護罩 Cap | G200-400 | ZG200-400 | G200-400 |
| 11 | 密封面材料 Sealing surface of material | 堆焊 D507 | 堆焊Co基硬質合金 Depositing stellite |
注：K….表示抗硫安全閥。
外形及連接尺寸
| 公稱通徑DN(mm) Nominaldi ameter |
尺寸 Dimensions(mm) | |||
| do | L | L1 | DN’ | |
| 25 | 20 | 100 | 85 | 25 |
| 32 | 25 | 115 | 100 | 32 |
| 40 | 32 | 120 | 110 | 40 |
| 50 | 40 | 135 | 120 | 50 |
| 65 | 50 | 140 | 130 | 65 |
| 80 | 65 | 160 | 135 | 80 |
| 100 | 80 | 170 | 160 | 100 |
| 125 | 100 | 190 | 190 | 125 |
| 150 | 125 | 205 | 195 | 150 |
| 200 | 150 | 240 | 245 | 200 |
訂購注意事項：
A41H/Y彈簧微啟式安全閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為安全閥生產廠家上海豐企A41H/Y彈簧微啟式安全閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
