BZD型轉碟曝氣機

設備用途

BZD轉碟曝氣機是臥軸式曝氣設備。臥軸帶動轉碟體旋轉，推動發水體水平流動，轉碟曝氣機具有充氧量高，混合作用大，推流能力強的 特點。采用轉碟曝氣機的氧化溝工藝，在城市污水以及各種工業污水的處理中廣泛應用。并取得良好的處理效果。

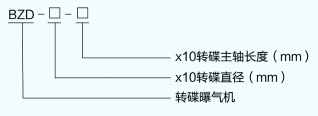

型號說明

外形尺寸與性能參數

BZD型轉碟曝氣機由電機、減速箱、聯軸器、主軸、碟片、軸承座等構成，其特點如下：
1、 本機采用立式戶外電機，下端面距液面近1m，避免轉碟濺起的水霧對電機產生影響，同時整機安裝占地?。?
2、 采用固定式防濺板，可以很好地保護電機和減速箱不受污水的侵蝕；
3、 減速箱采用圓錐一圓柱齒輪傳動，所有齒輪均為硬齒面(齒輪精度為6級)，承載能力大、結構緊湊、體積小、重量輕、運轉平穩、噪音低，耗電?。?
4、 采用彈性柱銷齒式聯軸器，傳遞扭矩大、體積小、允許一定的徑向和角度誤差，安裝簡單；
5、 轉碟由兩個半圓形碟片組成，均勻地安裝在主軸上，安裝維護方便，且牢固可靠。碟片采用增強型聚丙烯或高強度輕質玻璃鋼壓制成型，具有強度高、耐腐蝕、剛性好、耐熱性好等優點；
6、 尾部采用調心軸承及游動支座，可以克服安裝誤差、自動調心、能補償轉碟因溫差引起的伸縮。保證正常運行；
7、 轉碟的負荷及充氧量隨調節浸沒水深而改變，簡單易行；
8、 更詳細的說明請閱讀設備的隨機技術資料。

規格及技術參數

型號	主軸長度 (mm)	轉碟數	充氧量 (kg〇2/h)	轉速 (r/min)	電機額定 功率	整機質量 (kg)
		(盤）
BZD 140x300	3000	14	21.84	50	11	2000
BZD140x400	4000	19	29.64		15	2200
BZD 140x500	5000	23	35.88		18.5	2400
BZD140x600	6000	27	42.12		22	2600
BZD140X700	7000	34	53.04		30	2900
BZD140x800	8000	38	59.28			3100
BZD140x900	9000	45	70.2		37	3320

轉碟曝氣機簡圖（單出軸）

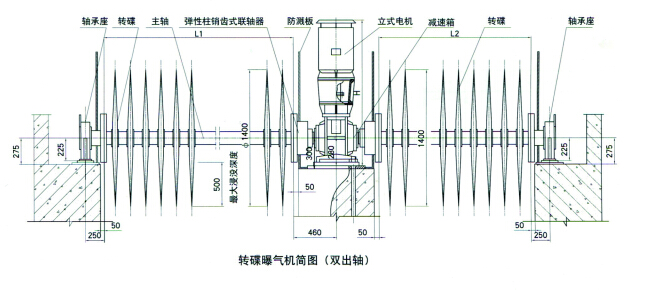

轉碟曝氣機簡圖（雙出軸）安裝及用戶須知

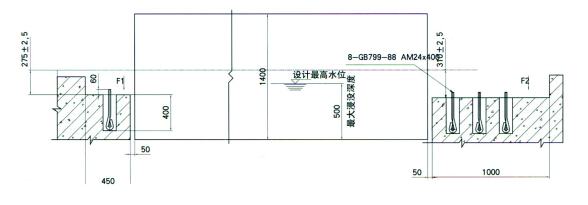

單出軸轉碟曝氣機荷載分布表

型號	L (mm)	F1 (N)	F2 (N)	F3 (N)	F4 (N)	M1(N ■ M)	M2(N ■ M)
BZD 140x300	3000	1586	15671	2940	2940	2100	108
BZD140x400	4000	5620	17037	4011	4011	2860	148
BZD 140x500	5000	6541	18448	4946	4946	3530	182
BZD140x600	6000	7934	19988	5880	5880	4200	216
BZD 140x700	7000	9005	21611	8022	8022	5730	295
BZD140x800	8000	9967	22573
BZD140x900	9000	11271	24819	12032	12032	7060	364

說明

1、 本設備最大浸沒深度為500m;
2、 根據氧化溝的形式要求，轉碟曝氣機的減速機可配置成雙出軸型。也可根據用戶要求，主軸長度、碟片數量和功率配置進行特殊設計；
3、 電機可配雙速電機或變頻調速，改變轉碟的轉速來實現不同曝氣量的要求；
4、 樣本所示為我公司產品標準配置，如用戶對驅動裝置有特殊要求，其外形和基礎將另行提供；
5、 本設備有正、反兩種轉向及左、右兩種出軸形式，這是由水流方向及驅動裝置的位置來確定。圖5所示為正轉左出軸形式。用戶在設計選用時應予明確。
