CS1/44/CS711熱靜力波紋管式蒸氣疏水閥
CS1/44/CS711熱靜力波紋管式蒸氣疏水閥

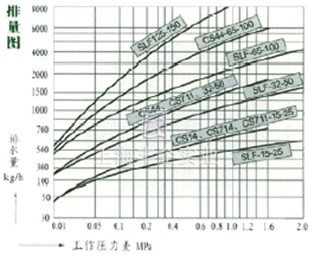

排量圖 →工作壓力差MPa
用途及特點
用途：
波紋管式疏水閥在采暖設備中獲得廣泛的應用，有充分利用熱能的優點，特別適用于蒸汽伴熱管線的蒸汽采暖等場合。
特點：
1、平衡壓力敏感元件在60-100℃之間自動調節，還可對排放溫度手動調整。
2、自動排放空氣，無氣堵，壓力波動時，不影響疏水閥正常工作。
3、溫度敏感元件，及閥內部件全采用不銹鋼，耐蝕性強，使用壽命長。
4、具有直式和角式及法蘭連接形式，體積小、重量輕，安裝方便，可任意方位安裝。
主要零件材料
零部件名稱 |
材料 |
| 閥體、閥蓋 | WCB、不銹鋼 |
| 熱敏元件 | 不銹鋼 |
| 閥座、閥芯 | 不銹鋼 |
| 過濾網 | 不銹鋼 |

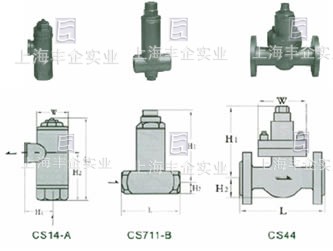

外形連接尺寸及技術參數表
產品型號 |
公稱通徑 (DN) | 連接方式 | 使用壓力 （MPa） |
最高允許溫度(℃) | 外形尺寸 | 參考重量 （㎏） |
|||
| L | H1 | H2 | W | ||||||
| CS14F-16C | 15～25 | 螺紋 | 0.01～1.6 | 220 | 145 | 40 | 85 | 40 | 1.6 |
| 32～50 | 175 | 40 | 100 | 74 | 2.3 | ||||
| CS44F-16C | 15～20 25 |
法蘭 | 0.01～1.6 | 220 | 150 160 |
150 | 53 | 55 | 4.5 |
| 32～50 | 230 | 160 | 75 | 120 | 13 | ||||
| 65～80 100 |
260 310 |
180 | 100 | 150 | 25 | ||||
| 125～150 | 350 | 210 | 130 | 170 | 35 | ||||
| CS714H-16A | 15～25 | 螺紋 | 0.01～1.6 | 220 | 150 | 40 | 75 | 45 | 4.6 |
| 32～50 | 190 | 55 | 100 | 75 | 3.3 | ||||
| CS711H-16B | 15～25 32～50 |
螺紋 | 0.01～1.6 | 220 | 95 120 |
110 | 35 | 53 | 2.2 4 |
| SLF-20 | 15～20 25 32～50 |
法蘭 | 0.01～2.0 | 250 | 150 160 230 |
180 | 70 | 40 75 |
5 12.5 |
| SLF-10 20 |
65～80 100 125～150 |
法蘭 | 0.01～2.0 | 250 | 250 310 350 |
205 | 100 | 170 | 23 25 34 |
訂購注意事項：
CS1/44/CS711熱靜力波紋管式蒸氣疏水閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業CS1/44/CS711熱靜力波紋管式蒸氣疏水閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
