SF型螺旋砂水分離器

設備概述

主要用于對沉砂池除砂設備排出的砂水混合物進行砂水分離，以利于運輸。

工作原理

利用螺旋旋轉的軸向推移，將砂逐漸推至出口處，掉入車中，完成砂 水分離過程。螺旋砂水分離器主要由驅動裝置、U形槽、螺旋體、水 箱、襯條等組成。

產品特點

1、 分離效率高達96?98%，可分離出粒徑大于0.2mm的顆粒； 2、 采用無軸螺旋輸送，無水中軸承，重量輕，維護方便； 3、 采用最新減速機，結構緊湊，運行平穩，安裝方便； 4、 U型槽內襯柔性耐磨襯條，噪聲低，更換方便； 5、 整機安裝簡單，操作方便。

型號說明

技術參數

型號	SF260	SF320	SF360	SF420
尺寸
螺旋直徑	220	280	320	380
處理量	5?12	12 ?20	20 ?27	27 ?35
電機功率	0.37		0.75
轉速（r/min)	5		4.8

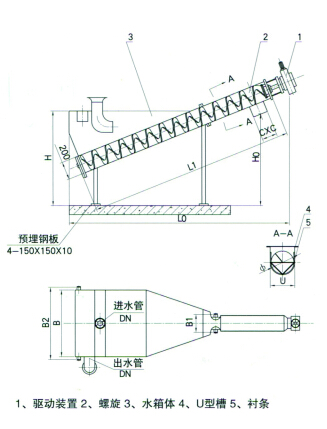

型號 尺寸\\	SF260	SF320	SF360	SF420
L	2800		3800
L0	3840	4380	5760	6150
L1	4000	4500	6000	6500
H	1600	1700	2150	2150
H0	1550	1750	2400	2550
B	1200	1260	1420	1720
\型號 尺寸\\	SF260	SF320	SF360	SF420
B1	310	370	410	470
B2	1250	1310	1470	1770
C	220	270	320	390
U	260	320	360	420
〇	220	280	320	380
DN	100	150	200	250
