ZCQ型自吸式磁力驅動泵

ZCQ型自吸式磁力驅動泵（簡稱：ZCQ磁力泵）是上海豐企實業有限公司根據眾用戶的要求，在CQ型磁力泵的基礎上吸取國外新技術，并經過本廠工程技術人員反復研究試驗而成功的新產品，ZCQ磁力泵的性能達到國外同類產品九十年代先進水平。以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石器等材料制造，即有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水、自吸高度4米。結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。

型號說明

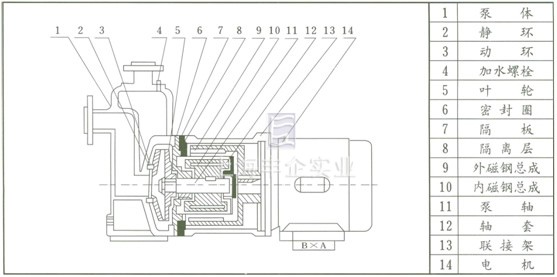

結構示意圖

工作原理

本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部分組成，結構見結構示意圖。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。

安裝

開箱后檢查泵銘牌，校對泵產品主要參數是否與使用要求相符。 泵應水平安裝，泵體不得承受管路重量。 泵與管路應保持良好的密封。

使用

泵使用前應進行檢查、電機風葉轉動要靈活、無卡住及異聲現象，各緊固件要牢固。 擰開泵上方的加水螺栓，加入儲液水不少于泵體容積的三分之二，旋緊螺栓。 接上電源試轉一下，從電機端看，運轉是否與泵轉向標記一致。 泵停止工作前，先關閉排出閥門，再關閉電源，最后關閉吸入管閥門。

性能參數

型號	口徑		揚程 m	流量 升/分	電機功率 KW	轉速 轉/分	電壓 V	自吸性能 m/3分
	進口	出口
ZCQ25-20-115	25	20	15	110	1.1	2900	380	4
ZCQ32-25-115	32	25	15	110	1.1	2900	380	4
ZCQ32-25-145	32	25	25	110	1.1	2900	380	4
ZCQ40-32-132	40	32	20	180	2.2	2900	380	4
ZCQ40-32-160	40	32	32	180	4	2900	380	4
ZCQ50-40-160	50	40	25	240	4	2900	380	4
ZCQ50-40-145	50	40	32	220	4	2900	380	4
ZCQ65-50-145	65	50	25	280	5.5	2900	380	4
ZCQ65-50-160	65	50	32	450	7.5	2900	380	4
ZCQ80-65-125	80	65	20	800	7.5	2900	380	4
ZCQ80-65-160	80	65	32	800	15	2900	380	4
ZCQ100-80-160	100	80	32	150	22	2900	380	4

訂購注意事項：

ZCQ型自吸式磁力驅動泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業ZCQ型自吸式磁力驅動泵說明書的一部分，供選型參考之用，詳細水泵產品使用說明書、CAD圖紙、安裝尺寸圖、水泵重量及詳細的工作原理、價格等請來電咨詢。
