15/25DA22F低溫降壓調壓閥

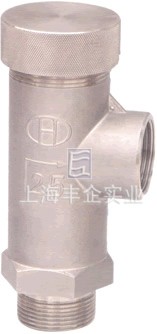

15/25DA22F低溫降壓調壓閥

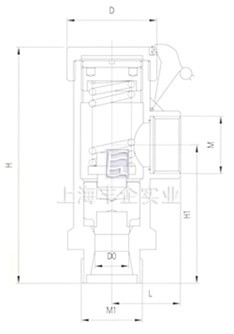

15/25DA22F低溫降壓調壓閥 結構圖
主要零件材料
| 名稱 | 材料 |
| 閥體 | 鑄不銹鋼 |
| 密封圈 | 聚四氟乙烯 |
| 調節彈簧 | 彈簧鋼 |
主要外形及連接尺寸
| 產品型號 | H | M1 | M2 | L | L1 | D1 | D2 |
| 15DA22F-25P | 140 | M30×2 | M20×2 | 57 | 37 | 21 | 15 |
| 25DA22F-25P | 140 | M36×2 | M33×2 | 63.5 | 40 | 30 | 20 |
主要技術性能參數
| 產品型號 | 15DA21F-25PA | 15DA21F-25PB | 25DA21F-25PA | 25DA21F-25PB | 25DA21F-25PC |
| 公稱通徑 | 15 | 15 | 25 | 25 | 25 |
| 公稱壓力（MPa） | 2.5 | 2.5 | 1.6 | 1.6 | 1.6 |
| 排放壓力（MPa） | 1.84 | 2.3 | 1.84 | 0.92 | 0.25 |
| 適用溫度（℃） | 常溫 –196～+40 | ||||
| 適用介質 | 空氣、氧氣、氮?dú)?、伈? | ||||
訂購注意事項：
15/25DA22F低溫降壓調壓閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業15/25DA22F低溫降壓調壓閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
