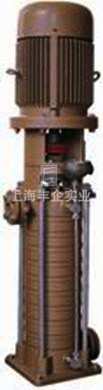

LG-B型便拆式多級離心泵

LG-B型便拆式多級離心泵(簡稱： LG-B多級泵)，系系立式單吸多級分段式離心泵。是根據高層建筑恒壓供水及消防行業的實際需要開發的新一代給水產品。該泵采用國內優秀的水力模型，經過本公司技術人員的精心改良，因此該泵效率高、性能穩定、噪音低、使用壽命長、外型每美觀、占地面積少、維修方便、重量輕等優點。

型號意義

產品用途

特別適用于住宅、賓館、辦公大樓等高層建筑恒壓供水、消防、噴淋給水設備配套用泵；也適用于化工流程冷卻塔的自動補水；系統穩壓、生產工藝循環用水、遠距離輸送、鍋爐給水等給水設備之用?？奢斔偷囊后w為常溫（＜80℃）（熱水型可輸送溫度小于105度的介質）清水或物理、化學性質類似于水的常溫介質。

結構說明

LG、LG-B型泵由電機和泵聯結而成，泵軸與電機軸用夾殼式聯軸器聯結，確保泵與電機絕對同軸使泵運行平穩、噪音低等現象。電機為Y型三相異步電機，方便用戶更換，整體為剛性連接，使用時無需校正。軸封采用機械密封，泵為便拆式結構方便更換機械密封。 泵旋轉方向從電機端向下看為順時針方向傳動。

主要特點

1、 泵結構緊湊、體積小、外形美觀，其結構決定安裝占地面積小，如加上防護罩可置于戶外使用。
2、 軸封采用優質硬質合金的機械密封，增強了密封的耐磨性，能有效地延長泵是使用壽命。
3、 本系列泵采用便拆式結構，方便用戶更換機械密封等易損件，安裝檢修方便，無需拆動管路系統。泵進口和出口為相同口徑，簡化了管路的連接。
4、 可根據流量和揚程的需要采用泵的串、并聯運行方式。
5、 可根據需要，吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。
6、 泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其它泵類所不具有的。

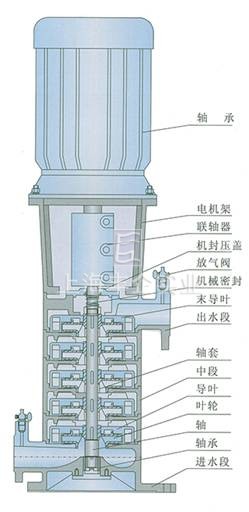

結構、零件名稱及安裝說明

1、 安裝前應檢查有無雜質在泵的流道內。
2、 泵安裝位置應盡可能靠近水源處。
3、 泵與底座安裝有兩種方式，一種是直接裝在水泥基礎上的剛性連接，另一種是采用JGD型減振器安裝的柔性連接，具體方法見安裝示意圖所示。
4、 直接安裝可將泵安放在基礎上墊高30~40毫米（準備充填水泥漿之用），然后進行校正，并穿好地腳螺栓，充填水泥砂漿，經3~5天水泥干涸后，重新校正，待水泥完全干涸后，擰緊地腳螺栓的螺母。
5、 安裝管路時，進、出水管路都應有各自的支承，不應使泵的法蘭承受過大的管路重量。
6、 泵用于有吸程場合，進水管端應裝有底閥，并且進口管路不應有過多彎道。同時不得有漏水、漏氣現象存在。 7、 在進口管路上最好裝上過濾網，以防雜質進入葉輪內部。濾網的有效面積應是進水管面積3~4倍，以保證液體的自由暢通。
8、 為了維護和使用方便安全，在泵的進口管路上安裝一只球閥和在泵出口附近安裝一只壓力表，并在壓力表前面安裝一只自位閥（防水捶），以保證泵在額定范圍內運行，確保泵的正常運行和使用壽命。
9、 進口如需擴徑連接，請選用偏心異徑管道接頭。

技術參數與外形尺寸

型?? 號	級 數	流 量（Q）		揚 程 （m）	轉 速 （r/min）	電機功率（KW）		效 率 （%）	必需汽 蝕余量（NPSH） r（m）	外形尺寸		重量 (kg)
		（m3/h）	（L/S）			軸功率	功率			H	H1
40LG6-15 (LG-B)	9	4.2 6.0 7.2	1.17 1.67 2.00	153 135 108	2900	3.89 4.16 4.24	5.5	45 53 50	2.2 2.4 2.6	1245	605	190
	10	4.2 6.0 7.2	1.17 1.67 2.00	165 150 120		4.19 4.62 4.70	5.5	45 53 50	2.2 2.4 2.6	1305	663	197
40LG(R)12-15 (LG-B)	2	9 12 18	2.50 3.33 5.00	32 30 24	2900	1.43 1.63 1.87	2.2	55 60 63	2.2 2.9 4.3	710	199	90
	3	9 12 18	2.50 3.33 5.00	48 45 36		2.14 2.45 2.80	3.0	55 60 63	2.2 2.9 4.3	800	257	105
	4	9 12 18	2.50 3.33 5.00	64 60 48		2.85 3.27 3.73	4.0	55 60 63	2.2 2.9 4.3	880	315	130
	5	9 12 18	2.50 3.33 5.00	80 75 60		3.57 4.08 4.67	5.5	55 60 63	2.2 2.9 4.3	1015	373	155
	6	9 12 18	2.50 3.33 5.00	96 90 72		4.28 4.90 5.60	5.5	55 60 63	2.2 2.9 4.3	1075	431	163
	7	9 12 18	2.50 3.33 5.00	112 105 84		4.99 5.72 6.54	7.5	55 60 63	2.2 2.9 4.3	1130	489	180
	8	9 12 18	2.50 3.33 5.00	128 120 96		5.70 6.54 7.47	7.5	55 60 63	2.2 2.9 4.3	1190	547	190
	9	9 12 18	2.50 3.33 5.00	144 135 108		6.42 7.35 8.40	11	55 60 63	2.2 2.9 4.3	1395	605	210
	10	9 12 18	2.50 3.33 5.00	160 150 120		7.13 8.17 9.34	11	55 60 63	2.2 2.9 4.3	1455	663	220
50LG18-20 (LG-B)	2	12 18 24	3.33 5.00 6.67	44 40 33	2900	2.15 2.84 3.37	4	67 69 64	2.9 3.2 3.4	790	216	140
	3	12 18 24	3.33 5.00 6.67	66 60 49		3.22 4.26 5.06	5.5	67 69 64	2.9 3.2 3.4	930	281	170
	4	12 18 24	3.33 5.00 6.67	88 80 66		4.29 5.68 6.74	7.5	67 69 64	2.9 3.2 3.4	995	346	200
	5	12 18 24	3.33 5.00 6.67	110 100 82		5.37 7.66 8.40	11	67 69 64	2.9 3.2 3.4	1210	411	260
	6	12 18 24	3.33 5.00 6.67	132 120 99		6.44 8.53 10.11	11	67 69 64	2.9 3.2 3.4	1275	476	275
	7	12 18 24	3.33 5.00 6.67	154 140 115		7.51 9.95 11.8	15	67 69 64	2.9 3.2 3.4	1340	541	290
	8	12 18 24	3.33 5.00 6.67	176 160 132		8.58 11.4 13.5	15	67 69 64	2.9 3.2 3.4	1405	606	305
50LG24-20 (LG-B)	2	18 24 30	5.00 6.67 8.33	44 40 33	2900	3.22 3.79 4.21	5.5	67 69 64	2.9 3.2 3.4	865	216	160
	3	18 24 30	5.00 6.67 8.33	66 60 49		4.83 5.68 6.32	7.5	67 69 64	2.9 3.2 3.4	930	281	180
	4	18 24 30	5.00 6.67 8.33	88 80 66		6.44 7.58 8.43	11	67 69 64	2.9 3.2 3.4	1145	346	250
	5	18 24 30	5.00 6.67 8.33	110 100 82		8.05 9.47 10.5	11	67 69 64	2.9 3.2 3.4	1210	411	260
	6	18 24 30	5.00 6.67 8.33	132 120 99		9.66 11.4 12.6	15	67 69 64	2.9 3.2 3.4	1275	476	280
	7	18 24 30	5.00 6.67 8.33	154 140 115		11.3 13.3 14.7	15	67 69 64	2.9 3.2 3.4	1340	541	290
	8	18 24 30	5.00 6.67 8.33	176 160 132		12.9 15.2 16.7	18.5	67 69 64	2.9 3.2 3.4	1450	606	310
65LG(R)25-20 (LG-B)	2	18 24 30	5.00 6.67 8.33	44 40 34	2900	3.22 3.95 4.34	5.5	67 69 64	2.6 3.4 4.2	905	249	160
	3	18 24 30	5.00 6.67 8.33	66 60 51		4.82 5.92 6.51	7.5	67 69 64	2.6 3.4 4.2	970	314	180
	4	18 24 30	5.00 6.67 8.33	88 80 68		6.44 7.89 8.68	11	67 69 64	2.6 3.4 4.2	1185	379	260
	5	18 24 30	5.00 6.67 8.33	110 100 85		8.05 9.87 10.8	15	67 69 64	2.6 3.4 4.2	1250	444	280
	6	18 24 30	5.00 6.67 8.33	132 120 102		9.66 11.8 13.0	15	67 69 64	2.6 3.4 4.2	1315	509	290
	7	18 24 30	5.00 6.67 8.33	154 140 119		11.3 13.8 15.2	18.5	67 69 64	2.6 3.4 4.2	1425	574	330
	8	18 24 30	5.00 6.67 8.33	176 160 136		12.9 15.8 17.4	18.5	67 69 64	2.6 3.4 4.2	1490	639	340
65LG36-20 (LG-B)	2	27 36 43	7.5 10 12	45 40 34	2900	4.78 5.41 5.97	7.5	70 72 67	2.6 3.4 4.2	905	249	170
	3	27 36 43	7.5 10 12	68 60 51		7.17 8.11 8.96	11	70 72 67	2.6 3.4 4.2	1120	314	230
	4	27 36 43	7.5 10 12	91 80 68		9.56 10.8 11.9	15	70 72 67	2.6 3.4 4.2	1185	379	250
	5	27 36 43	7.5 10 12	113 100 85		11.9 13.5 14.9	18.5	70 72 67	2.6 3.4 4.2	1295	444	280
	6	27 36 43	7.5 10 12	136 120 102		14.4 16.3 17.9	22	70 72 67	2.6 3.4 4.2	1390	509	330
	7	27 36 43	7.5 10 12	160 140 119		16.7 18.9 20.9	22	70 72 67	2.6 3.4 4.2	1455	574	340
	8	27 36 43	7.5 10 12	182 160 136		19.2 21.6 23.9	30	70 72 67	2.6 3.4 4.2	1615	639	360
80LG40-20 (LG-B)	2	30 40 52	8.33 11.1 14.4	44 40 34	2900	5.14 5.97 7.08	7.5	70 73 68	2.6 3.4 4.2	965	301	235
	3	30 40 52	8.33 11.1 14.4	66 60 51		7.70 8.95 10.6	11	70 73 68	2.6 3.4 4.2	1195	379	260
	4	30 40 52	8.33 11.1 14.4	88 80 68		10.3 11.9 14.2	15	70 73 68	2.6 3.4 4.2	1270	457	290
	5	30 40 52	8.33 11.1 14.4	110 100 85		12.8 14.9 17.7	18.5	70 73 68	2.6 3.4 4.2	1395	535	345
	6	30 40 52	8.33 11.1 14.4	132 120 102		15.4 17.9 21.2	22	70 73 68	2.6 3.4 4.2	1505	613	410
	7	30 40 52	8.33 11.1 14.4	154 140 119		18.0 20.9 24.8	30	70 73 68	2.6 3.4 4.2	1675	691	460
	8	30 40 52	8.33 11.1 14.4	176 160 136		20.5 23.9 28.3	30	70 73 68	2.6 3.4 4.2	1755	769	470
80LG(R)50-20 (LG-B)	2	40 50 68	11.1 13.9 19.0	43.6 40.0 31.7	2900	6.78 7.26 8.44	11	70 75 71	3.1 3.8 5.3	1115	301	250
	3	40 50 68	11.1 13.9 19.0	65.4 60.0 47.5		10.2 10.9 12.7	15	70 75 71	3.1 3.8 5.3	1195	379	280
	4	40 50 68	11.1 13.9 19.0	87.2 80.0 63.4		13.8 14.5 16.9	18.5	70 75 71	3.1 3.8 5.3	1315	457	310
	5	40 50 68	11.1 13.9 19.0	109.0 100.0 79.25		16.9 18.2 21.1	22	70 75 71	3.1 3.8 5.3	1425	535	360
	6	40 50 68	11.1 13.9 19.0	130 120 95		20.4 21.8 25.3	30	70 75 71	3.1 3.8 5.3	1600	613	440
	7	40 50 68	11.1 13.9 19.0	152 140 112		23.8 25.4 29.8	30	70 75 71	3.1 3.8 5.3	1675	691	460
	8	40 50 68	11.1 13.9 19.0	174 160 129		27.2 29.1 34.3	37	70 75 71	3.1 3.8 5.3	1755	769	490
100LG72-20 (LG-B)	2	54 72 90	15 20 25	49 40 31	2900	10.3 10.9 11.4	15	70 73 68	3.1 3.5 3.8	1145	331	260
	3	54 72 90	15 20 25	74 60 47		15.4 16.4 17.1	18.5	70 73 68	3.1 3.5 3.8	1275	416	290
	4	54 72 90	15 20 25	99 80 63		20.6 21.8 22.8	30	70 73 68	3.1 3.5 3.8	1390	501	380
	5	54 72 90	15 20 25	124 100 79		25.7 27.3 28.5	30	70 73 68	3.1 3.5 3.8	1570	586	450
	6	54 72 90	15 20 25	148 120 95		30.8 32.7 34.2	37	70 73 68	3.1 3.5 3.8	1655	671	470
	7	54 72 90	15 20 25	173 140 110		36.1 39.1 40.7	45	70 73 68	3.1 3.5 3.8	1800	765	520
	8	54 72 90	15 20 25	198 160 126		41.2 43.7 45.6	55	70 73 68	3.1 3.5 3.8	1885	841	540

訂購注意事項：

LG-B型便拆式多級離心泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為離心泵生產廠家上海豐企LG-B型便拆式多級離心泵說明書的一部分，供選型參考之用，詳細水泵產品使用說明書、CAD圖紙、安裝尺寸圖、水泵重量及詳細的工作原理、價格等請來電咨詢。
