QDL、QDLF型不銹鋼立式多級離心泵

QDL、QDLF型不銹鋼立式多級離心泵（簡稱：QDL、QDLF多級泵），系屬輕型不銹鋼制立式多級離心泵類產品。具有以下特點：
低噪聲：配置Y2型優型電機運行平穩，噪聲低
無泄漏：特選機械密封，科學的加工工藝，專業技術的保證，實現了"無泄漏"的追求
拆裝簡便：剛性聯軸器，花鍵泵軸設計，且重理相比鑄鐵泵減輕約50％，操作性更好
安裝便捷：進、出水口在同一水平面，對管路要求降低，且管路使用更可靠，穩定性高
泵房建筑投資更少：在原來立式多級泵的基礎上進行革新，體積小，占地面積小
避免水質的第二次污染：導流部件、軸等用不銹鋼制造，克服了鑄鐵泵污染嚴重的缺點，保證了水質的質量
無銹蝕困擾：采用不銹鋼套筒，更好的適應各種環境，永不生銹
壽命更長：不銹鋼板材沖壓、焊接葉輪，重量輕、平衡性好，運行穩定
維護費用低：采用水潤承設計，運行更可靠，無須潤滑保養
高效節能：更優水力模型、光滑的過流部件，大大提高了機械效率

產品范圍

說明/	QDL2	QDL4	QDL8	QDL16	QDL32
額定流量/ [m3/h]	2	4	8	16	32
額定流量/ [1/s]	0.56	1.1	2.2	4.4	8.9
流量范圍/ [m3/h]	1～3.5	1.5～8	5～12	8～22	16～40
流量范圍/ [1/s]	0.28～0.97	0.42～2.2	1.4～3.3	2.2～6.1	4.4～11.1
最大壓力/ [bar]	23	21	21	22	26
電機功率/ [kw]	0.37～3	0.37～4	0.75～7.5	2.2～15	1.5～30
溫度范圍/ [°C]	-15～+120
最高效率	46	59	64	70	76
類型
QDL
QDLF
QDLF管路聯接
DIN法蘭	DN25	DN32	DN40	DN50	DN65
管螺紋

應用范圍

QDL/QDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，QDL適應于無腐蝕性液體，QDLF適用于輕度腐蝕性液體。供水：水廠過濾器與輸送、水廠分區送水、主管增壓、高層建筑增壓。工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。灌溉：農田灌溉、噴灌、滴灌。

運行條件

介質：稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。 液體溫度：常溫型-15°C至+70°C。 熱水型：+70°C至+120°C。 環境溫度：最高+40°C。 海拔：最高1000m。

泵體與電機

QDL/QDLF為安裝標準電機的非自吸不銹鋼立式多級泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，拉桿螺栓將耐壓筒、過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可規格需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。 電機為全封閉，風冷式二級標準電機。防護等級：IP55；絕緣等級：F； 標準電壓：50Hz：1×220-230/240V；3×200-220/346-380V；3×220-240/380-415V；3×380-415V

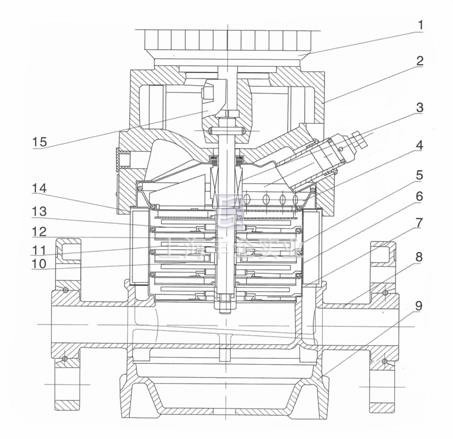

截面圖QDL,QDLF2,4

QDL、QDLF多級離心泵 材料QDL，QDLF2，4

序號	名稱	材料	AISI	序號	名稱	材料	AISI
1	電 機			9	底座	鑄鐵	ASTM25B
2	電 機 座	鑄鐵	ASTM25B	10	軸承	碳化鎢	AISI304
3	機械密封			11	葉輪	不銹鋼	AISI316
4	出口導流器	不銹鋼	AISI304	12	軸	不銹鋼	AISI304
5	帶軸承座導流器	不銹鋼 l	AISI304	13	葉輪隔	不銹鋼	AISI304
6	導流器	不銹鋼	AISI304	14	耐壓筒	不銹鋼
7	進口導流器	不銹鋼	AISI304	15	聯軸器	碳鋼
8	泵座	不銹鋼	ASTM25B		橡膠零件	FPM

截面圖QDL，QDLF8,16

材料QDL，QDLF8,16

序號	名稱	材料	AISI ASTM
1	電 機
2	電 機 座	鑄鐵	ASTM25B
3	機械密封
4	出口導流器	不銹鋼	AISI304
5	帶軸承座導流器	不銹鋼	AISI304
6	導流器	不銹鋼	AISI304
7	進口導流器	不銹鋼	AISI304
8	泵座	不銹鋼	AISI304
9	底座	鑄鐵	ASTM25B
10	軸承	碳化鎢
11	葉輪	不銹鋼	AISI304
12	軸	不銹鋼	AISI316
13	葉輪隔	不銹鋼	AISI304
14	耐壓筒	不銹鋼
15	聯軸器	碳鋼
	橡膠零件	FPM

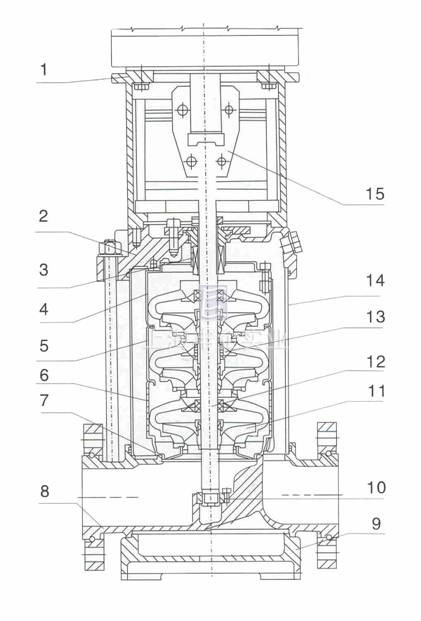

截面圖QDL,QDLF32

材料QDL，QDLF32

序號	名稱	材料	AISI ASTM
1	電 機 座	鑄鐵	ASTM25B
3	機械密封	碳化鎢
4	出口導流器	不銹鋼	AISI304
5	帶軸承座導流器	不銹鋼	AISI304
6	導流器	不銹鋼	AISI304
7	進口導流器	不銹鋼	AISI304
9	底座	鑄鐵	ASTM25B
10	下軸承	碳化鎢
11	葉輪	不銹鋼	AISI304
12	軸	不銹鋼	AISI316
13	中間軸套	碳化鎢
14	耐壓筒	不銹鋼	AISI304
15	聯軸器	碳鋼
	橡膠零件	FPM
QDL
2	泵端座	鑄鐵	ASTM25B

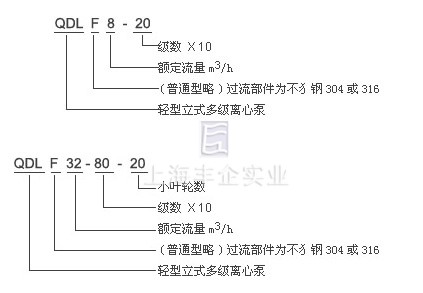

型號含義

最大進口壓力

型號	最大進口壓力
QDL, QDLF2
QDL,QDLF2-20	6[bar]
QDL,QDLF2-30～2-110	10[bar]
QDL,QDLF-130～2-260	15[bar]
QDL,QDLF4
QDL,QDLF4-20	6[bar]
QDL,QDLF4-30～4-100	10[bar]
QDL,QDLF4-120～4-220	15[bar]
QDL,QDLF8
QDL,QDLF8-20/1～8-60	6[bar]
QDL,QDLF8-80～8-200	10[bar]
QDL,QDLF16
QDL,QDLF16-20～16-30	6[bar]
QDL,QDLF16-40～16-160	10[bar]
QDL,QDLF32
QDL,QDLF32-10-1～32-20-2	3[bar]
QDL,QDLF32-20～32-40	4[bar]
QDL,QDLF32-50-2～32-100	10[bar]
QDL,QDLF32-110-2～32-140	15[bar]

最大工作壓力

型號	曲線號
QDL,QDLF2
QDL,QDLF2-20～150	1
QDL,QDLF2-180～2-260	2
QDL,QDLF4
QDL,QDLF4-20～4-140	1
QDL,QDLF4-160～4-220	2
QDL,QDLF8
QDL,QDLF8-20/1～8-120	1
QDL,QDLF8-140～8-200	3
QDL,QDLF16
QDL,QDLF16-20～16-80	1
QDL,QDLF16-100～16-160	3
QDL,QDLF32
QDL,QDLF32-10-1～32-70	1
QDL,QDLF32-80-2～32-120	4
QDL,QDLF32-130-2～32-140	5

QDL、QDLF2系列多級泵尺寸和重量

泵型號	尺寸（毫米）					重量 （公斤）
	B1	B2	B1+ B2	D1	D2
QDL2-20	220	225	445	145	110	20
QDL2-30	238	225	463	145	110	20
QDL2-40	256	225	481	145	110	20
QDL2-50	274	225	499	145	110	20
QDL2-60	297	225	522	145	110	25
QDL2-70	315	225	540	145	110	25
QDL2-90	351	245	596	170	150	30
QDL2-110	387	245	632	170	150	30
QDL2-130	440	245	685	170	150	35
QDL2-150	476	245	721	170	150	35
QDL2-180	530	265	795	180	155	40
QDL2-220	602	265	867	180	155	45
QDL2-260	682	290	972	180	155	50

QDL、QDLF2系列多級泵性能表

泵型號	配用電機（KW）	Q m3/h	1	1.2	1.6	2.0	2.4	2.8	3.2	3.5
QDL2-20	0.37	Hm	18	17	16	15	13	12	10	8
QDL2-30	0.37		27	26	24	22	20	18	15	12
QDL2-40	0.55		36	35	33	30	26	24	20	16
QDL2-50	0.55		45	43	40	37	33	30	24	20
QDL2-60	0.75		53	52	50	45	40	36	30	24
QDL2-70	0.75		60	61	57	52	47	41	35	28
QDL2-90	1.1		80	78	73	67	61	54	45	37
QDL2-110	1.1		98	95	89	82	73	64	54	44
QDL2-130	1.5		116	114	106	98	89	78	65	52
QDL2-150	1.5		134	130	123	112	100	90	73	60
QDL2-180	2.2		161	157	148	136	121	108	91	76
QDL2-220	2.2		197	192	180	165	148	130	110	90
QDL2-260	3.0		232	228	214	198	179	158	130	110

QDL、QDLF4系列多級泵尺寸和重量

泵型號	尺寸（毫米）					重量 （公斤）
	B1	B2	B1+ B2	D1	D2
QDL4-20	235	225	460	145	110	20
QDL4-30	265	225	490	145	110	20
QDL4-40	295	225	520	145	110	20
QDL4-50	325	245	570	170	150	20
QDL4-60	350	245	595	170	150	20
QDL4-80/7	420	245	665	170	150	25
QDL4-80	420	245	665	170	150	25
QDL4-100	475	265	740	180	155	30
QDL4-120	530	265	795	180	155	30
QDL4-160/4	645	290	935	180	155	35
QDL4-160	645	290	935	180	155	35
QDL4-190	725	325	1050	210	180	35
QDL4-220	805	325	1130	210	180	40

QDL、QDLF4系列多級泵性能表

泵型號	配用電機（KW）	Q m3/h	1.5	2.0	3.0	4.0	5.0	6.0	7.0	8.0
QDL4-20	0.37	Hm	19	18	17	15	13	10	8	6
QDL4-30	0.55		28	27	26	24	20	18	13	10
QDL4-40	0.75		38	36	34	32	27	24	19	13
QDL4-50	1.1		47	45	43	40	34	31	23	17
QDL4-60	1.1		56	54	52	48	41	37	28	20
QDL4-80/7	1.5		66	63	61	56	48	43	33	24
QDL4-80	1.5		74	72	70	64	55	50	38	27
QDL4-100	2.2		96	90	87	81	71	62	48	34
QDL4-120	2.2		114	108	104	95	85	75	58	41
QDL4-160/4	3.0		136	126	122	112	101	89	68	48
QDL4-160	3.0		152	144	140	129	115	101	78	55
QDL4-190	4.0		183	171	168	153	137	122	93	67
QDL4-220	4.0		211	200	192	178	160	138	108	79

QDL、QDLF8系列多級泵尺寸和重量

泵型號	尺寸（毫米）						重量 （公斤
	B1	B2	B1+ B2	D1	D2	D3
QDL8-20	350	225	575	145	110		25
QDL8-30	380	245	625	170	150		30
QDL8-40	425	245	670	170	150		30
QDL8-50	455	265	720	180	155		40
QDL8-60	485	265	750	180	155		40
QDL8-80	550	290	840	180	155		45
QDL8-100	610	325	935	210	180		55
QDL8-120	670	325	995	210	180		55
QDL8-140	750	395	1145	230	190	300	80
QDL8-160	810	395	1205	230	190	300	80
QDL8-180	870	435	1305	270	210	300	90
QDL8-200	930	435	1365	270	210	300	90

QDL、QDLF8系列多級泵性能表

泵型號	配用電機（KW）	Q m3/h	5	6	7	8	9	10	11	12
QDL8-20	0.75	Hm	21	20	19	18	17	16	15	14
QDL8-30	1.1		31	30	29	28	26	24	23	20
QDL8-40	1.5		41	40	39	37	35	32	30	27
QDL8-50	2.2		52	50	48	46	44	41	37	34
QDL8-60	2.2		62	60	58	55	53	49	45	41
QDL8-80	3.0		83	80	78	74	70	65	60	54
QDL8-100	4.0		104	100	97	92	88	80	75	68
QDL8-120	4.0		125	120	116	110	105	97	90	81
QDL8-140	5.5		146	140	136	129	123	113	105	95
QDL8-160	5.5		166	160	155	147	140	130	120	108
QDL8-180	7.5		187	180	175	166	158	146	135	122
QDL8-200	7.5		208	200	194	185	175	162	150	135

QDL、QDLF16系列多級泵尺寸和重量

泵型號	尺寸（毫米）						重量 （公斤
	B1	B2	B1+ B2	D1	D2	D3
QDL16-30/2	455	265	720	180	155		40
QDL16-30	455	290	745	180	155		50
QDL16-40	500	325	825	210	180		55
QDL16-50	565	395	960	230	190	300	70
QDL16-60	610	395	1005	230	190	300	75
QDL16-70	655	435	1090	270	210	300	80
QDL16-80	700	435	1135	270	210	300	80
QDL16-100	820	490	1310	330	255	350	115
QDL16-120	910	490	1400	330	255	350	115
QDL16-140	1000	490	1490	330	255	350	160
QDL16-160	1090	490	1580	330	255	350	165

QDL、QDLF16系列多級泵性能表

泵型號	配用電機（KW）	Q m3/h	8	10	12	14	16	18	20	22
QDL16-30/2	2.2	Hm	28	27	26	25	23	21	19	17
QDL16-30	3.0		42	41	39	37	35	32	29	26
QDL16-40	4.0		56	54	52	50	47	44	38	34
QDL16-50	5.5		69	68	65	62	59	54	48	43
QDL16-60	5.5		83	81	78	75	70	64	58	52
QDL16-70	7.5		97	95	92	87	82	75	68	61
QDL16-80	7.5		111	108	105	100	94	86	77	70
QDL16-100	11		139	136	131	125	118	108	97	87
QDL16-120	11		167	163	157	150	141	129	116	105
QDL16-140	15		194	190	184	175	165	151	136	122
QDL16-160	15		222	217	210	200	189	173	155	140

并聯運行

將多臺泵并聯取代一臺大泵可能更具優越性。在變流量系統中，適應系統所需工作點。增加供水可能性，因為當泵出故障時，僅影響系統的部分流量 檢查確保不會/沒有處于氣蝕狀態 如果工作需求變化考慮將兩臺或更多臺并聯

訂購注意事項：

QDL、QDLF型不銹鋼立式多級離心泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為離心泵生產廠家上海豐企QDL、QDLF型不銹鋼立式多級離心泵說明書的一部分，供選型參考之用，詳細水泵產品使用說明書、CAD圖紙、安裝尺寸圖、水泵重量及詳細的工作原理、價格等請來電咨詢。
