3DP-40系列高壓往復泵
3DP-40系列高壓往復泵
產品概述
3DP-40系列高壓往復泵，主要適用于石油、化工、化肥工業作為流程泵，油田、鹽礦作為注水泵，鋼管、壓力容器作為試壓泵、增壓泵，建筑、造船、化工等工業的高壓清洗除垢，鍋爐給水、液壓機械的傳動源、以及食品、制藥、儀表等需要高壓 流體且工藝流程脈沖要求高的部門。
工作結構原理
高壓往復泵是由電動機、聯軸器、減速器、傳動部分、泵頭部分、公共底座等組成。它是由電動機通過減速器、皮帶傳動或無級調速器，帶動曲軸旋轉，推動連桿經滑塊（十字頭）使柱塞作直線往復運動，在泵頭進口閥的啟閉作用下達到吸排液目的。高壓往復泵泵頭材料可根據用戶輸送各種高壓液體需要，采用鍛造碳鋼合金、不銹鋼等，進出口閥座、閥套、閥片填料函、柱塞等主要過流部分采用2Cr13、不銹鋼、非金屬材料，閥球采用9Cr13、陶瓷、F46等材質。 我公司生產的高壓往復泵設計先進、結構新穎，泵的技術條件符合GB9234《機動往復泵技術條件》，泵的試驗方法符合GB7784《機動往復泵實驗方法》，它具有運轉平穩、維修方便、密封安全可靠、易損件壽命長、泵的容積效率高等特點。 （泵體材料有合金鋼、馬氏體、奧氏體不銹鋼、316、316L雙相鋼。）
產品意義

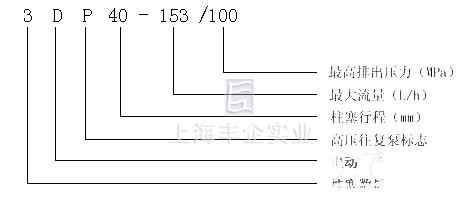

3DP-40系列高壓往復泵 產品意義
性能參數表
泵推力：1200k gRated Plunger Load:1200kg |
泵行程：40mm Stroke Length:40mm |
泵重量：250kg Weight:250kg |
|||||||||||
| 柱塞直徑mm | 60 | 55 | 50 | 43 | 35 | 30 | 27 | 24 | 22 | 19 | 17 | 15 | |
| 工作壓力Mpa | 2 | 4 | 6 | 8 | 12 | 16 | 20 | 25 | 30 | 40 | 50 | 60 | |
| 泵轉速min | 流量 L/min M3/h 功率 KW | ||||||||||||
| 90 | L/min | 30 | 25 | 21 | 15 | 10 | 7.6 | 6.1 | 4.8 | 4.1 | 3 | 2.4 | 2.1 |
| M3/h | 1.8 | 1.5 | 1.2 | 0.9 | 0.62 | 0.45 | 0.37 | 0.29 | 0.24 | 0.18 | 0.14 | 0.12 | |
| KW | 1.2 | 2 | 2.5 | 2.4 | 2.4 | 2.43 | 2.44 | 2.4 | 2.46 | 2.4 | 2.4 | 2.52 | |
| 120 | L/min | 40 | 34 | 28 | 21 | 14 | 10 | 8.2 | 6.5 | 5.4 | 4 | 3.2 | 2.5 |
| M3/h | 2.4 | 2 | 1.7 | 1.2 | 0.8 | 0.61 | 0.49 | 0.39 | 0.32 | 0.24 | 0.19 | 0.15 | |
| KW | 1.6 | 2.72 | 3.36 | 3.36 | 3.36 | 3.2 | 3.28 | 3.25 | 3.24 | 3.2 | 3.2 | 3 | |
| 140 | L/min | 47 | 39 | 32 | 24 | 16 | 12 | 9.6 | 7.6 | 6.3 | 4.7 | 3.8 | 2.9 |
| M3/h | 2.8 | 2.4 | 1.9 | 1.46 | 0.97 | 0.72 | 0.57 | 0.45 | 0.38 | 0.28 | 0.22 | 0.17 | |
| KW | 1.8 | 3.12 | 3.84 | 3.84 | 3.84 | 3.84 | 3.84 | 3.8 | 3.78 | 3.76 | 3.8 | 3.48 | |
| 160 | L/min | 54 | 45 | 38 | 28 | 18 | 13 | 11 | 8 | 7 | 5 | 4 | 3 |
| M3/h | 3.2 | 2.7 | 2.3 | 1.68 | 1.08 | 0.78 | 0.66 | 0.48 | 0.42 | 0.3 | 0.24 | 0.18 | |
| KW | 2 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| 220 | L/min | 75 | 62 | 52 | 38 | 25 | 18 | 15 | 12 | 10 | 7 | 6 | 4 |
| M3/h | 4.5 | 3.7 | 3.11 | 2.26 | 1.5 | 1.08 | 0.9 | 0.72 | 0.6 | 0.42 | 0.36 | 0.24 | |
| KW | 3 | 5 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 5 | |
| 300 | L/min | 102 | 85 | 70 | 52 | 34 | 25 | 20 | 16 | 13 | 10 | 8 | 6 |
| M3/h | 6.11 | 5.19 | 4.19 | 3.11 | 2.04 | 1.5 | 1.2 | 0.96 | 0.78 | 0.6 | 0.48 | 0.36 | |
| KW | 4 | 7 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 7 | |
| 350 | L/min | 118 | 100 | 82 | 60 | 40 | 30 | 24 | 19 | 16 | 12 | 9 | 7 |
| M3/h | 7.06 | 5.99 | 4.91 | 3.59 | 2.39 | 1.8 | 1.44 | 1.14 | 0.96 | 0.72 | 0.54 | 0.42 | |
| KW | 5 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 9 | 8 | |
| 400 | L/min | 135 | 114 | 94 | 70 | 46 | 34 | 27 | 22 | 18 | 13 | 11 | 8 |
| M3/h | 8.08 | 6.83 | 5.63 | 4.19 | 2.75 | 2.04 | 1.62 | 1.32 | 1.08 | 0.78 | 0.66 | 0.48 | |
| KW | 5 | 9 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 10 | 11 | 10 | |
| 450 | L/min | 153 | 128 | 106 | 78 | 52 | 38 | 31 | 24 | 20 | 15 | 12 | 9 |
| M3/h | 9.16 | 7.66 | 6.35 | 4.67 | 3.11 | 2.28 | 1.86 | 1.44 | 1.2 | 0.9 | 0.72 | 0.54 | |
| KW | 6 | 10 | 13 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 11 | |
選型注意事項
1.泵的用途；
2.輸送介質的性質（名稱、濃度、溫度、密度、粘度、腐蝕性等）；
3.流量要求；
4.進出口壓力要求；
5.工作現場條件和工作制；
6.其它特殊要求（如防爆、保溫、高溫等）。
◇適用于閥門管道試壓泵、計量泵、高壓清洗泵、流程泵、加藥泵、液壓泵、輸油泵等專業用泵
◇組裝形式：有臥式、立式、固定式、移動式。
◇傳動形式：有電動機、柴油機、齒輪箱、皮帶輪、電磁調速、變頻調速。
◇技術參數作為選型參考，每個品種的泵都裝有安全調壓閥，泵的壓力可任意調節。
◇你選型時表中流量不合適，可用電磁調速，變頻調速，變換柱塞直徑來調節流量，滿足選型需求。
訂購注意事項：
3DP-40系列高壓往復泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業3DP-40系列高壓往復泵說明書的一部分，供選型參考之用，詳細水泵產品使用說明書、CAD圖紙、安裝尺寸圖、水泵重量及詳細的工作原理、價格等請來電咨詢。
