QBY不銹鋼氣動隔膜泵
不銹鋼氣動隔膜泵
一、特點原理及圖片:
QBY不銹鋼氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質等輸送機械的許多優點：
QBY不銹鋼氣動隔膜泵不需灌引水，吸程達7m，揚程達70m，出口壓力≥6㎏f/㎝2；
流動寬敞，通過性能好，允許通過最大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微；
揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1-7㎏f/㎝2之間)；
QBY不銹鋼氣動隔膜泵無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全；
QBY不銹鋼氣動隔膜泵不必用電，在易燃、易爆場所使用安全可靠；
QBY不銹鋼氣動隔膜泵可以浸沒在介質中工作；
使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機，泵也不會因此而損壞，一旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
可輸送較粘的液體(粘度在1萬厘泊以下)；
QBY不銹鋼氣動隔膜泵泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。
二、工作原理
不銹鋼氣動隔膜泵簡圖
在泵的兩個對稱工作腔中A、B中各裝有一塊隔膜，由中心聯桿將其連結成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔中隔膜運動，而另一腔中氣體排出。一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，從而使兩個隔膜連續同步地往復運動。 在圖示中壓縮空氣由E進入配氣閥，使膜片向右運動，則A室的吸力使介質由C入口流入，推開球閥②進入A室，球閥④則因吸入而閉鎖；B室中的介質則被擠壓，推開球閥③由出口D流出，同時使球閥①閉鎖，防止回流，就這樣循環往復使介質不斷從C入口處吸入，D出口處排出。
三、主要用途
泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等；
泵吸油漆、顏料、膠水、黏合劑等；
泵吸各種瓦、瓷、磚器及陶器釉漿等；
泵吸各種磨料、腐蝕劑、清洗油垢等；
泵吸各種劇毒、易燃、易發揮液體等；
泵吸各種污水、水泥灌漿及灰漿等；
泵吸各種強酸、強堿、強腐蝕液體等；
作為各種固液分離設備的前級送壓裝置。

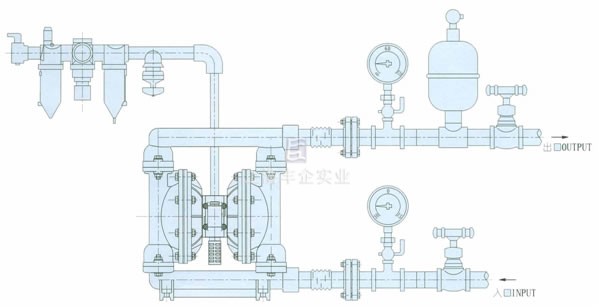

四、系統連接示意圖
系統連接示意圖

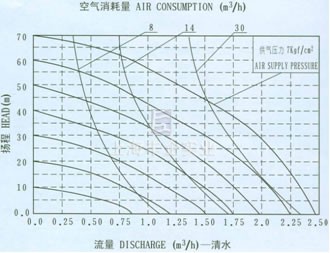

五、流量曲線圖

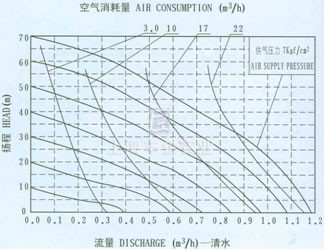

QBY-10隔膜泵
QBY-15隔膜泵

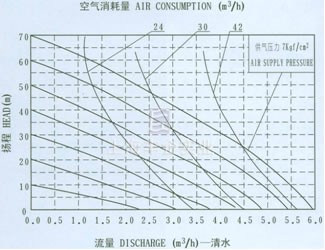

QBY-25隔膜泵
QBY-40隔膜泵

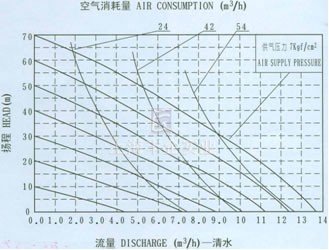

QBY-50隔膜泵

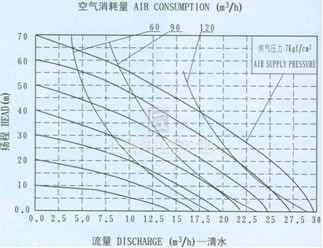

QBY-65隔膜泵

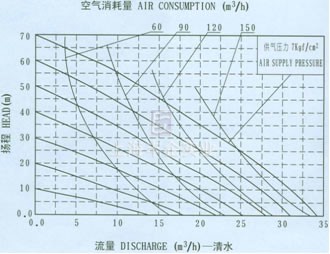

QBY-80隔膜泵

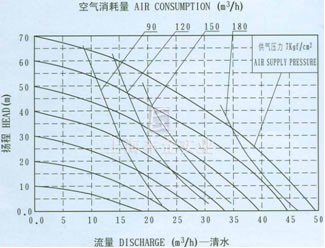

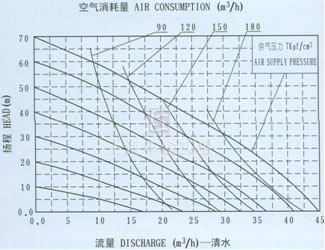

QBY-100隔膜泵

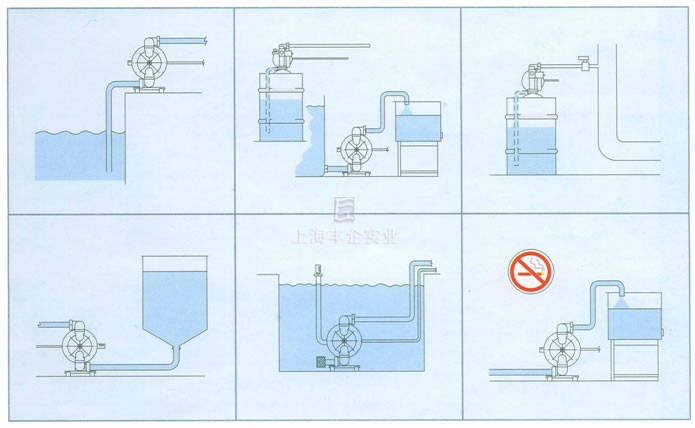

六、系統連接示意圖
安裝示意圖
七、安裝示意圖
不銹鋼氣動隔膜泵 系統連接示意圖

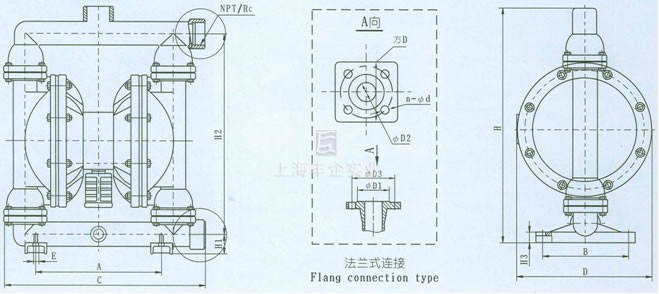

八、安裝尺寸表
| 型號 | A | B | C | D | E | H1 | H2 | H3 | H | 螺紋式 |
法蘭式 | |||||
| NPT/RC | D1 | D2 | D3 | D | n | g | ||||||||||
| QBY-10 | 130 | 50 | 220 | 145 | 10 | 39 | 195 | 10 | 270 | 1/2 | - | - | - | - | - | - |
| QBY-15 | 130 | 50 | 220 | 145 | 10 | 39 | 195 | 10 | 270 | 1/2 | - | - | - | - | - | - |
| QBY-25 | 245 | 160 | 360 | 250 | 12 | 63 | 360 | 36 | 470 | 2 | - | - | - | - | - | - |
| QBY-40 | 245 | 160 | 360 | 250 | 12 | 63 | 360 | 35 | 470 | 進11/2出11/4 | - | - | - | - | - | - |
| QBY-50 | 335 | 220 | 540 | 345 | 16 | 88 | - | 25 | 720 | - | 90 | 50 | 110 | 方 130×130 |
4 | 14 |
| QBY-65 | 335 | 220 | 540 | 345 | 16 | 88 | - | 25 | 720 | - | 110 | 65 | 130 | 方 130×130 |
4 | 14 |
| QBY-80 | 425 | 250 | 570 | 450 | 18 | 110 | - | 32 | 900 | - | 125 | 80 | 150 | 方 160×160 |
4 | 18 |
| QBY-100 | 425 | 250 | 570 | 450 | 18 | 110 | - | 32 | 900 | - | 145 | 100 | 170 | 方 160×160 |
4 | 18 |
九、性能參數
| 型號 | 流量 (m3/h) |
揚程 (m) |
出口 壓力 (㎏f/cm2) |
吸程 (m) |
最大允許 顆粒直徑 (mm) |
最大供 氣壓力 (㎏f/cm2) |
最大空氣 消耗量 (m3/min) |
材 料 | ||||
| 鋁 ZL104 |
不銹鋼 1Cr18 Ni9Ti |
鑄鐵 HT200 |
增強 聚丙烯 |
過濾部 分襯氟 |
||||||||
| QBY-10 | 0～0.8 | 0～50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | ★ | / |
| QBY-15 | 0～1 | 0～50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | ★ | / |
| QBY-25 | 0～2.4 | 0～50 | 6 | 7 | 2.5 | 7 | 0.6 | ★ | ★ | ★ | ★ | ★ |
| QBY-40 | 0～8 | 0～50 | 6 | 7 | 4.5 | 7 | 0.6 | ★ | ★ | ★ | ★ | ★ |
| QBY-50 | 0～12 | 0～50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | / | ★ |
| QBY-65 | 0～16 | 0～50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | / | ★ |
| QBY-80 | 0～24 | 0～50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | / | / |
| QBY-100 | 0～30 | 0～50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | / | / |
Note: ★=有 /=無
訂購注意事項：
QBY不銹鋼氣動隔膜泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為隔膜泵生產廠家上海豐企QBY不銹鋼氣動隔膜泵說明書的一部分，供選型參考之用，詳細水泵產品使用說明書、CAD圖紙、安裝尺寸圖、水泵重量及詳細的工作原理、價格等請來電咨詢。
