WB1/WB2型電動往復泵
WB1/WB2型電動往復泵（簡稱WB電動往復泵）過流部分分為兩種材質，鑄鐵材質專用于抽吸清水或油類制品或其它無腐蝕性之液體，不銹鋼材質，由1Cr18Ni9Ti鋼制成。適用于抽送各種酸堿類液體，電動往復泵特別適用于槽車卸車之用，及其它需要自吸的場合。本往復泵最高輸送介質溫度150℃，如用戶要求更高溫度，請選WBR型電動高溫往復泵。電動往復泵機座分為1＃、2＃、3＃，減速箱采用皮帶齒輪二級變速，潤滑采用飛濺方式，結構緊湊、設計先進，不銹鋼泵活塞環采用本單位特制的碗形聚四氟乙烯環、耐磨、耐腐、密封性好。電動往復泵高壓型采用柱塞雙閥結構，低壓型采用活塞球閥結構，該設計動作靈敏、密閉可靠。根據不同流量和壓力，配用不同電機，即可達到用戶的使用要求。
WB電動往復泵
wb1、wb2往復泵系列。主要用于遠距離輸送水，碼頭輸送用品，泵輸送原油、甲醇。油罐車、油 庫裝卸、熱水回收及循環用于制藥、釀造、化工、石油等行業的工藝流程中都可使用本系列。本系列最高輸送介質溫度為150℃。
主要特點
wb1、wb2系列電動往復泵的減速箱采用皮帶齒輪二級變速，潤滑采用飛濺方式，結構緊湊、設計先進，不銹鋼泵 活塞環采用本公司特制的碗形聚四氟乙烯環，耐磨、耐腐、密封性好。ＷＢ電動往復泵高壓型采用柱塞雙閥結構，低壓型 采用活塞球閥結構，該設計動靈敏、封閉可靠根據不同流量和壓力，配用不同電機，可達到用戶的使用要求。
結構簡圖

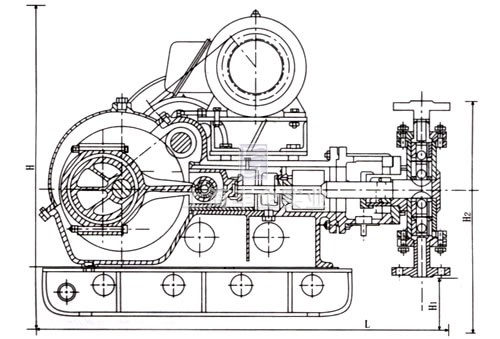

wb1-0.75/16 wb1-0.75/25 wb2-2/60結構如上圖，柱塞式、雙閥座

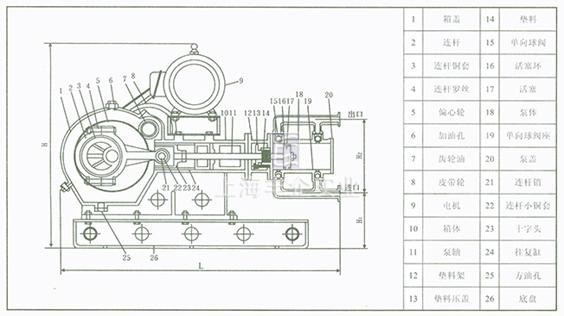

WB其它型號規格結構如上圖，活塞式雙作用單閥座
性能規格
WB1往復泵機座系列
| 型 號 | 流量 （m3/h） | 壓力 （kg/cm2） | 活塞直徑 （mm） | 活塞行程 （mm） | 電機功率 （r/kw） | 往復次數 （z/min） | 吸入口尺寸 （法蘭） | 排出口尺寸 （法蘭） | 重量 （kg） |
| WB1-0.75/16 | 0.75 | 16 | 36 | 100 | 1450/2.2 | 130 | 1″ | 1″ | 370 |
| WB1-0.75/25 | 0.75 | 25 | 36 | 100 | 1450/3 | 130 | 1″ | 1″ | 370 |
| WB1-0.75/40 | 0.75 | 40 | 36 | 100 | 1450/4 | 130 | 1″ | 1″ | 370 |
| WB1-6/5 | 6 | 5 | 100 | 100 | 1450/4 | 65 | 11/2″ | 11/2″ | 370 |
| WB1-6/10 | 6 | 10 | 100 | 100 | 1450/5.5 | 65 | 11/2″ | 11/2″ | 370 |
| WB1-10/7 | 10 | 7 | 160 | 100 | 1450/7.5 | 45 | 21/2″ | 21/2″ | 400 |
| WB1-13/3 | 13 | 3 | 160 | 100 | 1450/5.5 | 65 | 21/2″ | 21/2″ | 400 |
| WB1-13/6 | 13 | 6 | 160 | 100 | 1450/7.5 | 65 | 21/2″ | 21/2″ | 420 |
WB2往復泵機座系列
| 型 號 | 流量 （m3/h） | 壓力 （kg/cm2） | 活塞直徑 （mm） | 活塞行程 （mm） | 電機功率 （r/kw） | 往復次數 （z/min） | 吸入口尺寸 （法蘭） | 排出口尺寸 （法蘭） | 重量 （kg） |
| WB2-1/120 | 1 | 120 | 36 | 120 | 1450/7.5 | 145 | 1″ | 1″ | 700 |
| WB2-2/60 | 2 | 60 | 50 | 120 | 1450/7.5 | 145 | 1″ | 1″ | 720 |
| WB2-10/15 | 10 | 15 | 160 | 120 | 1450/7.5 | 37 | 21/2″ | 21/2″ | 740 |
| WB2-10/25 | 10 | 25 | 160 | 120 | 1450/18.5 | 37 | 21/2″ | 21/2″ | 760 |
| WB2-20/5 | 20 | 5 | 160 | 120 | 1450/7.5 | 73 | 21/2″ | 21/2″ | 760 |
| WB2-20/10 | 20 | 10 | 160 | 120 | 1450/11 | 73 | 21/2″ | 21/2″ | 760 |
| WB2-30/3 | 30 | 3 | 210 | 120 | 1450/7.5 | 73 | 4″ | 4″ | 790 |
| WB2-30/6 | 30 | 6 | 210 | 120 | 1450/11 | 73 | 4″ | 4″ | 790 |
電動往復泵底腳安裝尺寸與外形尺寸
| 機座號 | L1 | L2 | 底腳孔 | 長(L) | 寬(D) | 高(H) | H1 | H2 | ||
| WB1-0.75/16 | 360 | 590 | 4-ф20 | 965 | 650 | 810 | 120 | 475 | ||
| WB1-0.75/25 | 360 | 590 | 4-ф20 | 965 | 650 | 810 | 120 | 475 | ||
| WB1-0.75/40 | 360 | 590 | 4-ф20 | 965 | 650 | 810 | 120 | 475 | ||
| WB1-10/7 | 360 | 400 | 6-ф20 | 965 | 650 | 810 | 120 | 475 | ||
| WB1-13/3 | 360 | 400 | 6-ф20 | 965 | 650 | 810 | 120 | 475 | ||
| WB1-13/6 | 360 | 400 | 6-ф20 | 965 | 650 | 810 | 120 | 475 | ||
| WB1-6/5 | 360 | 400 | 6-ф20 | 965 | 650 | 810 | 120 | 475 | ||
| WB1-6/10 | 360 | 400 | 6-ф20 | 965 | 650 | 810 | 120 | 475 | ||
| WB2-10/15 | 420 | 400 | 6-ф22 | 1530 | 700 | 940 | 130 | 740 | ||
| WB2-10/25 | 420 | 400 | 6-ф22 | 1530 | 700 | 940 | 130 | 740 | ||
| WB2-20/5 | 420 | 400 | 6-ф22 | 1530 | 700 | 940 | 130 | 740 | ||
| WB2-20/10 | 420 | 400 | 6-ф22 | 1530 | 700 | 940 | 130 | 740 | ||
| WB2-1/120 | 420 | 400 | 6-ф22 | 1530 | 700 | 940 | 130 | 740 | ||
| WB2-2/60 | 420 | 400 | 6-ф22 | 1530 | 700 | 940 | 130 | 740 | ||
訂購注意事項：
WB1/WB2型電動往復泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業WB1/WB2型電動往復泵說明書的一部分，供選型參考之用，詳細水泵產品使用說明書、CAD圖紙、安裝尺寸圖、水泵重量及詳細的工作原理、價格等請來電咨詢。
