FH型循環式齒耙除污機

設備用途

主要用于市政污水處理廠、自來水廠、電廠進水口，也可作為紡織食品加工、造紙、皮革等行業生產工藝的專用設備。

主要特點

1、 結構簡單、安裝方便、故障率低；
2、 有過載保護裝置，質量可靠，除渣效率高；
3、 通過自動控制，降低運行管理費用；
4、 最小間隙1mm，是典型的細格柵；
5、 齒耙強度高，有尼龍與不銹鋼兩種材質供選擇。

型號說明

性能參數及外形尺寸表

參數	功率		過水流量（m3/h)					設備寬B1 (mm)	井寬B (mm)
型號
	h|	(m)	I I				mm)
	2.5 5	7.5	1 3 5 10 U
FH-400	0.37kw		170	340	420	540	540	400	500
FH-500	0.55kw		240	620	590	960	750	500	600
FH-600			308	720	764	1160	960	600	700
FH-700			360	880	930	1420	1160	700	800
FH-800			440	1024	764	1580	1620	800	900
FH-900	0.75kw		550	1160	930	1830	1580	900	1000
FH-1000			580	1310	764	2080	1830	1000	1100
FH-1100			650	1470	930	2250	2080	1100	1200
FH-1200	1.1kw		710	1866	1750	2400	2250	1200	1300
FH-1500	1.5kw		920	1840	2000	2250	2400	1500	1600

注：1、表中過水流量均在：柵前水位h=1m，流速V=1m/s的前提下；2、上表功率均在齒?移動速度V=2m/min情況下； 3、表中H指水池深度，b指齒耙間隙。

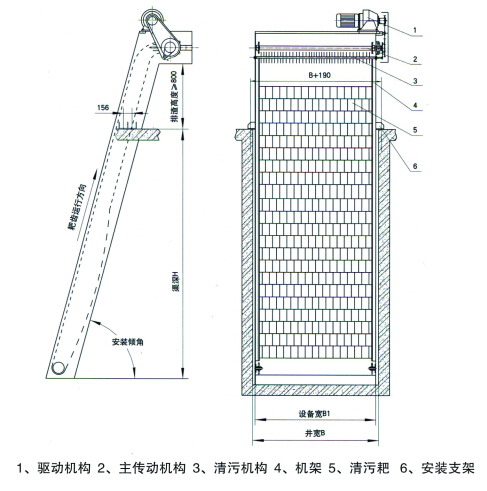

安裝示意圖

訂貨說明

1、 注明渠深H及齒隙b,排渣口高度未注按750;
2、 安裝角度60° ~80°，訂貨時請注明，未注時按75° ;
3、 存放、輸送或壓榨垃圾的配套設備可另訂；
4、 介質溫度矣60°C,特殊水質應注明；
5、 當B>1500mm時，應考慮并聯格柵結構（兩組鏈條由一個傳動配置拖動）。
