FHG型反撈式格柵除污機

設備用途

反撈格柵主要用于取水口、泵站前，特別是泥沙沉積量較大的場合，攔截、撈取水中雜物，一般作為中、粗格柵使用。

工作原理及構造

耙固定于鏈條上，鏈條沿導軌運行，齒耙從柵條的后部下行，從底部運行至柵條前部，從下向上地將被柵條攔住的漂浮物順著擋板撈至卸渣口咱，卸入柵渣車中。 反撈格柵主要由架體、牽引鏈、傳動系統、齒耙組合、主柵、副柵、水下導輪組合等組成。

主要特點

1、 齒耙柵后下行，柵前上行撈渣，不會將柵渣帶入水下，撈渣徹底。
2、 當?shù)撞砍练e物（泥砂、碎石）較多時，不會堵耙，避免造成事故。
3、 動作程序可靠，故障率低。
4、 整機調試后出廠，安裝方便。
5、 根據用戶檢修保養的需求，淺渠型格柵可設計成繞水上支點旋轉出水面，維護方便。

性能參數及外形尺寸表

項目	耙齒速度		柵條間隙 b (mm)	設備凈寬 Bi( mm)	功率
井寬B (m)	(m/min)				-2.5 5，…
0.8	-5		15、20 25、30 35、40 45、50 55、60 65、70 75、80 85、90 100	700
				9000	11
1.2				1100
15				1400	1.5
1.8				1700
2				1900	2.2
2.2				2100
3				2300
2.4				2900	3
3.5				3400
4.2				4400	4

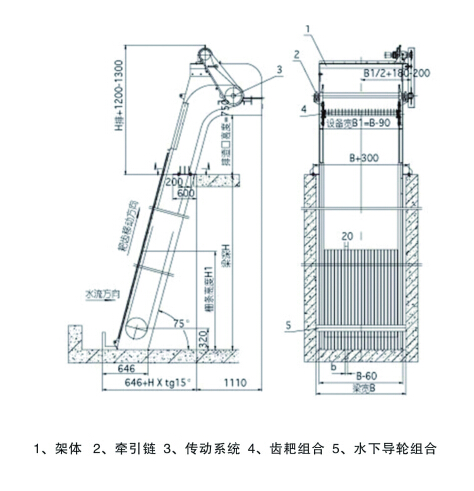

安裝示意圖

訂貨說明

1、 注明設備的材質（碳鋼或不銹鋼），防腐有特殊要求時請注明；
2、 本公司可根據不同用戶要求定制其他規格的清渣齒耙，具體細節請與技術部咨詢聯系。
