ZHJ型料(渣)漿泵
ZHJ型料（渣）漿泵系列在借鑒發達國家先進經驗的基礎上，自行設計和研制的新型離心式雜質泵。其水力性能按中國電子工程設計總院等設計單位提供的工藝要求而設計；水力效率結構上達到和超過國內外九十年代同類產品水平。過流部分均采用優質耐腐、耐磨的橡膠或硬金屬合金材料襯里泵殼、泵蓋均采用襯里結構并且泵殼由分半制造而成；填料密封形式與付葉輪動力密封（附停車密封）形式互為通用；整機安裝尺寸與國內外同類產品相同。本泵除廣泛用于彩色顯象管玻殼生產過程中的料漿輸送外，還可以用于冶金、石油化工、礦山、煤炭、建材、輕工、造紙、電鍍電解、三廢處理等行業輸送既含有顆粒又具有腐蝕性的料（渣）漿輸送。
ZHJ型料(渣)漿泵
型號說明
ZHJ型料(渣)漿泵 型號說明圖

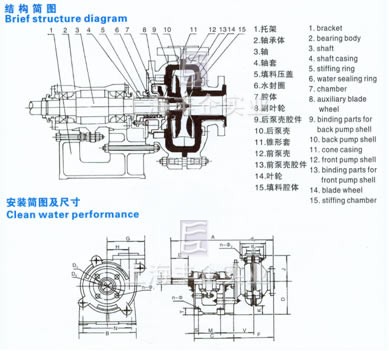

結構及安裝簡圖
ZHJ型料(渣)漿泵 結構及安裝簡圖
性能參數
| 型號Model | 清水性能Cleanwaterpertormance | 允許配用最大功率(KW)maximumpowerpermissible | |||||
| 流量QCapacity | 揚程HeadH(m) | 轉速Speedn(r/min) | 最高效率%TiptopEfficiency | 汽蝕余量(NPSH)r(m) | |||
| (m3/h) | (L/S) | ||||||
| 25ZHJ | 14～30 | 4～8.3 | 9．2～54 | 1400～3400 | 47 | 2～3 | 15 |
| 50ZHJ | 34～74 | 9．5～21 | 15～40 | 1300～2100 | 69 | 2～3 | 30 |
| 80ZHJ | 64～141 | 17．8～39．2 | 9．2～48.5 | 800～1850 | 65 | 2～3 | 30～60 |
| 100ZHJ | 144～324 | 40～90 | 12～45 | 800～1350 | 65 | 2～3 | 60～120 |
| 型號Model | A | B | C | D | U | E | F | G | H | J | K | M | N |
| 25ZHJ | 583 | 295 | 248 | 197 | 28 | 79 | 206 | 181 | 98 | 171 | 46 | 143 | 254 |
| 50ZHJ | 768 | 406 | 311 | 254 | 42 | 121 | 297 | 238 | 138 | 210 | 71 | 175 | 356 |
| 843 | 406 | 311 | 254 | 42 | 121 | 24 | 175 | 356 | |||||
| 80ZHJ | 943 | 492 | 364 | 330 | 60 | 164 | 352 | 292 | 149 | 262 | 100 | 213 | 432 |
| 100ZHJ | 1021 | 492 | 364 | 330 | 64 | 164 | 421 | 406 | 229 | 338 | 11 | 213 | 432 |
| 型號Model | V | T | S | n-Φ | D0 | D1 | D2 | n-Φ1 | d0 | d1 | d2 | n-Φ2 | 重量Weiaht |
| 25ZHJ | 181 | 38 | 24 | 4-Φ14 | 152 | 38 | 114 | 4-Φ16 | 165 | 25 | 127 | 4-Φ16 | 91kg |
| 50ZHJ | 233 | 48 | 32 | 4-Φ19 | 216 | 76 | 178 | 4-Φ19 | 184 | 51 | 146 | 4-Φ19 | 191kg |
| 270 | 48 | 32 | 263kg | ||||||||||
| 80ZHJ | 279 | 64 | 38 | 4-Φ19 | 279 | 102 | 235 | 4-Φ22 | 229 | 76 | 191 | 4-Φ22 | 290kg |
| 100ZHJ | 318 | 64 | 38 | 4-Φ22 | 337 | 152 | 292 | 4-Φ22 | 279 | 102 | 235 | 4-Φ22 | 500kg |
| 型號 | 流量Capacity(L/s) | 揚程HeadH(m) | 轉速Speedn(r/min) | 軸功率ShaftPowerN(kw) | 效率Efficiencyn(%) | 汽蝕余量(NPSH)c(m) |
| 25ZHJ | 2。79 | 39，31 | 2900 | 3.94 | 27.38 | 2.06 |
| 3.61 | 29.23 | 4.19 | 33.25 | |||
| 4。43 | 38.74 | 4.5 | 37.38 | |||
| 50ZHJ | 10，97 | 19.07 | 1450 | 3.54 | 57.92 | 2.37 |
| 12，47 | 18.69 | 3.81 | 59.91 | |||
| 14.16 | 18.36 | 4.11 | 63.37 | |||
| 80ZHJ | 17.71 | 30.74 | 1460 | 10.54 | 50.67 | 2.32 |
| 22。22 | 30.2 | 12.03 | 54.72 | |||
| 25.12 | 30.06 | 12.85 | 57.65 | |||
| 80ZHJ | 42。71 | 22.89 | 1000 | 17.15 | 48.56 | 3.32 |
| 43.06 | 22.2 | 18.03 | 52.2 | |||
| 54.78 | 22.01 | 20.67 | 58.37 |
訂購注意事項：
ZHJ型料(渣)漿泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業ZHJ型料(渣)漿泵說明書的一部分，供選型參考之用，詳細水泵產品使用說明書、CAD圖紙、安裝尺寸圖、水泵重量及詳細的工作原理、價格等請來電咨詢。
