F500防結露鋁合金壓鑄蝶閥
F500防結露鋁合金壓鑄蝶閥
概述
超輕鋁合金閥體，扭矩小，使用安裝方便，杜絕銹蝕
適用于空調、工業水處理設備，有很強的防結露功能。鋁合金壓鑄閥體，杜絕銹蝕。
F500系列蝶閥在防止結露方面發揮超群的功能。利用多年積累的技術和經驗開發的獨特的多層次漸近接觸式閥座，以及綜合其它多項技術的F500系列蝶閥正在越來越多的領域替代其它閥門，具有施工簡單、使用壽命長的特點。
優異持久的密封性能
有的多層次漸進接觸式閥座設計，使閥板在關閉過程中逐漸接觸閥座，在保證良好的密封性能的同時，減少不必要的扭矩，從而延長閥座的使用壽命。
扭矩減小實現了驅動裝置的輕量化和小型化
獨有的閥桿密封環防止流體泄漏
不同材質的閥座，適應不同工況，具有良好的防腐和密封性能
球形閥板運動軌跡使得閥門轉動靈活自如
閥板是按一個完整的球形加工而成，密封面的每一部分都是球面的一部分，即使是閥板的上、下頂端處的軸向密封面處也不例外，這樣的密封面在密封時，盡管有了接觸，卻是相當平滑的，所以力矩減小了，密封性能改善了，特別是軸向密封處的磨擦減小了，采用這一技術的閥座壽命增加了三倍。
標準參數表
| 類型 | F500 | 結構長度 | JIS GB API |
| 閥門公稱口徑 | 40-300mm | 頂部法蘭標準 | 國標標準ISO 5211 |
| 適用法蘭規格 | JIS ANSI GB | 標準材質 | 閥體：鋁合金 |
| 最大工作壓力 | 1.0MPa | 閥板：不銹鋼 | |
| 使用溫度范圍 | 0-120℃ EPDM 0-70℃ NBR | 密封圈：EPDM(MBR) | |
| 泄漏試驗壓力 | 1.1MPa | 噴涂規格 | 聚酯粉體涂料 |
| 閥體試驗壓力 | 1.5MPa | ||
| 驅動形式 | 手柄式、齒輪式、氣缸式、電動式 |

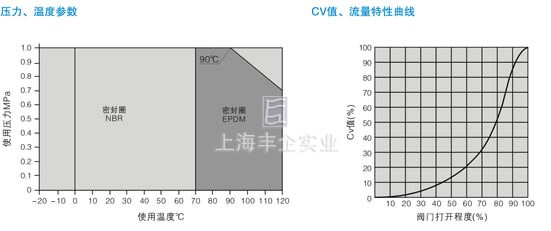

F500防結露鋁合金壓鑄蝶閥 曲線圖

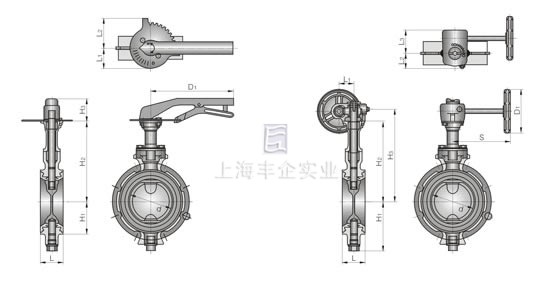

F500防結露鋁合金壓鑄蝶閥 外形尺寸圖
手動外形連接尺寸及重量
| 規格 | 尺寸 (mm) | 重量 (kg) | ||||||||
| mm | inch | d | L | H1 | H2 | H3 | L1 | L2 | D1 | |
| 40 | 11/2" | 42 | 33 | 70 | 145 | 51 | 47 | 68 | 250 | 1.4 |
| 50 | 2" | 52 | 43 | 82 | 145 | 51 | 47 | 68 | 250 | 1.7 |
| 65 | 21/2" | 67 | 46 | 90 | 157 | 51 | 47 | 68 | 250 | 2.1 |
| 80 | 3" | 80 | 46 | 99 | 165 | 51 | 47 | 68 | 250 | 2.3 |
| 100 | 4" | 102 | 52 | 112 | 183 | 51 | 47 | 68 | 250 | 2.8 |
| 125 | 5" | 126 | 56 | 132 | 196 | 60 | 63 | 86 | 330 | 4.8 |
| 150 | 6" | 150 | 56 | 146 | 214 | 60 | 63 | 86 | 330 | 6.0 |
渦輪外形連接尺寸及重量
| 規格 | 尺寸 (mm) | 重量 (kg) | ||||||||||
| mm | d | L | H1 | H2 | H3 | L1 | L2 | L3 | S | D1 | ||
| 40 | 11/2" | 42 | 33 | 70 | 145 | 168 | 35 | 35 | 56 | 132 | 100 | 2.0 |
| 50 | 2" | 52 | 43 | 82 | 145 | 168 | 35 | 35 | 56 | 132 | 100 | 2.3 |
| 65 | 21/2" | 67 | 46 | 90 | 157 | 180 | 35 | 35 | 56 | 132 | 100 | 2.7 |
| 80 | 3" | 80 | 46 | 99 | 165 | 188 | 35 | 35 | 56 | 132 | 100 | 2.9 |
| 100 | 4" | 102 | 52 | 112 | 183 | 206 | 41 | 39 | 68 | 132 | 100 | 3.4 |
| 125 | 5" | 126 | 56 | 132 | 196 | 220 | 58 | 48 | 89 | 149 | 140 | 5.8 |
| 150 | 6" | 150 | 56 | 146 | 214 | 238 | 58 | 48 | 89 | 149 | 140 | 7.4 |
| 200 | 8" | 199 | 60 | 188 | 241 | 272 | 58 | 48 | 89 | 149 | 140 | 9.6 |
| 250 | 10" | 248 | 68 | 220 | 320 | 367 | 67 | 61 | 97 | 200 | 200 | 21.5 |
| 300 | 12" | 297 | 78 | 255 | 355 | 402 | 67 | 63 | 97 | 200 | 200 | 31.0 |
訂購注意事項：
F500防結露鋁合金壓鑄蝶閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業F500防結露鋁合金壓鑄蝶閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
