壓力自緊封升降式止回閥
壓力自緊封升降式止回閥
結構形式
1. 全徑或縮徑
2. 升降式止回閥
3. 球式止回閥
4. 旋啟式止回閥
5. 按需求內置彈簧
6. 螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
7. 整體式上密封座
8. 承插端符合ASME B16.11
9. 螺紋連接端（NPT）符合ANSI/ASME B1.20.1
10. 閥瓣可變換為節流型、針型、球型
止回閥的設計與制造符合MSSP-118和ASME B16.34。檢驗與測試按API 598，標記按MSS-SP-25。

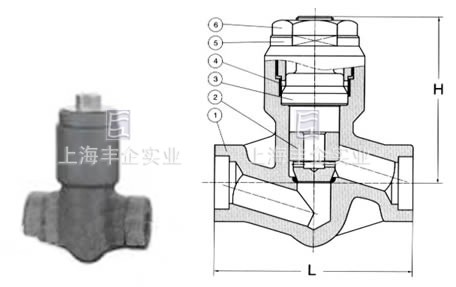

主要材料
| 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A 105N | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 升降式閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 F316(L) |
| 3 | 自密封座 | A105+STL | F22+STL | A182 F304(L) | F316(L) |
| 4 | 密封環 | A276 304L | A276 304L | A276 304L | A276 316L |
| 5 | 閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 6 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定?！S=碳鋼；AS=合金鋼；SS=不銹鋼；
主要外形尺寸 （mm）
| NPS | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | |
| L | 900～1500Lb | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H | 117 | 117 | 117 | 152 | 152 | 195 | |
| 重量 | 900～1500Lb | 7.5 | 7.0 | 6.8 | 18.5 | 18.1 | 20.3 |
| 2500Lb | 9.0 | 7.6 | 8.4 | 19.5 | 20.1 | 21.8 | |
訂購注意事項：
壓力自緊封升降式止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為止回閥生產廠家上海豐企壓力自緊封升降式止回閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
