Z61/41H/X鍛鋼閘閥
Z61/41H/X鍛鋼閘閥

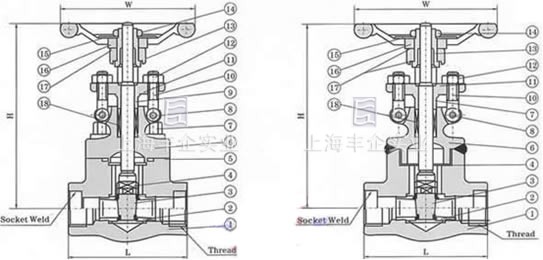

Z61/41H/X鍛鋼閘閥 結構圖
特點及優點
1、鍛鋼閥門適用于公稱壓力為PN2.5、4.0、10.0、14.0、25.0Mpa，公稱通徑為DN10～50mm的中高溫、中高壓閥門。適用介質為水、氮?dú)浠旌蠚怏w、尿素以及甲胺液等。
2、閥桿與閥桿螺母為梯形螺紋傳動，螺紋符合GB5796的規定。閥桿頭部設計有錐形的上密封面，當閥門全開時與閥蓋的上密封座嚴密吻合，無外泄漏。
3、閥體、閥蓋等承壓件采用整體鍛造（胎模型鍛），閥體法蘭也可采用焊接形式。閥門的連接形式有法蘭連接、承插焊連接和內螺紋連接。
4、閥座與閥體的連接有螺紋連接、焊接、在閥體上對堆焊合金層或不銹鋼閥門直接在閥體上加工而成。堆焊層厚度大于等于2mm。
5、對于公稱壓力大于15.0Mpa的鍛鋼閥門采用壓力自緊式密封結構，填料箱及閘板均采用整體鍛造加工，保證受壓強度。
設計與制造標準
設計與制造：ANSIB16.34 API600 API602
法蘭尺寸：ANSIB16.5
壓力溫度：ANSIB1.20.1
結構長度：ANSIB16.10
對焊連接尺寸：ANSIB16.11
檢驗與試驗：API598
安裝尺寸及重量
| ANSI 150Lb | ||||||||
| NPS | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| L | - | - | 108 | 117 | 127 | 140 | 165 | 178 |
| L1 | 79 | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
| H | 169 | 169 | 169 | 193 | 230 | 246 | 283 | 330 |
| D0 | 100 | 100 | 100 | 100 | 125 | 160 | 160 | 180 |
| Wt | - | - | 5 | 6.1 | 8.4 | 14.3 | 15.4 | 22.7 |
| Wt1 | 2.2 | 2.4 | 2.4 | 2.4 | 4.8 | 6.1 | 7.2 | 11.2 |
| ANSI 300Lb | ||||||||
| NPS | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| L | - | - | 140 | 152 | 165 | 178 | 190 | 216 |
| L1 | 79 | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
| H | 169 | 169 | 169 | 193 | 230 | 246 | 283 | 330 |
| D0 | 100 | 100 | 100 | 100 | 125 | 160 | 160 | 180 |
| Wt | - | - | 5.2 | 6.3 | 8.6 | 14.5 | 15.6 | 22.8 |
| Wt1 | 2.2 | 2.4 | 2.4 | 2.4 | 4.8 | 6.1 | 7.2 | 11.2 |
| ANSI 600Lb | ||||||||
| NPS | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| L | - | - | 165 | 190 | 216 | 229 | 241 | 292 |
| L1 | 79 | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
| H | 169 | 169 | 169 | 193 | 230 | 246 | 283 | 330 |
| D0 | 100 | 100 | 100 | 100 | 125 | 160 | 160 | 180 |
| Wt | - | - | 5.9 | 7.5 | 10.2 | 16.7 | 17.4 | 28.7 |
| Wt1 | 2.2 | 2.4 | 2.4 | 2.4 | 4.8 | 6.1 | 7.2 | 11.2 |
| ANSI 800Lb | ||||||||
| NPS | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| L1 | 79 | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
| H | 169 | 169 | 169 | 193 | 230 | 246 | 283 | 330 |
| D0 | 100 | 100 | 100 | 100 | 125 | 160 | 160 | 180 |
| Wt1 | 2.2 | 2.4 | 2.4 | 2.4 | 4.8 | 6. | ||
訂購注意事項：
Z61/41H/X鍛鋼閘閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業Z61/41H/X鍛鋼閘閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
