UJ41W/H 柱塞截止閥

結構與特點

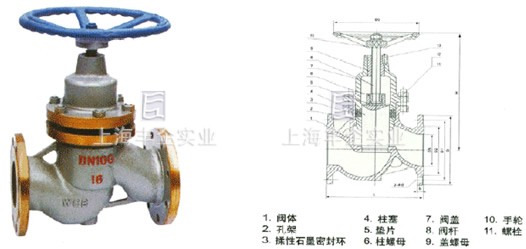

柱塞截止閥結合柱塞閥的無泄漏有點和截止閥啟閉快的特點，成為一種結構新穎，用途廣泛的新產品。其優越性遠勝于普通截止閥。柱塞截止閥是由閥體、閥蓋、閥桿，柱塞，導向、密封環、手輪等零件組成（如圖）。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。柱塞截止閥中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性，杜絕了內泄漏。由于密封環采用回彈性強，耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞截止閥的使用壽命。

運用范圍

閥門設計、制造按：GB12235《法蘭連接鋼截止閥升降式止回閥》的規定。
柱塞截止閥閥門的結構長度按：GB12221 《法蘭連接金屬閥門長度》系列尺寸。APL閥心結構長度按ANSI16110-86有關尺寸選用。
柱塞截止閥閥門連接法蘭尺寸按：HGJ144-76-91《港制管法蘭，墊片，緊固件》及HG標準中的尺寸選用。
閥門檢查和實驗按：GB/T13927《閥門的實驗和檢驗》及API1598《閥門的實驗和檢驗》要求

試驗壓力

上海豐企實業生產的柱塞截止閥出廠前均進行過嚴格試壓，驗收。使用時只需將外表及孔腔清洗干凈，不必拆息和更換。 柱塞截止閥可在任意位置安裝，介質流動力向見閥體上箭頭所示。
經過一段時間的使用，密封環如有磨損有滲漏必須先將閥門關閉后，在將中法蘭螺栓均勻略加旋緊以至下滲漏即可。不宜盲目將螺栓擰得太緊。同時更換時應防止柱塞和新裝密封環表面裂痕和碰傷。

主要結構規范

PN1.6-4.0 PN6.4-10.0	DN15-250 DN15-100	PN1.6-4.0 PN6.4-10.0	DN>250 DN>200
柱塞截止閥		平衡式柱塞截止閥

主要性能規范

閥體材料	適用溫度	適用介質	壓力范圍
鑄鋼	<425℃	水、蒸汽、石油產品	PN1.6～1.6MPa
不銹鋼	<300℃	硝酸、醋酸	通徑范圍
含鉬不銹鋼	< 300℃	氫、氧、尿素等	DN15～300mm
蒙乃爾	< 300℃	氫氟酸等

主要結構尺寸

1.6Mpa   UJ41H-16C   UJ41W-16C/P/R
公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
主要外形 尺寸及 連接尺寸 （mm）	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787	914
	D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
	D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
	D2	45	55	65	78	85	100	120	135	155	185	210	265	320	375	435	485
	b	14	14	14	16	16	16	18	20	20	22	24	26	30	30	34	36
	Z-Ød	4-Ø14	4-Ø14	4-Ø14	4-Ø18	4-Ø18	4-Ø18	8-Ø18	8-Ø18	8-Ø18	8-Ø18	8-Ø23	12-Ø23	12-Ø25	12-Ø25	16-Ø25	16-Ø30
	H	133	170	178	195	230	250	272	300	312	365	400	460	940	985	1100	1395
重量	㎏	3.5	4.5	6	8	11	15	21	32	44	62	85	148	260	340	552	752

2.5Mpa   UJ41H-25C   UJ41W-25C/P/R
公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
主要外形 尺寸及 連接尺寸 （mm）	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787	914
	D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
	D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
	D2	45	55	65	78	85	100	120	135	160	188	218	278	332	390	448	405
	b	16	16	16	18	18	20	22	22	24	28	30	34	36	40	44	48
	Z-Ød	4-Ø14	4-Ø14	4-Ø14	4-Ø18	4-Ø18	4-Ø18	8-Ø18	8-Ø18	8-Ø18	8-Ø18	12-Ø23	8-Ø25	12-Ø30	16-Ø30	16-Ø34	16-Ø34
	H	133	170	178	195	230	250	272	300	312	365	410	470	940	1000	1140	1400
重量	㎏	3.5	4.5	6	8	11	16	22	32	48	65	90	165	280	360	580	800

4.0Mpa   UJ41H-40C   UJ41W-40P/R
公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
主要外形 尺寸及 連接尺寸 （mm）	L	130	150	160	180	200	230	290	310	350	400	480	600	650	698	787	914
	D	95	105	115	135	145	160	180	195	230	270	300	375	445	510	570	655
	D1	65	75	85	100	110	125	145	160	190	220	250	320	385	450	515	585
	D2	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465	535
	b	16	16	16	18	18	20	22	22	24	28	30	38	42	46	52	58
	Z-Ød	4-Ø14	4-Ø14	4-Ø18	4-Ø18	4-Ø18	4-Ø18	8-Ø18	8-Ø18	8-Ø23	8-Ø25	8-Ø25	12-Ø30	12-Ø34	16-Ø34	16-Ø34	16-Ø41
	H	133	170	178	195	230	250	272	300	312	365	410	580	940	1000	1140	1400
重量	㎏	3.5	4.5	6	8	11	16	22	32	48	75	120	185	320	480	700	930

6.4Mpa   U41H-64C   UJ41H-64P/R
公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
主要外形 尺寸及 連接尺寸 （mm）	L	170	190	210	230	260	300	340	380	430	500	550	650	775	900
	D	105	130	145	150	165	175	200	210	250	295	340	405	470	530
	D1	75	90	100	110	125	135	160	170	200	240	280	345	400	460
	D2	55	68	78	82	95	105	130	140	168	202	240	300	352	412
	D6	40	51	58	66	76	88	110	121	150	176	204	260	313	364
	b	18	20	22	24	24	26	28	30	32	36	38	44	48	54
	Z-Ød	4-Ø14	4-Ø18	4-Ø14	4-Ø23	4-Ø23	8-Ø23	8-Ø23	8-Ø25	8-Ø30	8-Ø34	8-Ø34	12-Ø34	12-Ø41	16-Ø41
	H	150	165	185	200	235	260	285	320	340	400	450	500	980	1000
重量	㎏	6	8	9	14	22	30	40	70	98	150	260	400	520	680

10.0Mpa   UJ41H-100   UJ41H-100P/R
公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
主要外形 尺寸及 連接尺寸 （mm）	L	170	190	210	230	260	300	340	380	430	500	550	650	775	900	1025	1150
	D	105	130	145	150	165	195	220	230	265	310	350	430	500	585	655	715
	D1	75	90	100	110	125	145	170	180	210	250	290	360	430	500	560	620
	H	150	165	185	200	230	250	280	300	340	400	460	520	980	1060	1200	1350
重量	㎏	6	8	10	16	26	34	48	96	130	250	380	510	660	810	950	1100

訂購注意事項：

UJ41W/H 柱塞截止閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業UJ41W/H 柱塞截止閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
