NZS型中心傳動濃縮機

設備用途

主要用于污水處理廠(站)的濃縮池中，用來對污泥進行濃 縮處理，減小污泥體積，為下一步脫水提供條件.一般適用于較小的池徑（6-20m),池徑小于14m時，采用蝸輪蝸桿傳動，大于14m時，采用減速機帶動回轉支承傳動。

型號說明

工作原理及構造

濃縮機由中心傳動裝置驅動傳動軸、刮臂等旋轉，刮臂上的刮板將污泥由池邊逐漸刮至池中心的泥坑中，通過排泥管排出池外；刮臂上固定有攪拌柵條，旋轉時對污泥攪動使水和氣體外溢，提供絮狀污泥的沉淀空間，加速污泥的下沉，提高濃縮效果。

設備特點

1、 采用減速機與蝸輪傳動，傳遞力矩大，效果高；并設有扭矩保護裝置，使用安全；
2、 負荷過大時，水下刮泥系統可手動（或電動）進行提升，再逐步下降，逐層刮去污泥；
3、 集泥坑帶有小刮板攪動刮泥，排泥徹底，不堵塞。

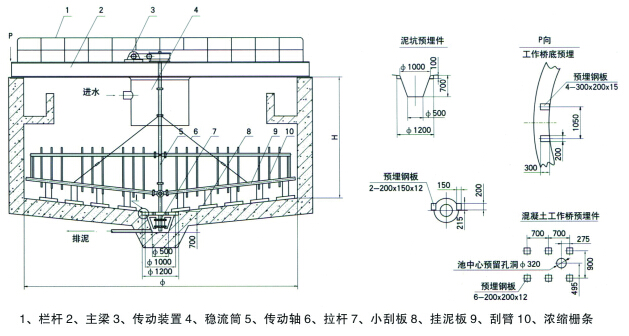

NZS4-14外形結構及技術參數

參數	池徑。 (m)	功率 (kw)	周邊線速度 (m/min)	推薦池深 (m)	池底坡度 (m)
型號
NZS-4	4	0.37	0.85	4	1:10
NZS-6	6	0.55	1.4
NZS-7	7		1.56
NZS-8	8		1.76
NZS-9	9		1.63
NZS-10	10		1.3
NZS-12	12	0.75	1.56		1:12
NZS-14	14		1.63

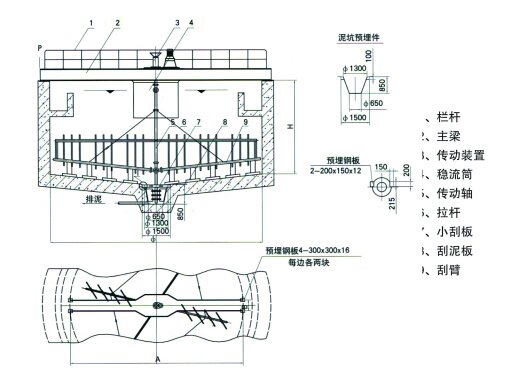

NZS4-20外形結構及技術參數

參數	性能差數		周邊線速度（m/min)			推薦池深	池底坡度	提耙高度
型號	功率	外緣線速（m/min)	池徑0(mm)	A	B	H (m)	(m)	(m)
NZS-15		2.46	15000	15100	1250
NZS-16	1.5	2.62	16000	16100		4.5	1:12	200
NZS-18		2.95	18000	18100	2000
NZS-20		3.24	20000	20100
訂貨說明

訂貨說明

1、注明水下部件的材質（碳鋼或不繡鋼）；2、需要配套堰板時請注明；3、訂貨時，提供詳細土建資料； 4、如需電動提耙，請注明。
