GW型管道式無堵塞排污泵
GW型管道式無堵塞排污泵，（簡稱：GW排污泵），具有以下特點：
1. 泵為立式單吸單級離心排污泵，進出口中心線在同一水平線上，進出口法蘭相同，故安裝拆卸十分方便，占地面積小，可像閥門一樣安裝在管路的任何位置上。
2. 泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
3. 采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%d 固體顆粒。
4. 設計合理，配套電機合理，效率高，節能效果顯著。
5. 機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
6. 水力性能先進，整機效率高，運轉噪音低。
7. 在電機風葉端加上防護罩，整機可置于室外工作，無需機房，可節省大量基建費用。
8. 在使用揚程范圍內使用，保證電機無過載。

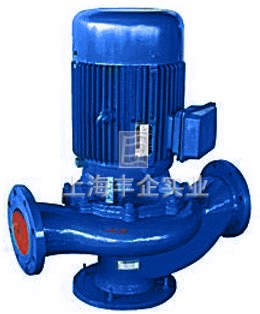

GW型管道式無堵塞排污泵
結構說明
GW型系列無堵塞單級管道排污泵系進出口在同一水平線上，且規格相同，立式結構，占地面積小，電機與泵同軸，設有安裝底盤，便于安裝穩固，葉輪采用單（雙）流道，具有良好的通過性能。

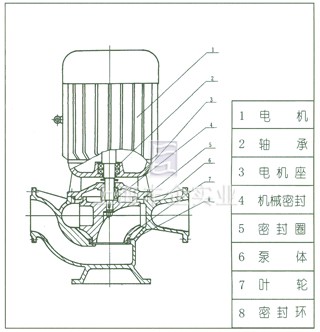

GW型管道式無堵塞排污泵 結構圖
性能參數表
| 序號 | 型號 | 口徑 | 流量 | 揚程 | 轉速 | 功率 | 效率 | 使用揚程范圍 |
| Type | mm | m3h | m | r/min | KW | |||
| 1 | 25GW8-22-1.1 | 25 | 8 | 22 | 2825 | 1.1 | 38.5 | 10-22 |
| 2 | 32GW12-15-1.1 | 32 | 12 | 15 | 2825 | 1.1 | 40 | 8-15 |
| 3 | 40GW15-15-1.5 | 40 | 15 | 15 | 2840 | 1.5 | 45.1 | 6-15 |
| 4 | 40GW15-30-2.2 | 40 | 15 | 30 | 2840 | 2.2 | 48 | 15-30 |
| 5 | 50GW20-7-0.75 | 50 | 20 | 7 | 1390 | 0.75 | 54 | 3-7 |
| 6 | 50GW10-10-0.75 | 50 | 10 | 10 | 1390 | 0.75 | 56 | 4-10 |
| 7 | 50GW20-15-1.5 | 50 | 20 | 15 | 2840 | 1.5 | 55 | 6-15 |
| 8 | 50GW15-25-2.2 | 50 | 15 | 25 | 2840 | 2.2 | 56 | 10-25 |
| 9 | 50GW18-30-3 | 50 | 18 | 30 | 2880 | 3 | 58 | 15-30 |
| 10 | 50GW25-32-5.5 | 50 | 25 | 32 | 2900 | 5.5 | 53 | 17-32 |
| 11 | 50GW20-40-7.5 | 50 | 20 | 40 | 2900 | 7.5 | 55 | 20-40 |
| 12 | 65GW25-15-2.2 | 65 | 25 | 15 | 2840 | 2.2 | 52 | 6-15 |
| 13 | 65GW37-13-3 | 65 | 37 | 13 | 2880 | 3 | 55 | 6-13 |
| 14 | 65GW25-30-4 | 65 | 25 | 30 | 2890 | 4 | 58 | 15-30 |
| 15 | 65GW30-40-7.5 | 65 | 30 | 40 | 2900 | 7.5 | 56 | 20-40 |
| 16 | 65GW35-50-11 | 65 | 35 | 50 | 2930 | 11 | 60 | 35-50 |
| 17 | 65GW35-60-15 | 65 | 35 | 60 | 2930 | 15 | 63 | 40-60 |
| 18 | 80GW40-7-2.2 | 80 | 40 | 7 | 1420 | 2.2 | 52 | 3-7 |
| 19 | 80GW43-13-3 | 80 | 43 | 13 | 2880 | 3 | 50 | 5-13 |
| 20 | 80GW40-15-4 | 80 | 40 | 15 | 2890 | 4 | 57 | 6-15 |
| 21 | 80GW65-25-7.5 | 80 | 65 | 25 | 2900 | 7.5 | 56 | 12-25 |
| 22 | 100GW80-10-4 | 100 | 80 | 10 | 1440 | 4 | 62 | 4-10 |
| 23 | 100GW110-10-5.5 | 100 | 110 | 10 | 1440 | 5.5 | 66 | 5-10 |
| 24 | 100GW100-15-7.5 | 100 | 100 | 15 | 1440 | 7.5 | 67 | 8-15 |
| 25 | 100GW85-20-7.5 | 100 | 85 | 20 | 1440 | 7.5 | 68 | 10-20 |
| 26 | 100GW100-25-11 | 100 | 100 | 25 | 1460 | 11 | 65 | 10-25 |
| 27 | 100GW100-30-15 | 100 | 100 | 30 | 1460 | 15 | 66 | 12-30 |
| 28 | 100GW100-35-18.5 | 100 | 100 | 35 | 1470 | 18.5 | 65 | 15-35 |
| 29 | 125GW130-15-11 | 125 | 130 | 15 | 1460 | 11 | 62 | 7-15 |
| 30 | 125GW130-20-15 | 125 | 130 | 20 | 1460 | 15 | 63 | 10-20 |
| 31 | 150GW145-9-7.5 | 150 | 145 | 9 | 1440 | 7.5 | 63 | 4-9 |
| 32 | 150GW180-15-15 | 150 | 180 | 15 | 1460 | 15 | 65 | 5-15 |
| 33 | 150GW180-20-18.5 | 150 | 180 | 20 | 1470 | 18.5 | 75 | 8-20 |
| 34 | 150GW180-25-22 | 150 | 180 | 25 | 1470 | 22 | 76 | 12-25 |
| 35 | 150GW130-30-22 | 150 | 130 | 30 | 1470 | 22 | 75 | 15-30 |
| 36 | 150GW180-30-30 | 150 | 180 | 30 | 1470 | 30 | 73 | 15-30 |
| 37 | 150GW200-30-34 | 150 | 200 | 30 | 1480 | 37 | 70 | 13-30 |
| 38 | 200GW300-7-11 | 200 | 300 | 7 | 970 | 11 | 73 | 3-7 |
| 39 | 200GW250-11-15 | 200 | 250 | 11 | 970 | 15 | 74 | 4-11 |
| 40 | 200GW400-10-22 | 200 | 400 | 10 | 1470 | 22 | 76 | 5-10 |
| 41 | 200GW400-13-30 | 200 | 400 | 13 | 1470 | 30 | 73 | 6-13 |
| 42 | 200GW250-15-18.5 | 200 | 250 | 15 | 1470 | 18.5 | 72 | 7-15 |
| 43 | 200GW300-15-22 | 200 | 300 | 15 | 1470 | 22 | 73 | 8-15 |
| 44 | 200GW250-22-30 | 200 | 250 | 22 | 1470 | 30 | 71 | 12-22 |
| 45 | 200GW350-25-37 | 200 | 350 | 25 | 1980 | 37 | 75 | 10-25 |
| 46 | 200GW400-30-45 | 200 | 400 | 30 | 1480 | 45 | 70 | 13-30 |
| 47 | 250GW600-9-30 | 250 | 600 | 9 | 980 | 30 | 74 | 3-9 |
| 48 | 250GW600-12-37 | 250 | 600 | 12 | 1480 | 37 | 78 | 5-12 |
| 49 | 250GW600-15-45 | 250 | 600 | 15 | 1480 | 45 | 75 | 6-15 |
| 50 | 250GW600-20-55 | 250 | 600 | 20 | 1480 | 55 | 73 | 8-20 |
| 51 | 250GW600-25-75 | 250 | 600 | 25 | 1480 | 75 | 73 | 12-25 |
| 52 | 250GW800-12-45 | 250 | 800 | 12 | 980 | 45 | 76 | 5-12 |
| 53 | 300GW500-15-45 | 300 | 500 | 15 | 980 | 45 | 70 | 7-15 |
| 54 | 300GW800-15-55 | 300 | 800 | 15 | 980 | 55 | 73 | 8-15 |
| 55 | 300GW600-20-55 | 300 | 600 | 20 | 980 | 55 | 75 | 10-20 |
| 56 | 300GW800-20-75 | 300 | 800 | 20 | 980 | 75 | 78 | 12-20 |
| 57 | 300GW950-20-90 | 300 | 950 | 20 | 980 | 90 | 80 | 11-20 |
| 58 | 300GW1000-25-110 | 300 | 1000 | 25 | 980 | 110 | 82 | 12-25 |
| 59 | 350GW1100-10-55 | 350 | 1100 | 10 | 980 | 55 | 84.5 | 4-10 |
| 60 | 350GW1500-15-90 | 350 | 1500 | 5 | 980 | 90 | 82.5 | 6-15 |
| 61 | 350GW1200-18-90 | 350 | 1200 | 18 | 980 | 90 | 83.1 | 8-18 |
| 62 | 350GW1100-28-132 | 350 | 1100 | 28 | 740 | 132 | 83.2 | 15-25 |
| 63 | 350GW1000-36-160 | 350 | 1000 | 36 | 740 | 160 | 78.5 | 20-36 |
| 64 | 400GW1500-10-75 | 400 | 1500 | 10 | 980 | 75 | 82.1 | 3-10 |
| 65 | 400GW2000-15-132 | 400 | 2000 | 15 | 740 | 132 | 85.5 | 6-15 |
| 66 | 400GW1700-22-160 | 400 | 1700 | 22 | 740 | 160 | 82.1 | 10-22 |
| 67 | 400GW1500-26-160 | 400 | 1500 | 26 | 740 | 160 | 83.5 | 12-26 |
| 68 | 400GW1700-30-200 | 400 | 1700 | 30 | 740 | 200 | 83.5 | 15-30 |
| 69 | 400GW1800-32-250 | 400 | 1800 | 32 | 740 | 250 | 82.1 | 17-32 |
訂購注意事項：
GW型管道式無堵塞排污泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為排污泵生產廠家上海豐企GW型管道式無堵塞排污泵說明書的一部分，供選型參考之用，詳細水泵產品使用說明書、CAD圖紙、安裝尺寸圖、水泵重量及詳細的工作原理、價格等請來電咨詢。
