JYWQ、JPWQ系列自動攪勻排污泵

JYWQ、JPWQ系列自動攪勻排污泵（簡稱JYWQ、JPWQ排污泵），系屬新型帶自動攪勻功能產品。是在普通型排污泵的基礎上采用自動攪拌裝置，該裝置隨電機軸旋轉，產生極強的攪拌力，將污水池內的沉積物攪拌成懸浮物，吸入泵內排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤，節約了運行成本，是具有明顯的先進性和實用性的環保產品。

JYWQ、JPWQ系列自動攪勻排污泵

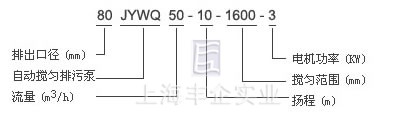

型號說明

JYWQ、JPWQ系列自動攪勻排污泵型號說明

1、注：JYWQ為普通型自動攪勻排污泵 JPWQ為帶不銹鋼外套內循環冷卻系統的自動攪勻排污泵

產品用途

1、工廠、商業嚴重污染廢水的排放。
2、城市污水處理廠、醫院、賓館的排水系統。
3、住宅區的污水排水站。
4、人防系統排水站、自來水廠的給水裝置。
5、市政工程、建筑工地。
6、勘探、礦山、發電廠配套附機。
7、農村沼氣池、農田灌溉、河塘清淤。

使用條件

1、介質溫度不超過60°C，介質重度為1~1.3kg/dm3，PH值在4~10范圍內。
2、 1Crl8Ni9Ti不銹鋼材質可適用各種腐蝕性介質。
注：用戶如有特殊的介質、溫度等要求，請在訂貨時注明輸送介質詳細情況，以便本公司提供更為可靠之產品。

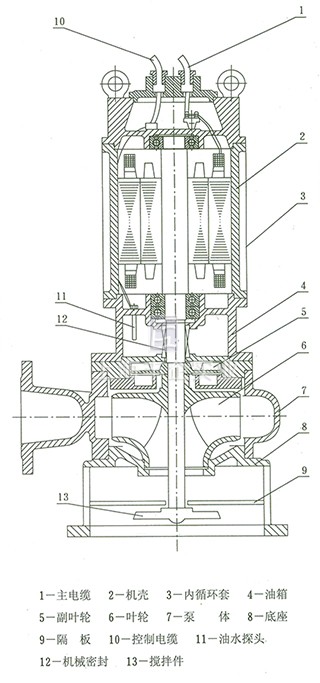

JYWQ、JPWQ系列自動攪勻排污泵結構圖

特點說明

JYWQ、JPWQ系列自動攪勻排污泵結構圖

1、采用獨特的雙流道無堵塞葉輪結構，提高污水污物的過流能力和排污能力。
2、自動攪拌裝置，產生極強的攪拌力，將池內的沉淀物攪拌成懸浮物后吸入葉輪排出，達到清淤的作用。
3、隔板將底座一分為二，攪拌與進水互不影響。
4、機械密封為雙端面機械密封，長期處于油室中,保證水泵安全可靠地運行。
5、副葉輪結構的流體動力密封，既有輔助密封作用，從而保護機械密封，又平衡軸向力，延長軸承的使用壽命。
6、泵接線腔內設有漏水檢測探頭，出現漏水時，探水時，探頭發出信號，控制系統對泵實施保護。本公司可配全自動安全保護控制柜。
7、電機定子采用B級和F級絕緣，內設熱保護器，當電機過載發熱，保護器及時作出動作，對泵和電機實施絕對的保護。
8、油室內裝有油水探頭，當機械密封損壞后，水進入油室，探頭發出信號，由控制系統對水泵實施保護。
9、 JPWQ帶內循環冷卻系統，能保證水泵在水池最低水位正常工作。

性能參數

序號	型號	排出口徑	額定流量（m3/h）	額定揚程	攪拌直徑	轉速（r/min）	功率	效率（）	自動耦合器
1	50-12-15-1200-1.5	50	12	15	1200	2900	1.5	48	GAK-50
2	50-20-7-1200-1.1	50	20	7	1200	2900	1.1	62	GAK-50
3	50-10-10-1200-1.1	50	10	10	1200	2900	1.1	56	GAK-50
4	50-15-15-1200-2.2	50	15	15	1200	2900	2.2	51	GAK-50
5	50-25-10-1200-2.2	50	25	10	1200	2900	2.2	65	GAK-50
6	50-15-20-1200-2.2	50	15	20	1200	2900	2.2	56	GAK-50
7	50-20-15-1200-2.2	50	20	15	1200	2900	2.2	56	GAK-50
8	50-42-9-1200-3	50	42	9	1200	2900	3	56	GAK-50
9	50-17-25-1200-4	50	17	25	1200	2900	4	56	GAK-50
10	50-25-22-1200-4	50	25	22	1200	2900	4	62	GAK-50
11	50-40-15-1400-4	50	40	15	1400	2900	4	70	GAK-50
12	50-25-32-1600-5.5	50	25	32	1600	2900	5.5	52	GAK-50
13	50-40-30-1600-7.5	50	40	30	1600	2900	7.5	68	GAK-50
14	65-25-15-1400-3	65	25	15	1400	2900	3	65	GAK-65
15	65-37-13-1400-3	65	37	13	1400	2900	3	62	GAK-65
16	65-25-28-1400-4	65	25	28	1400	2900	4	60	GAK-65
17	80-40-7-1600-2.2	80	40	7	1600	2900	2.2	54	GAK-80
18	80-29-8-1600-2.2	80	29	8	1600	2900	2.2	54	GAK-80
19	80-43-13-1600-4	80	43	13	1600	2900	4	63	GAK-80
20	80-50-10-1600-3	80	50	10	1600	1450	3	76	GAK-80
21	80-40-15-1600-4	80	40	15	1600	2900	4	70	GAK-80
22	80-60-13-1600-4	80	60	13	1600	2900	4	70	GAK-80
23	80-35-25-1600-5.5	80	35	25	1600	2900	5.5	64	GAK-80
24	80-50-30-1600-7.5	80	50	30	1600	2900	7.5	70	GAK-80
25	80-50-30-1600-7.5	80	50	30	1600	2900	7.5	70	GAK-80
26	100-80-9-2000-4	100	80	9	2000	1450	4	62	GAK-100
27	100-110-10-2000-5.5	100	110	10	2000	1450	5.5	71	GAK-100
28	100-70-15-2000-5.5	100	70	15	2000	1450	5.5	71	GAK-100
29	100-100-15-2000-7.5	100	100	15	2000	1450	7.5	73	GAK-100
30	100-80-20-2000-7.5	100	80	20	2000	2900	7.5	71	GAK-100
31	100-50-35-2000-11	100	50	35	2000	2900	11	68	GAK-100
32	100-70-22-2000-7.5	100	70	22	2000	2900	7.5	70	GAK-100
33	100-100-22-2000-15	100	100	22	2000	1450	15	61	GAK-100
34	100-80-30-2000-15	100	80	30	2000	1450	15	67	GAK-100
35	150-150-10-2000-7.5	150	150	10	2000	1450	7.5	75	GAK-150
36	150-210-7-2500-7.5	150	210	7	2500	1450	7.5	78	GAK-150
37	150-250-6-2500-7.5	150	250	6	2500	1450	7.5	79	GAK-150
38	150-150-15-2500-11	150	150	15	2500	1450	11	79	GAK-150
39	150-200-10-2500-15	150	200	10	2500	1450	15	73	GAK-150
40	150-65-40-3200-18.5	150	65	40	3200	1450	18.5	58	GAK-150
41	150-180-22-2600-18.5	15	180	22	2600	1450	18.5	75	GAK-150
42	150-150-26-2600-18.5	150	150	26	2600	1450	18.5	72	GAK-150
43	150-110-30-2600-18.5	150	110	30	2600	1450	18.5	72	GAK-150
44	150-130-15-2600-22	150	130	15	2600	1450	22	76	GAK-150
45	150-130-30-2600-22	150	130	30	2600	1450	22	70	GAK-150
46	150-100-40-3000-30	150	100	40	3000	1450	30	64	GAK-150
47	200-300-7-3000-11	200	300	7	3000	1450	11	75	GAK-200
48	200-250-11-3000-15	200	250	11	3000	1450	15	72	GAK-200
49	200-300-10-3000-15	200	300	10	3000	1450	15	75	GAK-200
50	200-250-15-3000-18.5	200	250	15	3000	1450	18.5	72	GAK-200
51	200-400-10-3000-22	200	400	10	3000	1450	22	75	GAK-200
52	200-200-20-3000-22	200	200	20	3000	1450	22	73	GAK-200
53	200-250-22-3000-30	200	250	22	3000	1450	30	73	GAK-200
54	250-600-7-3000-22	250	600	7	3000	1450	22	78	GAK-250
55	250-600-9-3000-30	250	600	9	3000	1450	30	78	GAK-250

安裝尺寸表及示意圖

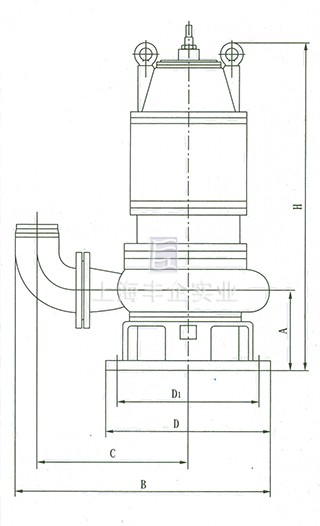

JYWQ、JPWQ系列自動攪勻排污泵結構示意圖1

序號	型號	A	B	C	D1	D	H
1	50-12-15-1200-1.5	135	400	245	225	255	670
2	50-20-7-1200-1.1	132	343	225	150	180	610
3	50-10-10-1200-1.1	132	343	225	150	180	610
4	50-15-15-1200-2.2	135	400	245	225	255	670
5	50-25-10-1200-2.2	135	400	245	225	255	670
6	50-15-20-1200-2.2	135	400	245	225	255	670
7	50-20-15-1200-2.2	135	400	245	225	255	670
8	50-42-9-1200-3	143	420	265	225	255	750
9	50-17-25-1200-4	130	433	265	240	285	750
10	50-25-22-1200-4	135	400	245	225	255	735
11	50-40-15-1400-4	143	420	265	225	255	750
12	50-25-32-1600-5.5	180	480	295	270	320	820
13	50-40-30-1600-7.5	180	480	295	270	320	820
14	65-25-15-1400-3	143	435	270	225	255	750
15	65-37-13-1400-3	143	435	270	225	255	750
16	65-25-28-1400-4	180	515	317	270	320	800
17	80-40-7-1600-2.2	143	465	295	225	255	685
18	80-29-8-1600-2.2	143	465	295	225	255	685
19	80-43-13-1600-4	143	465	295	225	255	750
20	80-50-10-1600-3	180	570	325	280	320	790
21	80-40-15-1600-4	143	465	395	225	255	750
22	80-60-13-1600-4	143	465	395	225	255	750
23	80-35-25-1600-5.5	180	550	305	270	320	820
24	80-50-30-1600-7.5	180	550	305	270	320	820
25	80-50-30-1600-7.5	180	550	305	270	320	820
26	100-80-9-2000-4	180	600	386	280	320	790
27	100-110-10-2000-5.5	200	700	440	370	410	900
28	100-70-15-2000-5.5	200	690	430	370	410	900
29	100-100-15-2000-7.5	200	700	440	370	410	900
30	100-80-20-2000-7.5	180	585	370	270	320	900
31	100-50-35-2000-11	180	585	370	270	320	940
32	100-70-22-2000-7.5	180	585	370	270	320	900
33	100-100-22-2000-15	230	815	515	455	495	970
34	100-80-30-2000-15	230	815	515	455	495	970
35	150-150-10-2000-7.5	213	775	495	360	405	920
36	150-210-7-2500-7.5	242	830	540	365	410	950
37	150-250-6-2500-7.5	242	830	540	365	410	950
38	150-150-15-2500-11	220	770	495	345	395	990
39	150-200-10-2500-15	220	770	495	345	395	990
40	150-65-40-3200-18.5	250	930	595	440	495	1206
41	150-180-22-2600-18.5	270	930	595	440	495	1226
42	150-150-26-2600-18.5	270	930	595	440	495	1226
43	150-110-30-2600-18.5	270	930	595	440	495	1226
44	150-130-15-2600-22	300	900	575	440	495	1265
45	150-130-30-2600-22	270	930	595	440	495	1226
46	150-100-40-3000-30	270	930	595	440	495	1200
47	200-300-7-3000-11	270	945	605	400	445	1130
48	200-250-11-3000-15	270	945	605	400	445	1130
49	200-300-10-3000-15	270	945	605	400	445	1130
50	200-250-15-3000-18.5	270	945	605	400	445	1226
51	200-400-10-3000-22	270	945	605	400	445	1226
52	200-200-20-3000-22	297	980	630	440	495	1236
53	200-250-22-3000-30	297	980	630	440	495	1236

安裝尺寸表及示意圖

序號	型號	фA	фB	фC	N1-фd	H	K	G	H1	H2	H3	h	g	p	f	y	N2-фk	J	R
1	50-12-15-1200-1.5	50	110	140	4-ф14	670	265	165	280	450	50	20	260	230	310	210	4-ф16	185	115
2	50-20-7-1200-1.1	50	110	140	4-ф14	610	245	165	280	400	50	20	260	230	310	210	4-ф16	185	85
3	50-10-10-1200-1.1	50	110	140	4-ф14	610	245	165	280	400	50	20	260	230	310	210	4-ф16	185	85
4	50-15-15-1200-2.2	50	110	140	4-ф14	670	265	165	280	450	50	20	260	230	310	210	4-ф16	185	115
5	50-25-10-1200-2.2	50	110	140	4-ф14	670	265	165	280	450	50	20	260	230	310	210	4-ф16	185	115
6	50-15-20-1200-2.2	50	110	140	4-ф14	670	265	165	280	450	50	20	260	230	310	210	4-ф16	185	115
7	50-20-15-1200-2.2	50	110	140	4-ф14	670	265	165	280	450	50	20	260	230	310	210	4-ф16	185	115
8	50-42-9-1200-3	50	110	140	4-ф14	750	285	165	280	520	50	20	260	230	310	210	4-ф16	185	115
9	50-17-25-1200-4	50	110	140	4-ф14	750	285	165	280	520	50	20	260	230	310	210	4-ф16	185	115
10	50-25-22-1200-4	50	110	140	4-ф14	735	265	165	280	500	50	20	260	230	310	210	4-ф16	185	115
11	50-40-15-1400-4	50	110	140	4-ф14	750	285	165	280	510	50	20	260	230	310	210	4-ф16	185	115
12	50-25-32-1600-5.5	50	110	140	4-ф14	820	315	165	280	570	50	20	260	230	310	210	4-ф16	185	115
13	50-40-30-1600-7.5	50	110	140	4-ф14	820	315	165	280	570	50	20	260	230	310	210	4-ф16	185	115
14	65-25-15-1400-3	65	130	160	4-ф14	750	290	145	330	500	65	25	275	255	310	225	4-ф18	190	115
15	65-37-13-1400-3	65	130	160	4-ф14	750	290	145	330	500	65	25	275	255	310	225	4-ф18	190	115
16	65-25-28-1400-4	65	130	160	4-ф14	800	340	145	330	550	65	25	275	255	310	225	4-ф18	190	115
17	80-40-7-1600-2.2	80	150	190	4-ф18	685	285	150	360	470	80	25	285	260	335	255	4-ф18	225	115
18	80-29-8-1600-2.2	80	150	190	4-ф18	685	285	150	360	470	80	25	285	260	335	255	4-ф18	225	115
19	80-43-13-1600-4	80	150	190	4-ф18	750	285	150	360	510	80	25	285	260	335	255	4-ф18	225	115
20	80-50-10-1600-3	80	150	190	4-ф18	790	360	150	360	540	80	25	285	260	335	255	4-ф18	225	115
21	80-40-15-1600-4	80	150	190	4-ф18	750	285	150	360	510	80	25	285	260	335	255	4-ф18	225	165
22	80-60-13-1600-4	80	150	190	4-ф18	750	285	150	360	510	80	25	285	260	335	255	4-ф18	225	115
23	80-35-25-1600-5.5	80	150	190	4-ф18	820	345	150	360	570	80	25	285	260	335	255	4-ф18	225	115
24	80-50-30-1600-7.5	80	150	190	4-ф18	820	345	150	360	570	80	25	285	260	335	255	4-ф18	225	135
25	80-50-30-1600-7.5	80	150	190	4-ф18	820	345	150	360	570	80	25	285	260	335	255	4-ф18	225	135
26	100-80-9-2000-4	80	150	190	4-ф18	790	390	200	420	550	100	25	340	310	400	305	4-ф20	250	135
27	100-110-10-2000-5.5	100	170	210	4-ф18	900	445	200	420	600	100	25	340	310	400	305	4-ф20	250	165
28	100-70-15-2000-5.5	100	170	210	4-ф18	900	435	200	420	600	100	25	340	310	400	305	4-ф20	250	195
29	100-100-15-2000-7.5	100	170	210	4-ф18	900	445	200	420	600	100	25	340	310	400	305	4-ф20	250	195
30	100-80-20-2000-7.5	100	170	210	4-ф18	900	345	200	420	570	100	25	340	310	400	305	4-ф20	250	240
31	100-50-35-2000-11	100	170	210	4-ф18	940	345	200	420	650	100	25	340	310	400	305	4-ф20	250	135
32	100-70-22-2000-7.5	100	170	210	4-ф18	900	345	200	420	570	100	25	340	310	400	305	4-ф20	250	135
33	100-100-22-2000-15	100	170	210	4-ф18	970	515	200	420	680	100	25	340	310	400	305	4-ф20	250	240
34	100-80-30-2000-15	100	170	210	4-ф18	970	515	200	420	680	100	25	340	310	400	305	4-ф20	250	240
35	150-150-10-2000-7.5	150	225	265	8-ф18	920	465	270	520	620	150	25	400	370	500	405	4-ф20	335	205
36	150-210-7-2500-7.5	150	225	265	8-ф18	950	515	270	520	650	150	25	400	370	500	405	4-ф20	335	230
37	150-250-6-2500-7.5	150	225	265	8-ф18	950	515	270	520	650	150	25	400	370	500	405	4-ф20	335	230
38	150-150-15-2500-11	150	225	265	8-ф18	990	465	270	520	690	150	25	400	370	500	405	4-ф20	335	225
39	150-200-10-2500-15	150	225	265	8-ф18	990	465	270	520	690	150	25	400	370	500	405	4-ф20	335	225
40	150-65-40-3200-18.5	150	225	265	8-ф18	1206	565	270	520	850	150	25	400	370	500	405	4-ф20	335	250
41	150-180-22-2600-18.5	150	225	265	8-ф18	1226	565	270	520	850	150	25	400	370	500	405	4-ф20	335	250
42	150-150-26-2600-18.5	150	225	265	8-ф18	1226	565	270	520	850	150	25	400	370	500	405	4-ф20	335	250
43	150-110-30-2600-18.5	150	225	265	8-ф18	1226	565	270	520	850	150	25	400	370	500	405	4-ф20	335	250
44	150-130-15-2600-22	150	225	265	8-ф18	1265	545	270	520	880	150	25	400	370	500	405	4-ф20	335	280
45	150-130-30-2600-22	150	225	265	8-ф18	1226	565	270	520	850	150	25	400	370	500	405	4-ф20	335	250
46	150-100-40-3000-30	150	225	265	8-ф18	1200	565	270	520	950	150	25	400	370	500	405	4-ф20	335	250
47	200-300-7-3000-11	200	280	320	8-ф18	1130	600	275	580	800	200	30	480	450	570	400	4-ф20	330	265
48	200-250-11-3000-15	200	280	320	8-ф18	1130	600	275	580	800	200	30	480	450	570	400	4-ф20	330	265
49	200-300-10-3000-15	200	280	320	8-ф18	1130	600	275	580	800	200	30	480	450	570	400	4-ф20	330	265
50	200-250-15-3000-18.5	200	280	320	8-ф18	1226	600	275	580	850	200	30	480	450	570	400	4-ф20	330	280
51	200-400-10-3000-22	200	280	320	8-ф18	1226	600	275	580	850	200	30	480	450	570	400	4-ф20	330	265
52	200-200-20-3000-22	200	280	320	8-ф18	1226	610	275	580	860	200	30	480	450	570	400	4-ф20	330	270
53	200-250-22-3000-30	200	280	320	8-ф18	1236	610	275	580	860	200	30	480	450	570	400	4-ф20	330	270
54	250-600-7-3000-22	250	335	375	12-ф18	1236	600	352	710	800	200	30	550	500	610	500	4-ф28	425	265
55	250-600-9-3000-30	250	335	375	12-ф18	1236	600	352	710	950	200	30	550	500	610	500	4-ф28	425	265

安裝尺寸表及示意圖（續）

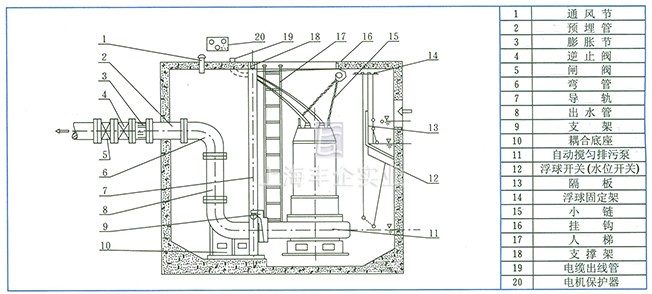

JYWQ、JPWQ系列自動攪勻排污泵結構示意圖2

T1	T2	L	M	m	n	e	E
125	100	470	400	100	50	18	550×550
90	80	470	400	100	50	18	550×550
90	80	470	400	100	50	18	550×550
125	100	470	400	100	50	18	550×550
125	100	470	400	100	50	18	550×550
125	100	470	400	100	50	18	550×550
125	100	470	400	100	50	18	550×550
125	100	470	400	100	50	18	550×550
130	130	470	400	100	50	18	550×550
125	100	470	400	100	50	18	550×550
125	100	470	400	100	50	18	550×550
145	125	470	400	100	50	18	550×550
145	125	470	400	100	50	18	550×550
125	100	470	400	100	50	18	550×550
125	100	470	400	100	50	18	550×550
145	125	470	400	100	50	18	600×550
125	100	470	400	100	50	18	650×600
125	100	470	400	100	50	18	650×600
125	100	470	400	100	50	18	650×600
178	150	470	400	100	50	18	700×600
125	100	470	400	100	50	18	650×600
125	100	470	400	100	50	18	650×600
145	125	470	400	100	50	18	650×600
145	125	470	400	100	50	18	650×600
145	125	470	400	100	50	18	650×650
178	150	510	440	100	50	18	750×650
210	180	510	440	100	50	18	750×650
205	178	510	440	100	50	18	750×650
210	180	510	440	100	50	18	750×650
250	230	510	440	100	50	18	750×650
145	125	510	440	100	50	18	650×600
145	125	510	440	100	50	18	750×650
250	230	510	440	100	50	18	900×750
250	230	510	440	100	50	18	900×750
225	180	600	525	100	60	20	750×650
265	200	600	525	100	60	20	750×650
265	200	600	525	100	60	20	750×650
250	200	600	525	100	60	20	1000×800
250	200	600	525	100	60	20	1000×800
250	200	600	525	100	60	20	1000×800
260	238	600	525	100	60	20	1000×800
260	238	600	525	100	60	20	1000×800
260	238	600	525	100	60	20	1000×800
300	250	600	525	100	60	20	1000×800
260	238	600	525	100	60	20	1000×800
250	250	600	525	100	60	20	1000×800
295	240	600	525	100	60	20	1000×800
295	240	600	525	100	60	20	1000×800
295	240	600	525	100	60	20	1000×800
300	250	600	525	100	60	20	1000×800
295	240	600	525	100	60	20	1000×800
300	240	600	525	100	60	20	1000×800
300	240	600	525	100	60	20	1300×900
295	240	700	580	120	46	24	1300×900
295	240	700	580	120	46	24	1300×900

訂購注意事項：

JYWQ、JPWQ系列自動攪勻排污泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為排污泵生產廠家上海豐企JYWQ、JPWQ系列自動攪勻排污泵說明書的一部分，供選型參考之用，詳細水泵產品使用說明書、CAD圖紙、安裝尺寸圖、水泵重量及詳細的工作原理、價格等請來電咨詢。

上海豐企實業發展有限公司版權所有2009 www.mtscshebei.com | 網絡支持：美言科技 | 網站地圖 | 聯系我們
未經許可，禁止轉載，違者必究。 | 市區辦：上海市交通路1957號F區 電話：13816913072 / 13816908753E-mail：[email protected]

收縮

豐企在線客服
上海豐企
泵閥事業部
在線QQ

電話咨詢
021-5635 8373
138 1690 8753
微信同號

上海豐企實業發展有限公司

JYWQ、JPWQ系列自動攪勻排污泵

水泵產品展示

全部

豐企在線客服

泵閥事業部

電話咨詢
