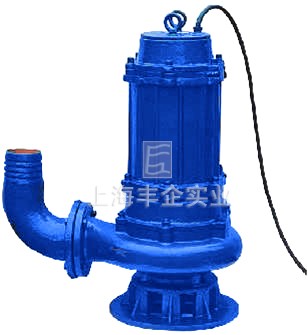

QW型無堵塞潛水排污泵
QW型無堵塞潛水排污泵
產品特點
1.采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%d 固體顆粒。2.設計合理，配套電機合理，效率高，節能效果顯著。3.機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。4.泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減少工程造價。5.泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。6.可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行監控，保證泵運行可靠安全。7.雙導軌自動耦合安裝系統，給泵的安裝、維修帶來了極大的方便，人可不必為此而進出污水坑。8.浮球開關可根據所需的水位變化，自動控制泵的停啟、無需專人看管。9.在使用揚程范圍內保證電機行動不過載。10.根據使用場合電機可采用水套式外循環冷卻系統，能保證電泵在無水（干式）狀態下安全運行。11.安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。
結構說明
QW型無堵塞潛水排污泵 結構圖
由電機與泵兩部分組成，二者通過油隔離室?guī)讬C(jī)械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。配備多種保護裝置，使泵運行安全可靠。其主要部件作用如下：
信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。
電機定子8：采用B級或F級絕緣。
漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪17：葉輪采用單流道或雙流道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體15：與葉輪配用，使行泵具有高的效率。
密封環18：裝在泵體口環處，當葉輪因運轉而使口環處磨損，可更換密封環，以保證泵以優先效率運行。
使用條件
A、 介質溫度不超過60℃，介質重度為1~1.3kg/dm3。
B、 無內自流循環冷卻系統的泵，電機部分露出液面不超過1/2。
C、 鑄鐵材質的使用范圍為PH5~9。
D、 1Cr18Ni9Ti不銹鋼材質可使用各種腐蝕性介質。
注：用戶如有特殊的溫度、介質等要求，請?jiān)谟嗀洉r(shí)注明輸送介質的詳細情況，以便本單位提供更為可靠的產品。

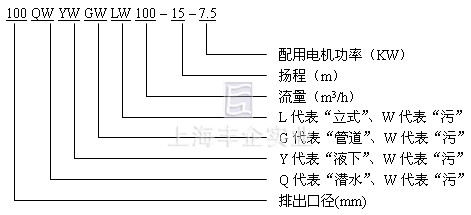

型號意義
QW排污泵 型號意義
| 序號 | 型號 | 口徑 | 流量 | 揚程 | 轉速 | 功率 | 效率 | 使用揚程范圍 |
| Type | mm | m3h | m | r/min | KW | % | ||
| 1 | 25QW8-22-1.1 | 25 | 8 | 22 | 2825 | 1.1 | 38.1 | 10-22 |
| 2 | 32QW12-15-1.1 | 32 | 12 | 15 | 2825 | 1.1 | 40 | 8-15 |
| 3 | 40QW15-15-1.5 | 40 | 15 | 15 | 2840 | 1.5 | 45.1 | 6-15 |
| 4 | 40QW15-30-2.2 | 40 | 15 | 30 | 2840 | 2.2 | 48 | 15-30 |
| 5 | 50QW20-7-0.75 | 50 | 20 | 7 | 1390 | 0.75 | 54 | 3-7 |
| 6 | 50QW10-10-0.75 | 50 | 10 | 10 | 1390 | 0.75 | 56 | 4-10 |
| 7 | 50QW20-15-1.5 | 50 | 20 | 15 | 2840 | 1.5 | 55 | 6-15 |
| 8 | 50QW15-25-2.2 | 50 | 15 | 25 | 2840 | 2.2 | 56 | 10-25 |
| 9 | 50QW18-30-3 | 50 | 18 | 30 | 2880 | 3 | 58 | 15-30 |
| 10 | 50QW25-32-5.5 | 50 | 25 | 32 | 2900 | 5.5 | 53 | 17-32 |
| 11 | 50QW20-40-7.5 | 50 | 20 | 40 | 2900 | 7.5 | 55 | 20-40 |
| 12 | 65QW25-15-2.2 | 65 | 25 | 15 | 2840 | 2.2 | 52 | 6-15 |
| 13 | 65QW37-12-3 | 65 | 37 | 12 | 2880 | 3 | 55 | 6-13 |
| 14 | 65QW25-30-4 | 65 | 25 | 30 | 2890 | 4 | 58 | 15-30 |
| 15 | 65QW30-40-7.5 | 65 | 30 | 40 | 2900 | 7.5 | 56 | 20-40 |
| 16 | 65QW35-50-11 | 65 | 35 | 50 | 2930 | 11 | 60 | 35-50 |
| 17 | 65QW35-60-15 | 65 | 35 | 60 | 2930 | 15 | 63 | 40-60 |
| 18 | 80QW40-7-2.2 | 80 | 40 | 7 | 1420 | 2.2 | 52 | 3-7 |
| 19 | 80QW43-13-3 | 80 | 43 | 13 | 2880 | 3 | 50 | 5-13 |
| 20 | 80QW40-15-4 | 80 | 40 | 15 | 2890 | 4 | 57 | 6-15 |
| 21 | 80QW65-25-7.5 | 80 | 65 | 25 | 2900 | 7.5 | 56 | 12-25 |
| 22 | 100QW80-10-4 | 100 | 80 | 10 | 1440 | 4 | 62 | 4-10 |
| 23 | 100QW110-10-5.5 | 100 | 110 | 10 | 1440 | 5.5 | 66 | 5-10 |
| 24 | 100QW100-15-7.5 | 100 | 100 | 15 | 1440 | 7.5 | 67 | 8-15 |
| 25 | 100QW85-20-7.5 | 100 | 85 | 20 | 1440 | 7.5 | 68 | 10-20 |
| 26 | 100QW100-25-11 | 100 | 100 | 25 | 1460 | 11 | 65 | 10-25 |
| 27 | 100QW100-30-15 | 100 | 100 | 30 | 1460 | 15 | 66 | 12-30 |
| 28 | 100QW100-35-18.5 | 100 | 100 | 35 | 1470 | 18.5 | 65 | 15-35 |
| 29 | 125QW130-15-11 | 125 | 130 | 15 | 1460 | 11 | 62 | 7-15 |
| 30 | 125QW130-20-15 | 125 | 130 | 20 | 1460 | 15 | 63 | 10-20 |
| 31 | 150QW145-9-7.5 | 150 | 145 | 9 | 1440 | 7.5 | 63 | 4-9 |
| 32 | 150QW180-15-15 | 150 | 180 | 15 | 1460 | 15 | 65 | 5-15 |
| 33 | 150QW180-20-18.5 | 150 | 180 | 20 | 1470 | 18.5 | 75 | 8-20 |
| 34 | 150QW180-25-22 | 150 | 180 | 25 | 1470 | 22 | 76 | 12-25 |
| 35 | 150QW130-30-22 | 150 | 130 | 30 | 1470 | 22 | 75 | 15-30 |
| 36 | 150QW180-30-30 | 150 | 180 | 30 | 1470 | 30 | 73 | 15-30 |
| 37 | 150QW200-30-37 | 150 | 200 | 30 | 1480 | 37 | 70 | 13-30 |
| 38 | 200QW300-7-11 | 200 | 300 | 7 | 970 | 11 | 73 | 3-7 |
| 39 | 200QW250-11-15 | 200 | 250 | 11 | 970 | 15 | 74 | 4-11 |
| 40 | 200QW400-10-22 | 200 | 400 | 10 | 1470 | 22 | 76 | 5-10 |
| 41 | 200QW400-13-30 | 200 | 400 | 130 | 1470 | 30 | 73 | 6-13 |
| 42 | 200QW250-15-18.5 | 200 | 250 | 15 | 1470 | 18.5 | 72 | 7-15 |
| 43 | 200QW300-15-22 | 200 | 300 | 15 | 1470 | 22 | 73 | 8-15 |
| 44 | 200QW250-22-30 | 200 | 250 | 22 | 1470 | 30 | 71 | 12-22 |
| 45 | 200QW350-25-37 | 200 | 350 | 25 | 1480 | 37 | 75 | 10-25 |
| 46 | 200QW400-30-45 | 200 | 400 | 30 | 1480 | 45 | 70 | 13-30 |
| 47 | 250QW600-9-30 | 250 | 600 | 9 | 980 | 30 | 74 | 3-9 |
| 48 | 250QW600-12-37 | 250 | 600 | 12 | 1480 | 37 | 78 | 5-12 |
| 49 | 250QW600-15-45 | 250 | 600 | 15 | 1480 | 45 | 75 | 6-15 |
| 50 | 250QW600-20-55 | 250 | 600 | 20 | 1480 | 55 | 73 | 8-20 |
| 51 | 250QW600-25-75 | 250 | 600 | 25 | 1480 | 75 | 73 | 12-25 |
| 52 | 250QW800-12-45 | 250 | 800 | 12 | 1480 | 45 | 76 | 5-12 |
| 53 | 300QW500-15-45 | 300 | 500 | 15 | 980 | 45 | 70 | 7-15 |
| 54 | 300QW800-15-55 | 300 | 800 | 15 | 980 | 55 | 73 | 8-15 |
| 55 | 300QW600-20-55 | 300 | 600 | 20 | 980 | 55 | 75 | 10-20 |
| 56 | 300QW800-20-75 | 300 | 800 | 20 | 980 | 75 | 78 | 12-20 |
| 57 | 300QW950-20-90 | 300 | 950 | 20 | 980 | 90 | 80 | 11-20 |
| 58 | 300QW1000-25-110 | 300 | 1000 | 25 | 980 | 110 | 82 | 12-25 |
| 59 | 350QW1100-10-55 | 350 | 1100 | 10 | 980 | 55 | 84.5 | 4-10 |
| 60 | 350QW1500-15-90 | 350 | 1500 | 15 | 980 | 90 | 82.5 | 6-15 |
| 61 | 350QW1200-18-90 | 350 | 1200 | 18 | 980 | 90 | 83.1 | 8-18 |
| 62 | 350QW1100-28-132 | 350 | 1100 | 28 | 740 | 132 | 83.2 | 15-25 |
| 63 | 350QW1000-36-160 | 350 | 1000 | 36 | 740 | 160 | 78.5 | 20-36 |
| 64 | 400QW1500-10-75 | 400 | 1500 | 10 | 980 | 75 | 82.1 | 3-10 |
| 65 | 400QW2000-15-132 | 400 | 2000 | 15 | 740 | 132 | 85.5 | 6-15 |
| 66 | 400QW1700-22-160 | 400 | 1700 | 22 | 740 | 160 | 82.1 | 10-22 |
| 67 | 400QW1500-26-160 | 400 | 1500 | 26 | 740 | 160 | 83.5 | 12-26 |
| 68 | 400QW1700-30-200 | 400 | 1700 | 30 | 740 | 200 | 83.5 | 15-30 |
| 69 | 400QW1800-32-250 | 400 | 1800 | 32 | 740 | 250 | 82.1 | 17-32 |
訂購注意事項：
QW型無堵塞潛水排污泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為排污泵生產廠家上海豐企QW型無堵塞潛水排污泵說明書的一部分，供選型參考之用，詳細水泵產品使用說明書、CAD圖紙、安裝尺寸圖、水泵重量及詳細的工作原理、價格等請來電咨詢。
