ZWL型直聯式自吸無堵塞排污泵
ZWL型直聯式自吸無堵塞排污泵（簡稱：ZWL自吸排污泵），是上海豐企實業水泵在反復研究國內國外同類技術的基礎上開發成功的一種結構新穎的產品。該泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，即可像一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固體和長纖維雜質液體，可廣泛適用于市政派去工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等化工介質理想的雜質泵。
該泵采用直聯式結構與國內國外同類產品相比，具有結構簡單緊湊、振動少，自吸性能好、排污能力強、高效節能，使用維修方便等特點，在排污泵系列產品中屬國內首創。各項技術性能指標居國內領先，達到國際先進水平，具有廣闊的應用市場和發展前景。
ZWL型直聯式自吸無堵塞排污泵
型號說明

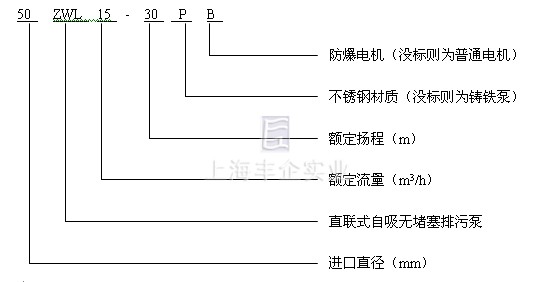

ZWL型直聯式自吸無堵塞排污泵型號說明
工作條件
1、 環境溫度≤50℃，相對濕度＜95%，介質溫度≤80℃特殊要求可達200℃。
2、 介質PH值鑄鐵材質6-9，不銹鋼2-13.
3、 介質重量不超過1240kg/m3。
4、 自吸高度不能超過規定值4.5-5.5米，吸入管長度≤10米。
5、 通過能力懸浮顆粒直徑為泵口徑的60%，纖維長度為泵口徑的5倍。
結構及工作原理
ZWL型直聯式自吸無堵塞排污泵，主要由電機、泵軸、擋水圈、機械密封、泵蓋、泵體、葉輪、密封環、放水栓、底板蓋、底盤、氣液分離管、出水接管、加水閥、止回閥片、進口接管等組成。泵的結構見圖。
泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內行程一定的真空度，達到自吸的作用。
結構說明

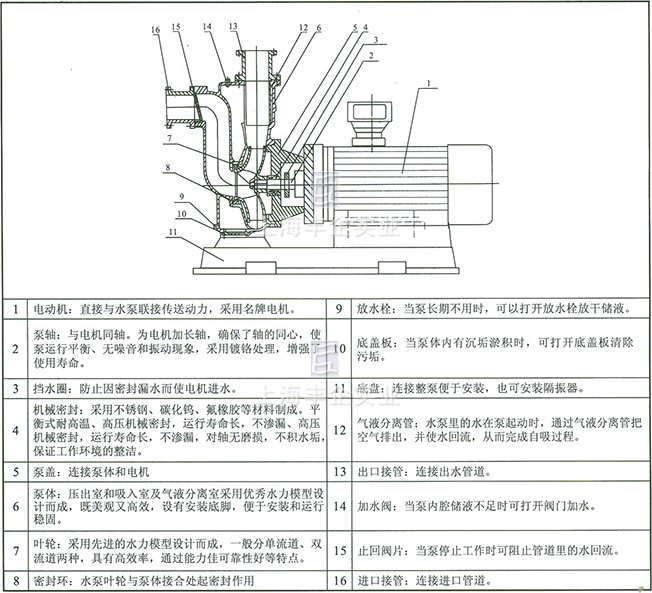

ZWL型直聯式自吸無堵塞排污泵 結構圖
性能參數
| 型號 | 流量 （m3/h） |
揚程 （m） |
功率 （kw） |
轉速 （r/min） |
效率 （） |
汽蝕余量 （m） |
自吸高度 （m） |
自吸時間 （min/5m） |
重量 （kg） |
| ZWL25-8-15 | 8 | 15 | 1.5 | 2900 | 45 | 2.0 | 5.0 | 3 | 68 |
| ZWL32-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.0 | 3 | 68 |
| ZWL32-9-30 | 9 | 30 | 3 | 2900 | 48 | 2.5 | 5.0 | 3 | 95 |
| ZWL40-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.0 | 3 | 68 |
| ZWL40-20-15 | 20 | 15 | 2.2 | 2900 | 45 | 2.5 | 5.0 | 3 | 68 |
| ZWL40-15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.0 | 3 | 95 |
| ZWL50-10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.0 | 3 | 68 |
| ZWL50-20-15 | 20 | 15 | 2.2 | 2900 | 45 | 2.5 | 5.0 | 3 | 68 |
| ZWL50-15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.0 | 3 | 95 |
| ZWL50-20-35 | 20 | 35 | 5.5 | 2900 | 48 | 2.5 | 5.5 | 3 | 140 |
| ZWL50-20-40 | 20 | 40 | 7.5 | 2900 | 48 | 2.5 | 5.5 | 3 | 150 |
| ZWL65-30-18 | 30 | 18 | 4 | 2900 | 45 | 2.5 | 5.0 | 3 | 125 |
| ZWL65-25-30 | 25 | 30 | 5.5 | 2900 | 50 | 3.0 | 5.0 | 3 | 135 |
| ZWL65-25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 140 |
| ZWL65-40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 | 5.0 | 3 | 150 |
| ZWL65-65-25 | 65 | 25 | 11 | 2900 | 52 | 3.0 | 5.0 | 3 | 200 |
| ZWL80-40-16 | 40 | 16 | 4 | 2900 | 50 | 3.0 | 5.0 | 3 | 125 |
| ZWL80-40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3.0 | 5.0 | 3 | 140 |
| ZWL80-25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3.0 | 5.5 | 2 | 150 |
| ZWL80-65-25 | 65 | 25 | 11 | 2900 | 52 | 3.0 | 5.0 | 3 | 220 |
| ZWL80-80-35 | 80 | 35 | 15 | 2900 | 45 | 3.0 | 5.5 | 3 | 250 |
| ZWL80-50-60 | 50 | 60 | 22 | 2900 | 55 | 3.0 | 5.5 | 3 | 300 |
| ZWL100-100-15 | 100 | 15 | 7.5 | 1450 | 50 | 4.0 | 5.0 | 3 | 230 |
| ZWL100-80-20 | 80 | 20 | 7.5 | 1450 | 53 | 4.0 | 5.0 | 3 | 230 |
| ZWL100-100-20 | 100 | 20 | 11 | 1450 | 53 | 4.0 | 5.0 | 3 | 270 |
| ZWL100-100-30 | 100 | 30 | 22 | 1450 | 53 | 4.0 | 5.0 | 2 | 320 |
| ZWL100-80-45 | 80 | 45 | 30 | 2900 | 53 | 4.0 | 5.0 | 2 | 380 |
| ZWL100-80-60 | 80 | 60 | 37 | 2900 | 53 | 4.0 | 5.5 | 2 | 430 |
| ZWL100-80-80 | 80 | 80 | 45 | 2900 | 53 | 4.0 | 5.5 | 2 | 480 |
| ZWL125-120-20 | 120 | 20 | 15 | 1450 | 55 | 4.5 | 5.5 | 2 | 380 |
| ZWL150-200-15 | 200 | 15 | 15 | 1450 | 60 | 5.0 | 5.0 | 3.5 | 380 |
| ZWL150-200-20 | 200 | 20 | 22 | 1450 | 60 | 5.0 | 5.0 | 3 | 420 |
| ZWL150-200-25 | 200 | 25 | 30 | 1450 | 60 | 5.0 | 5.0 | 3 | 520 |
| ZWL150-180-30 | 180 | 30 | 37 | 1450 | 65 | 5.0 | 5.0 | 3 | 580 |
| ZWL150-180-38 | 180 | 38 | 55 | 1450 | 45 | 5.0 | 5.0 | 3.5 | 700 |
| ZWL200-280-14 | 280 | 14 | 22 | 1450 | 65 | 5.0 | 5.0 | 3 | 600 |
| ZWL200-300-18 | 300 | 18 | 37 | 1450 | 65 | 5.0 | 5.0 | 3 | 680 |
| ZWL200-280-28 | 280 | 28 | 55 | 1450 | 55 | 4.8 | 5.2 | 3 | 820 |
| ZWL250-420-20 | 420 | 20 | 55 | 1450 | 61 | 6.0 | 4.5 | 2.5 | 1020 |
| ZWL300-800-14 | 800 | 14 | 55 | 1450 | 65 | 6.0 | 4.5 | 2.5 | 1200 |
外形及安裝尺寸表

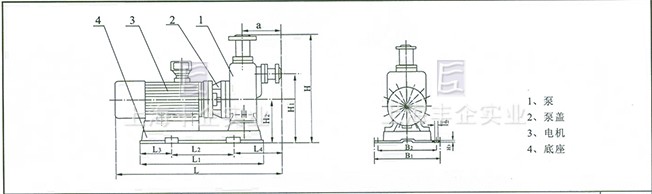

ZWL型直聯式自吸無堵塞排污泵 結構示意圖
| 型號 | 外形尺寸 | 安裝尺寸 | 減振器規格 | |||||||||||
| L | H | L1 | L2 | L3 | L4 | H1 | H2 | H3 | a | B1 | B2 | n-d1 | ||
| ZWL25-8-15 | 570 | 530 | 430 | 250 | 90 | 185 | 315 | 190 | 18 | 195 | 290 | 250 | 4-ф14 | JGD1 |
| ZWL32-10-20 | 600 | 530 | 430 | 250 | 90 | 185 | 315 | 190 | 18 | 195 | 290 | 250 | 4-ф14 | JGD1 |
| ZWL32-9-30 | 660 | 570 | 480 | 280 | 100 | 200 | 360 | 210 | 18 | 215 | 320 | 280 | 4-ф14 | JGD1 |
| ZWL40-10-20 | 600 | 530 | 430 | 250 | 90 | 185 | 315 | 190 | 18 | 195 | 290 | 250 | 4-ф14 | JGD1 |
| ZWL40-20-15 | 600 | 530 | 430 | 250 | 90 | 185 | 315 | 190 | 18 | 195 | 290 | 250 | 4-ф14 | JGD1 |
| ZWL40-15-30 | 660 | 570 | 480 | 280 | 100 | 200 | 360 | 210 | 18 | 215 | 320 | 280 | 4-ф14 | JGD1 |
| ZWL50-10-20 | 600 | 530 | 430 | 250 | 90 | 185 | 315 | 190 | 18 | 195 | 290 | 250 | 4-ф14 | JGD1 |
| ZWL50-20-15 | 600 | 530 | 430 | 250 | 90 | 185 | 315 | 190 | 18 | 195 | 290 | 250 | 4-ф14 | JGD1 |
| ZWL50-15-30 | 660 | 570 | 480 | 280 | 100 | 200 | 360 | 210 | 18 | 215 | 320 | 280 | 4-ф14 | JGD1 |
| ZWL50-20-35 | 830 | 750 | 570 | 340 | 115 | 260 | 480 | 260 | 20 | 300 | 380 | 340 | 4-ф14 | JGD2 |
| ZWL50-20-40 | 830 | 750 | 570 | 340 | 115 | 260 | 480 | 260 | 20 | 300 | 380 | 340 | 4-ф14 | JGD2 |
| ZWL65-30-18 | 750 | 670 | 530 | 300 | 115 | 260 | 420 | 225 | 20 | 270 | 340 | 300 | 4-ф14 | JGD2 |
| ZWL65-25-30 | 810 | 670 | 570 | 340 | 115 | 260 | 420 | 225 | 20 | 270 | 380 | 340 | 4-ф14 | JGD2 |
| ZWL65-25-40 | 830 | 750 | 570 | 340 | 115 | 260 | 480 | 260 | 20 | 300 | 380 | 340 | 4-ф14 | JGD2 |
| ZWL65-40-25 | 810 | 670 | 570 | 340 | 115 | 260 | 420 | 225 | 20 | 270 | 380 | 340 | 4-ф14 | JGD2 |
| ZWL65-65-25 | 950 | 750 | 580 | 400 | 140 | 300 | 480 | 260 | 25 | 300 | 450 | 400 | 4-ф14 | JGD3 |
| ZWL80-40-16 | 750 | 670 | 530 | 300 | 115 | 260 | 420 | 225 | 20 | 270 | 340 | 300 | 4-ф14 | JGD2 |
| ZWL80-40-25 | 810 | 670 | 570 | 340 | 115 | 260 | 420 | 225 | 20 | 270 | 380 | 340 | 4-ф14 | JGD2 |
| ZWL80-25-40 | 830 | 750 | 570 | 340 | 115 | 260 | 480 | 260 | 25 | 300 | 380 | 340 | 4-ф14 | JGD2 |
| ZWL80-65-25 | 950 | 750 | 680 | 400 | 140 | 300 | 480 | 260 | 25 | 300 | 450 | 400 | 4-ф18 | JGD3 |
| ZWL80-80-35 | 950 | 750 | 680 | 400 | 140 | 300 | 480 | 260 | 25 | 300 | 450 | 400 | 4-ф18 | JGD3 |
| ZWL80-50-60 | 1120 | 960 | 750 | 500 | 125 | 320 | 620 | 360 | 25 | 320 | 400 | 350 | 4-ф22 | JGD4 |
| ZWL100-100-15 | 930 | 920 | 650 | 400 | 125 | 320 | 580 | 320 | 25 | 320 | 450 | 400 | 4-ф18 | JGD3 |
| ZWL100-80-20 | 930 | 920 | 650 | 400 | 125 | 320 | 580 | 320 | 25 | 320 | 450 | 400 | 4-ф18 | JGD3 |
| ZWL100-100-20 | 1050 | 920 | 700 | 450 | 125 | 320 | 580 | 320 | 25 | 320 | 400 | 350 | 4-ф18 | JGD3 |
| ZWL100-100-30 | 1120 | 960 | 750 | 500 | 125 | 320 | 620 | 360 | 25 | 320 | 400 | 350 | 4-ф22 | JGD4 |
| ZWL100-80-45 | 1250 | 960 | 850 | 600 | 125 | 320 | 620 | 360 | 25 | 320 | 450 | 400 | 4-ф22 | JGD4 |
| ZWL100-80-60 | 1250 | 960 | 850 | 600 | 125 | 320 | 620 | 360 | 25 | 320 | 450 | 400 | 4-ф22 | JGD4 |
| ZWL100-80-80 | 1300 | 960 | 880 | 600 | 140 | 330 | 620 | 360 | 25 | 320 | 450 | 400 | 4-ф22 | JGD4 |
| ZWL125-120-20 | 1160 | 1070 | 780 | 600 | 90 | 330 | 660 | 360 | 25 | 400 | 400 | 350 | 4-ф22 | JGD4 |
| ZWL150-200-15 | 1160 | 1070 | 780 | 600 | 90 | 330 | 660 | 360 | 25 | 400 | 400 | 350 | 4-ф22 | JGD4 |
| ZWL150-200-20 | 1260 | 1070 | 840 | 600 | 120 | 360 | 660 | 360 | 25 | 400 | 400 | 350 | 4-ф22 | JGD4 |
| ZWL150-200-25 | 1300 | 1070 | 900 | 700 | 100 | 340 | 660 | 360 | 25 | 400 | 450 | 400 | 4-ф22 | JGD4 |
| ZWL150-180-30 | 1300 | 1070 | 900 | 700 | 100 | 340 | 660 | 360 | 25 | 400 | 450 | 400 | 4-ф22 | JGD4 |
| ZWL150-180-38 | 1430 | 1110 | 1020 | 800 | 110 | 350 | 700 | 390 | 25 | 420 | 550 | 500 | 6-ф22 | JGD4 |
| ZWL200-280-14 | 1350 | 1190 | 920 | 700 | 110 | 410 | 760 | 420 | 25 | 620 | 400 | 350 | 4-ф22 | JGD4 |
| ZWL200-300-18 | 1420 | 1190 | 980 | 700 | 140 | 440 | 760 | 420 | 25 | 620 | 450 | 400 | 4-ф22 | JGD4 |
| ZWL200-280-28 | 1550 | 1190 | 1080 | 800 | 140 | 440 | 760 | 420 | 25 | 620 | 550 | 500 | 6-ф22 | JGD4 |
| ZWL250-420-20 | 1850 | 1460 | 1208 | 1000 | 140 | 540 | 910 | 460 | 25 | 920 | 550 | 500 | 6-ф22 | JGD4 |
| ZWL300-800-14 | 1850 | 1460 | 1280 | 1000 | 140 | 540 | 910 | 460 | 25 | 920 | 550 | 500 | 6-ф22 | JGD4 |
訂購注意事項：
ZWL型直聯式自吸無堵塞排污泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為排污泵生產廠家上海豐企ZWL型直聯式自吸無堵塞排污泵說明書的一部分，供選型參考之用，詳細水泵產品使用說明書、CAD圖紙、安裝尺寸圖、水泵重量及詳細的工作原理、價格等請來電咨詢。
