BQW礦用型隔爆排污排沙潛水電泵

BQW 礦用型隔爆排污排沙潛水電泵，簡稱：BQW防爆潛水泵。是我廠通過充分的市場調研基礎上自行研制開發的一種用傳統干式隔爆三相異步電動機驅動的下吸外裝使礦用隔爆型潛水污水電泵。

BQW防爆潛水泵產品特點

按隔爆標準設計制造，在電機部分采用嚴格的隔爆措施，電動機機殼采用鑄鋼件，轉子軸采用不銹鋼材料，過流部件用球鐵材料精制而成。機組能抽干工作面地表淺層水，也可以長期潛入水中工作。電泵結構緊湊、輕小易移、無需引水、雙面密封、經久耐用、安全可靠、適應性強等優點。

BQW防爆潛水泵產品用途

在采掘工作面、巷道、井底水窩、局部積水水坑、煤廠排水、工程排水等場合使用，是一種先進可靠的排水工具。 適用于煤礦井下巷道及采掘工作面，其他工作介質中含有甲烷或煤塵爆炸性氣體混合物的環境中排放地下水及含有懸浮煤粉的煤水。也適用于石化系統易爆環境。

BQW防爆潛水泵使用條件

電泵在下列適用體積下能連續正常運行
1、 電源頻率為50Hz，額定電壓380V或660V（允許偏差±5%）的三相交流電。（用戶訂貨時須標明電泵電壓值）。
2、 電泵潛水中和潛水深度不超過5m。
3、 輸送介質的溫度不超過40℃。
4、 被抽送液體的PH值為6.5—10。
5、 污水中含有固體雜質的體積比一般不超過2%。
6、 海拔高度不得超過1000米。

BQW防爆潛水泵輸送介質

1、 含有甲烷或煤塵爆炸氣體混合物地下水及含有懸浮煤粉的煤水。
2、 石化系統易爆環境中的污水及一般地下水。

BQW防爆潛水泵電機使用

電機為全封閉、礦用隔爆型干式三相潛污水電泵用電動機
外殼防護形式：IP×8 絕緣等級：F級
標準電壓（50HZ）：三相 380V或660V
外殼標志：隔爆標志“ExdI”及安全標志“MA”

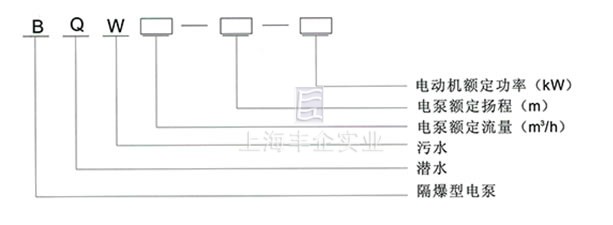

BQW防爆潛水泵型號說明

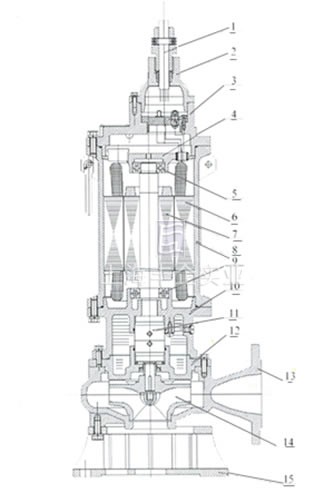

BQW防爆潛水泵結構簡圖

序號	名稱/Name	材料/Material
1	電纜/Cable	礦用U型電纜
2	出線盒/Lead box	HT250鑄鐵
3	上蓋/Top cover	HT250鑄鐵
4	上軸承支架/Upper bracket	HT250鑄鐵
5	上軸承/Upper bearing
6	定子/Stator
7	轉子/Rotor	3Cr13不銹鋼
8	機座/Baseframe	45#鋼
9	下軸承/Lower bearing
10	下軸承支架/ Lower bracket	HT250鑄鐵
11	機械密封/Mechanical seal	硬質合金
12	葉輪上蓋/Impeller head	QT600-3球鐵
13	蝸殼/Scroll-case	QT600-3球鐵
14	葉輪/Impeller	QT600-3球鐵
15	底座/Pedestal	HT250鑄鐵

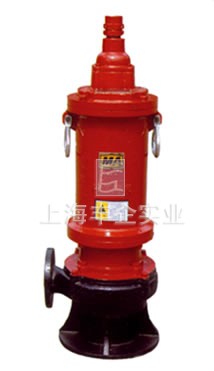

BQW25-10-2.2礦用型隔爆排污排沙潛水電泵

性能參數

性能 型號	流量 m3/h	揚程 m	功率 kw	出水口徑		轉速 r/min	電壓 v	泵外徑 mm	電流 A	電纜長度m	重量 ㎏
				mm	inch
BQW10-34-2.2	10	34	2.2	40	1.5″	2860	380/660	250	5.7/3.3	5	67
BQW12-26-2.2	12	26	2.2	40	1.5″	2860	380/660	250	5.7/3.3	5	67
BQW9-22-2.2	9	22	2.2	50	2.0″	2860	380/660	270	5.7/3.3	5	68
BQW15-15-2.2	15	15	2.2	50	2.0″	2860	380/660	270	5.7/3.3	5	65
BQW25-10-2.2	25	10	2.2	65	2.5″	2860	380/660	270	5.7/3.3	5	67
BQW35-7-2.2	35	7	2.2	65	2.5″	2860	380/660	270	5.7/3.3	5	70

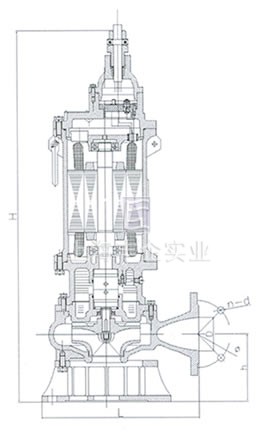

安裝尺寸參數

尺寸 型號	H mm	L mm	h mm	D mm	n—d mm	Φ mm	Dr	G inch
BQW10-34-2.2	680	270	145	Φ40	4-Φ14	Φ40	50	1.5″
BQW12-26-2.2	680	250	135	Φ40	4-Φ14	Φ40	50	1.5″
BQW9-22-2.2	710	250	135	Φ50	4-Φ14	Φ50	65	2.0″
BQW15-15-2.2	710	270	145	Φ50	4-Φ14	Φ50	65	2.0″
BQW25-10-2.2	710	270	145	Φ65	4-Φ14	Φ65	75	2.5″
BQW35-7-2.2	710	270	145	Φ65	4-Φ14	Φ65	75	2.5″

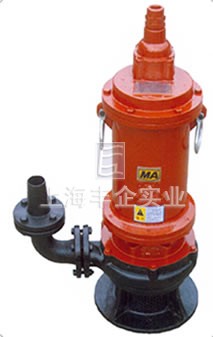

BQW25—17—3礦用型隔爆排污排沙潛水電泵

性能參數

性能 型號	流量 m3/h	揚程 m	功率 kw	出水口徑		轉速 r/min	電壓 v	泵外徑 mm	電流 A	電纜長度m	重量 ㎏
				mm	inch
BQW10-44-3	10	44	3	40	1.5″	2860	380/660	270	7.4/4.4	5	73
BQW12-34-3	12	34	3	40	1.5″	2860	380/660	270	7.4/4.4	5	72
BQW15-22-3	15	22	3	50	2.0″	2860	380/660	270	7.4/4.4	5	73
BQW15-30-3	15	30	3	40	1.5″	2860	380/660	270	7.4/4.4	5	72
BQW25-17-3	25	17	3	65	2.5″	2860	380/660	305	7.4/4.4	5	70
BQW40-12-3	40	12	3	65	2.5″	2860	380/660	305	7.4/4.4	5	70

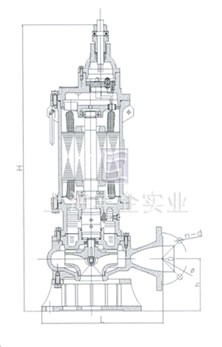

安裝尺寸參數

尺寸 型號	H mm	L mm	h mm	D mm	n—d mm	Φ mm	Dr	G inch
BQW10-44-3	705	270	140	Φ40	4-Φ14	Φ40	50	1.5″
BQW12-34-3	705	270	140	Φ40	4-Φ14	Φ40	50	1.5″
BQW15-22-3	705	270	140	Φ50	4-Φ14	Φ50	65	2.0″
BQW15-30-3	705	270	140	Φ40	4-Φ14	Φ40	50	1.5″
BQW25-17-3	720	305	140	Φ65	4-Φ14	Φ65	75	2.5″
BQW40-12-3	720	305	140	Φ65	4-Φ14	Φ65	75	2.5″

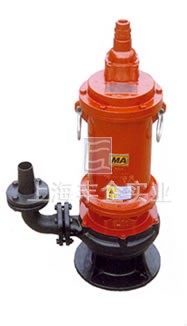

BQW25—32—4礦用型隔爆排污排沙潛水電泵

性能參數

性能 型號	流量 m3/h	揚程 m	功率 kw	出水口徑		轉速 r/min	電壓 v	泵外徑 mm	電流 A	電纜長度m	重量 ㎏
				mm	inch
BQW12-40-4	12	40	4	40	1.5″	2860	380/660	280	9.8/5.6	5	76
BQW15-32-4	15	32	4	50	2″	2860	380/660	270	9.8/5.6	5	77
BQW15-45-4	15	45	4	40	1.5″	2860	380/660	270	9.8/5.6	5	77
BQW25-32-4	25	32	4	50	2.0″	2860	380/660	305	9.8/5.6	5	77
BQW40-16-4	40	16	4	65	2.5″	2860	380/660	305	9.8/5.6	5	79
BQW50-14-4	50	14	4	65	2.5″	2860	380/660	305	9.8/5.6	5	79

安裝尺寸參數

尺寸 型號	H mm	L mm	h mm	D mm	n—d mm	Φ mm	Dr	G inch
BQW12-40-4	725	280	135	Φ40	4-Φ14	Φ40	50	1.5″
BQW15-32-4	740	270	140	Φ50	4-Φ14	Φ50	65	2″
BQW15-45-4	740	270	140	Φ40	4-Φ14	Φ40	50	1.5″
BQW25-32-4	740	305	140	Φ50	4-Φ14	Φ50	65	2″
BQW40-16-4	780	305	160	Φ65	4-Φ14	Φ65	75	2.5″
BQW50-14-4	780	305	160	Φ65	4-Φ14	Φ65	75	2.5″

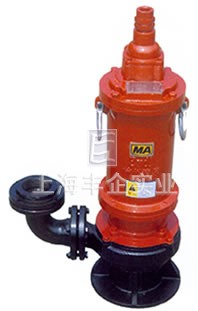

BQW25—40—5.5礦用型隔爆排污排沙潛水電泵

性能參數

性能 型號	流量 m3/h	揚程 m	功率 kw	出水口徑		轉速 r/min	電壓 v	泵外徑 mm	電流 A	電纜長度m	重量 ㎏
				mm	inch
BQW12-50-5.5	12	50	5.5	40	1.5″	2860	380/660	315	13.1/7.6	5	86
BQW15-55-5.5	15	55	5.5	40	1.5″	2860	380/660	315	13.1/7.6	5	85
BQW20-35-5.5	20	35	5.5	50	2.0″	2860	380/660	315	13.1/7.6	5	86
BQW25-40-5.5	25	40	5.5	50	2.0″	2860	380/660	315	13.1/7.6	5	85
BQW30-36-5.5	30	36	5.5	50	2.5″	2860	380/660	315	13.1/7.6	5	85

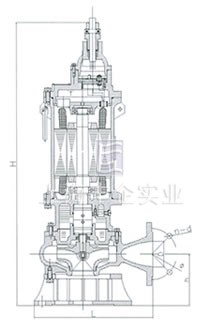

安裝尺寸參數

尺寸 型號	H mm	L mm	h mm	D mm	n—d mm	Φ mm	Dr	G inch
BQW12-50-5.5	755	315	145	Φ40	4-Φ14	Φ40	50	1.5″
BQW15-55-5.5	765	315	150	Φ40	4-Φ14	Φ40	50	1.5″
BQW20-35-5.5	780	315	180	Φ50	4-Φ14	Φ50	65	2″
BQW25-40-5.5	755	315	145	Φ50	4-Φ14	Φ50	65	2″
BQW30-36-5.5	755	315	145	Φ50	4-Φ14	Φ50	65	2″

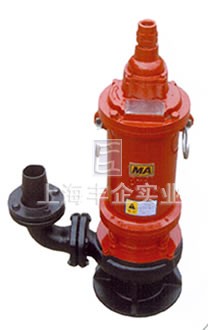

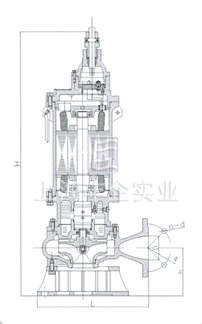

BQW20—40—7.5礦用型隔爆排污排沙潛水電泵

性能參數

性能 型號	流量 m3/h	揚程 m	功率 kw	出水口徑		轉速 r/min	電壓 v	泵外徑 mm	電流 A	電纜長度m	重量 ㎏
				mm	inch
BQW12-60-7.5	12	60	7.5	40	1.5″	2860	380/660	325	16/9.4	5	125
BQW12-40-7.5	20	40	7.5	40	1.5″	2860	380/660	325	16/9.4	5	130
BQW45-22-7.5	45	22	7.5	80	3.5″	2860	380/660	525	16/9.4	5	138
BQW70-16-7.5	70	16	7.5	80	3.5″	2860	380/660	525	16/9.4	5	138
BQW100-12-7.5	100	12	7.5	80	3.5″	2860	380/660	525	16/9.4	5	138

安裝尺寸參數

尺寸 型號	H mm	L mm	h mm	D mm	n—d mm	Φ mm	Dr	G inch
BQW12-60-7.5	920	325	145	Φ40	4-Φ14	Φ40	50	1.5″
BQW12-40-7.5	940	325	145	Φ40	4-Φ14	Φ40	50	1.5″
BQW45-22-7.5	1010	525	210	Φ80	4-Φ14	Φ80	100	3.5″
BQW70-16-7.5	1010	525	210	Φ80	4-Φ14	Φ80	100	3.5″
BQW100-12-7.5	1010	525	210	Φ80	4-Φ14	Φ80	100	3.5″

訂購注意事項：

BQW礦用型隔爆排污排沙潛水電泵產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業BQW礦用型隔爆排污排沙潛水電泵說明書的一部分，供選型參考之用，詳細水泵產品使用說明書、CAD圖紙、安裝尺寸圖、水泵重量及詳細的工作原理、價格等請來電咨詢。
