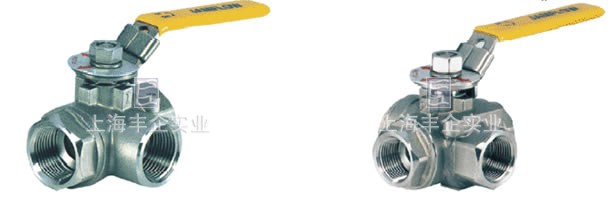

1000WOG三通不銹鋼球閥
1000WOG三通不銹鋼球閥
產品特征
公稱壓力：2.5MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。
螺紋類型：G·NPT.BSPT.BSP.DIN259/2999
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構

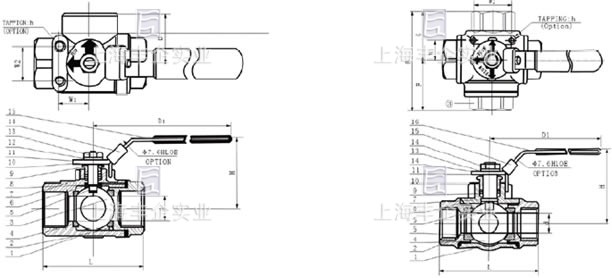

1000WOG三通不銹鋼球閥 結構圖
L型主要連接尺寸
| SIZE | d | L | H | D1 | B | W1 | W2 | h |
| 1/2″ | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC |
| 3/4″ | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC |
| 1″ | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC |
| 1 1/4″ | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC |
| 1 1/2″ | 32.0 | 114 | 83 | 145 | 57.0 | 22.4 | 38.1 | 1/4-20UNC |
| 2″ | 38.1 | 142 | 96 | 204 | 71.0 | 22.4 | 38.1 | 1/4-20UNC |
T型主要連接尺寸
| SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h |
| 1/2″ | 12.7 | 75 | 59 | 126 | 71.0 | 33.5 | 37.5 | 22.4 | 35.0 | 10-20NC |
| 3/4″ | 16 | 85 | 64 | 126 | 81.5 | 39.0 | 42.5 | 22.4 | 35.0 | 10-20NC |
| 1″ | 20 | 100 | 80 | 145 | 102.0 | 50.5 | 51.5 | 22.4 | 35.0 | 10-20NC |
| 1 1/4″ | 25 | 115 | 90 | 145 | 108.5 | 51.0 | 57.5 | 25.4 | 38.1 | 10-20NC |
| 1 1/2″ | 32 | 125 | 96 | 204 | 12101 | 58.0 | 63.0 | 25.4 | 38.1 | 1/4-20UNC |
| 2″ | 38.1 | 148 | 106 | 204 | 138.5 | 65.5 | 73.0 | 25.4 | 38.1 | 1/4-20UNC |
主要零件材料
| 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | 不銹鋼 CF8M/CF8 |
| 2 | 閥蓋 | 不銹鋼 CF8M/CF8 |
| 3 | 球 | 不銹鋼 CF8M/CF8 |
| 4 | 球墊 | 聚四氟乙烯 PTFE |
| 5 | 閥桿 | 不銹鋼 CF8M/CF8 |
| 6 | 填料 | 聚四氟乙烯 PTFE |
| 7 | 中口 | 聚四氟乙烯 PTFE |
| 8 | 大薄片 | 聚四氟乙烯 PTFE |
| 9 | 壓蓋螺母 | 不銹鋼 CF8M/CF8 |
| 10 | 手柄 | 不銹鋼 CF8M/CF8 |
| 11 | 流向指示牌 | ALUMINUM |
| 12 | 華司 | 不銹鋼 CF8 |
| 13 | 螺帽 | 不銹鋼 CF8 |
| 14 | 鎖定裝置 | 不銹鋼 CF8 |
| 15 | 皮套 | 塑料 |
| 16 | 盲蓋 | 不銹鋼 CF8M/CF8 |
訂購注意事項：
1000WOG三通不銹鋼球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及球閥產品結構等信息，僅為球閥生產廠家上海豐企1000WOG三通不銹鋼球閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
