Q671F超短型對夾式氣動球閥
超短型對夾式氣動球閥
產品特點
超短型對夾式氣動球閥采用智能控制與定位,與電氣閥門定位器配套,輸入4-20mADC信號及0.4~0.7MPa氣源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力,閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。該超短型對夾式氣動球閥按其密封性能分為金屬密封與軟密封。特別適合于介質是粘稠、含顆粒、纖維性質的場合?？蓮V泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等
工業自動控制系統中,作遠距離集中控制或就地控制。超短型氣動球閥,是在引進國外先進技術的基礎上進行特殊設計,精心制造的產品。等優點。
產品特點：具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構

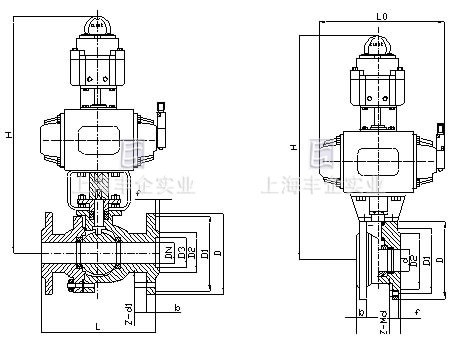

超短型對夾式氣動球閥 結構圖
主要外形和連接尺寸：SMQ671F-16（1.6MPa）、25(2.5MPa)、4.(4.0MPa)
| DN | d | L | H | D | D1 | D2 | b | f | L0 | Z-Md |
| 15 | 14 | 35 | 328 | 90 | 65 | 45 | 14/16 | 2 | 180 | 4-M12 |
| 20 | 19 | 38 | 335 | 100 | 75 | 55 | 14/16 | 2 | 180 | 4-M12 |
| 25 | 25 | 42 | 350 | 110 | 85 | 65 | 14/16 | 2 | 180 | 4-M12 |
| 32 | 29 | 50 | 380 | 130 | 100 | 78 | 16/18 | 2 | 220 | 4-M16 |
| 40 | 38 | 60 | 410 | 145 | 110 | 85 | 16/18 | 3 | 220 | 4-M16 |
| 50 | 48 | 70 | 442 | 160 | 125 | 100 | 16/20 | 3 | 260 | 4-M16 |
| 65 | 64 | 95 | 452 | 180 | 145 | 120 | 18/22 | 3 | 260 | 4/8-M16 |
| 80 | 76 | 118 | 495 | 190 | 160 | 135 | 20/22 | 3 | 296 | 8-M16 |
| 100 | 95 | 140 | 538 | 215/230 | 180/190 | 155/160 | 20/24 | 3 | 350 | 8-M16/20 |
| 125 | 118 | 175/195 | 585 | 245/270 | 210/220 | 185/188 | 24/28 | 3 | 350 | 8-M16/24 |
| 150 | 150 | 210/260 | 708 | 280/300 | 240/250 | 210/218 | 24/28 | 3 | 439 | 8-M20/24 |
注：表中數據XX/XX分別為壓力1.6MPa、2.5MPa
訂購注意事項：
Q671F超短型對夾式氣動球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及球閥產品結構等信息，僅為球閥生產廠家上海豐企Q671F超短型對夾式氣動球閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
