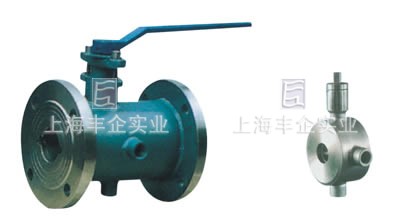

BQ41/BQ71法蘭連接保溫球閥(特種球閥)
BQ41/BQ71法蘭連接保溫球閥(特種球閥)
產品特點
該產品具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管 路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
由于采用整體式結構，因而保溫球閥比一般球閥體積更小，重量更輕，且無外漏,密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構

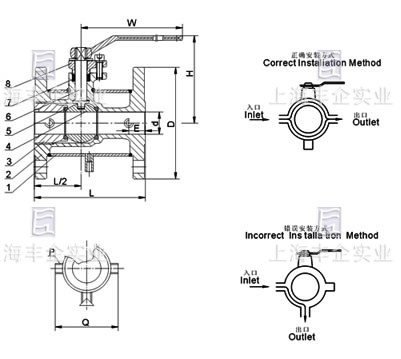

BQ41/BQ71法蘭連接保溫球閥(特種球閥)結構圖
技術規范
|
設計標準 Design Standard |
ASME B 16.34 GB/T 12224 |
| 結構長度 Structure length |
ASME B 16.10 GB/T 12221 |
| 連接法蘭 Connecting flange |
ASME B 16.5 JB/T 79 |
| 驅動方式 Driving manner |
手動、電動、氣動 Manual,Moton driving,Pneumatil |
| 試驗和檢驗 Test & Inspection |
JB/T9092 API 598 |
| 適用介質 Applicable medium |
重油、膠類等易凝固介質 Heavy oil,glue and other easy-clotting medium |
主要零件材質表
| 序號 | 零件名稱 Accessory name |
材 質 Material | |
| GB | ASTM | ||
| 1 | 夾套 Jacket | 25 | A105 |
| 2 | 閥座 Seat | WCB | A216-WCB |
| 3 | 閥體 Body | 25 | A105 |
| 4 | 密封圈 SealingRing | PTFE、對位聚苯 PTFE、Counterpoint polypheny1 |
|
| 5 | 球體 Ball | ||
| 6 | 閥桿 Stem | 1Cr13 | A247-410 |
| 7 | 填料 Stuffing | 柔性石墨 Graphite | |
| 8 | 填料壓蓋 Gland | WCB | A216-WCB |
主要外型及連接尺寸表
| 公稱通徑 (DN) | b | L | D | E | Q | H | W | 管螺紋 Pipe thread |
||
| (mm) | (in) | (mm) | (in) | P | ||||||
| 20 | 3/4″ | 19 | 117 | 40 | 11/2″ | 58.5 | 147 | 101 | 170 | G3/4″ |
| 25 | 1″ | 25 | 127 | 50 | 2″ | 62.5 | 156 | 106 | 170 | G3/4″ |
| 40 | 11/2″ | 38 | 165 | 65 | 21/2″ | 63.5 | 181 | 125 | 250 | G3/4″ |
| 50 | 2″ | 51 | 178 | 80 | 3″ | 68 | 218 | 135 | 250 | G3/4″ |
| 80 | 3″ | 76 | 229 | 150 | 6″ | 82 | 275 | 193 | 350 | G3/4″ |
| 100 | 4″ | 102 | 254 | 200 | 8″ | 83 | 300 | 265 | 420 | G3/4″ |
| 150 | 6″ | 152 | 292 | 250 | 10″ | 95 | 403 | 355 | 1000 | G3/4″ |
| 200 | 8″ | 203 | 330 | 300 | 12″ | 100 | 492 | 410 | 1300 | G3/4″ |
| 備 注Remarks | 法蘭尺寸請按對應的通徑參閱樣本《主要外型及連接尺寸表》 Flange dimension refer to the sample book of form of Main Types andConnecting Dimension, according to the corresponding diameter |
|||||||||
訂購注意事項：
BQ41/BQ71法蘭連接保溫球閥(特種球閥)產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業BQ41/BQ71法蘭連接保溫球閥(特種球閥)說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
