Q44/Q45法蘭連接L型、T型(44)/(45)三通球閥
Q44/Q45法蘭連接L型、T型(44)/(45)三通球閥
產品特點
一、兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好。
它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
二、四閥座密封三通球閥造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈
活控制管路中介質的合流或分流。
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構

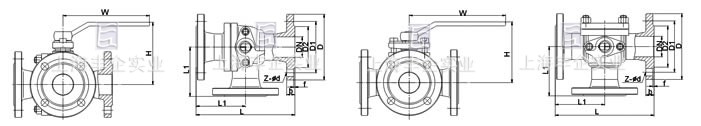

Q44/Q45法蘭連接L型、T型(44)/(45)三通球閥 結構圖
主要零件材質
|
零件名稱 Accessory name |
材 質 Material | |
| GB | ASTM | |
| 閥體、閥蓋 Body,bonnet |
WCB | A216-WCB |
| 密封圈 Sealing Ring |
PTFE、對位聚苯 PTFE、Counterpoint polypheny1 |
PTFE、對位聚苯 PTFE、Counterpoint polypheny1 |
| 球體 Ball | 1Cr18Ni9Ti | SS 304 |
| 閥座、閥桿 Seat、Stem |
2Cr13 | A246-416 |
| 雙頭螺柱 Dual-head double-screw bolt |
35CrMoA | A193-B7 |
主要性能規范
|
公稱壓力 PN(MPa) Nominal diameter |
試驗壓力 Test pressure | |||
| 殼體 Shell |
高壓液密封 High-pressure liquid sealing |
低壓氣密封 Low-pressure hermetic sealing |
||
| 1.6 | 2.4 | 1.76 | 0.6 | |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| CLASS150 | 3.O | 2.2 | ||
| 適用工況 Applicable Operating Mode |
適用介質 Applicable medium |
水、油品、氣等非腐蝕介質和酸堿腐蝕介質 Non-corrosion medium such as water, oil products, and gas, etc,and nitric acid corrosion medium. |
||
| 適用溫度 Applicable temperature |
-28-350℃ | |||
| 應用規范 Applicable specification |
連接法蘭 Connecting flange |
JB79-59、GB9113、HG20592-97、ANSI B16.5 | ||
| 檢驗試驗 Test and inspection |
GB9/T 9092-99、API 598 | |||
| 其余制造規范均按本廠標準 Other manufacturing standard is according to the standard of our factory. |
||||
主要外型與連接尺寸表
|
公稱 壓力 或壓 力級 |
主要尺寸 | 公稱通徑 | |||||||||||
| 15/ 1/2" |
20/ 3/4" |
25/1" | 32/ 11/4" |
40/ 11/2" |
50/2" | 65/21/2" | 80/3" | 100/4" | 125/5" | 150/6" | 200/8" | ||
| PN1.6MR | L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 |
| PN2.5MPa | L1 | 75 | 75 | 90 | 1OO | 1 O | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| PN4.OMR | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 21O | 275 | 305 | 335 |
| CLASS150 | W | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 |
| 其余的法蘭尺寸請參閱樣本 <主要外型及連接尺寸表> | |||||||||||||
訂購注意事項：
Q44/Q45法蘭連接L型、T型(44)/(45)三通球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及球閥產品結構等信息，僅為球閥生產廠家上海豐企Q44/Q45法蘭連接L型、T型(44)/(45)三通球閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
