Q11F法蘭整體式球閥
Q11F法蘭整體式球閥
產品特點
球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。
該球閥既具有廣式球閥體積小、安裝方便的特點,又具有國標法蘭球閥全通徑不易泄漏的優點,一舉改變了以往廣式法蘭球閥流量小,易泄漏的痼疾,也解決了國標法蘭球閥過于笨重的缺點,而球閥閥體可采用精鑄造工藝,外形美觀大方。全通徑、大徑量,連接尺寸符合廣式法蘭球閥標準,預計將在越來越多的管道上得到廣泛的使用。
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構

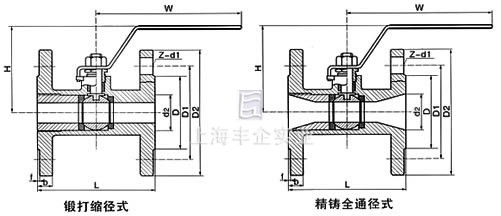

Q11F法蘭整體式球閥結構圖
主要連接尺寸及重量
| 適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
| 水、蒸汽、油品 | Q11F-16C、Q11F-25C Q11F-40C |
A105、45 | 1Cr18/1Cr18Ni9Ti | 不 銹 鋼 SS304 |
聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL | 聚四氟乙烯PTFE對位聚苯PPL |
| 硝酸類 | Q11F-16P、Q11F-25P Q11F-40P |
SS304/1Cr18Ni19Ti | SS304/1Cr18Ni9Ti | |||
| 醋酸類 | Q11F-16R、Q11F-25R Q11F-40R |
SS316/Cr18Ni12M°2Ti | SS316/1Cr18Ni12M°2Ti |
注:填料倉整體法蘭球閥結構尺寸與方式法蘭球閥相同,別外我公司不定期生產填料倉內螺紋球閥,廣泛用于燃?xì)?、化工、石油等行業。
訂購注意事項：
Q11F法蘭整體式球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及球閥產品結構等信息，僅為球閥生產廠家上海豐企Q11F法蘭整體式球閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
