Q47高壓鍛鋼球閥
Q47高壓鍛鋼球閥
產品特點
1.本產品所有部件均為鍛件
2.采用下裝式閥桿,設置倒密封結構,確保填料處可靠密封及防止閥桿脫出。
3.采用鑲嵌式閥座。閥座背后設置O型圈,確保介質不外漏。
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構

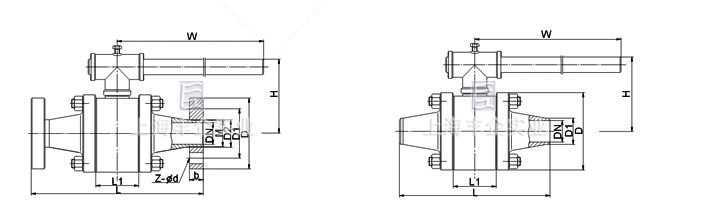

Q47高壓鍛鋼球閥結構圖
主要零件材質表
|
零件名稱 Accessory name |
材 質 Material | |
| GB | ASTM | |
| 閥體、閥蓋 Body,bonnet |
WCB | A216-WCB |
| 密封圈 Sealing Ring | 尼龍 Nylon | 尼龍 Nylon |
| 球體 Ball | 1Cr18Ni9Ti | SS 304 |
| 閥座、閥桿 Seat、Stem |
2Cr12 | A246-416 |
| O形圈O ring | 橡膠 RUBBER | 橡膠 RUBBER |
| 雙頭螺柱 Dual-head double-screw bolt |
35CrMoA | A193-B7 |
主要連接尺寸及重量
| 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 主 要 尺 寸 （mm）Main dimension | ||||||||||||||
| L | L1 | D | D1 | H | W | M | D2 | b | Z- Φ d | |||||||
| 法蘭 |
對焊 | 法蘭 | 對焊 | 法蘭 | 對焊 | 法蘭 | 對焊 | 法蘭 | 對焊 | 法蘭 | ||||||
| 160 | 10 | 210 | 150 | 52 | 60 | 95 | 90 | 60 | 18 | 77 | 58 | 220 | M24×2 | 18 | 20 | 3-Φ18 |
| 15 | 230 | 170 | 62 | 70 | 95 | 100 | 60 | 23 | 85 | 62 | 220 | M24×2 | 20 | 20 | 3-Φ18 | |
| 20 | 240 | 190 | 73 | 80 | 105 | 110 | 68 | 29 | 94 | 75 | 250 | M33×2 | 28 | 20 | 3-Φ18 | |
| 25 | 260 | 205 | 77 | 95 | 105 | 115 | 68 | 36 | 100 | 80 | 250 | M33×2 | 28 | 22 | 3-Φ18 | |
| 32 | 300 | 230 | 100 | 110 | 115 | 150 | 80 | 43 | 120 | 96 | 300 | M42×2 | 38 | 24 | 4-Φ18 | |
| 40 | 260 | 110 | 120 | 165 | 170 | 115 | 49 | 150 | 111 | 400 | M52×2 | 48 | 30 | 6-Φ26 | ||
| 50 | 400 | 330 | 130 | 140 | 165 | 200 | 115 | 61 | 165 | 128 | 450 | M64×3 | 58 | 32 | 6-Φ26 | |
| 65 | 490 | 360 | 140 | 150 | 200 | 225 | 145 | 80 | 180 | 180 | 500 | M80×3 | 74 | 40 | 6-Φ29 | |
| 80 | 580 | 380 | 150 | 160 | 225 | 270 | 170 | 105 | 200 | 200 | 600 | M24×2 | 94 | 50 | 6-Φ33 | |
| 100 | 620 | 430 | 178 | 188 | 260 | 320 | 190 | 118 | 245 | 245 | 800 | M125×4 | 115 | 60 | 6-Φ36 | |
| 320 | 10 | 210 | 150 | 52 | 60 | 95 | 90 | 60 | 18 | 77 | 58 | 220 | M24×2 | 18 | 20 | 3-Φ18 |
| 15 | 230 | 170 | 62 | 70 | 105 | 100 | 68 | 23 | 85 | 62 | 220 | M33×2 | 28 | 20 | 3-Φ18 | |
| 20 | 240 | 190 | 73 | 80 | 105 | 110 | 68 | 29 | 94 | 75 | 250 | M33×2 | 28 | 20 | 3-Φ18 | |
| 25 | 260 | 205 | 77 | 95 | 115 | 115 | 80 | 36 | 100 | 80 | 250 | M42×2 | 35 | 25 | 4-Φ18 | |
| 32 | 300 | 230 | 100 | 110 | 135 | 150 | 95 | 43 | 120 | 96 | 300 | M52×2 | 41 | 30 | 4-Φ22 | |
| 40 | 350 | 260 | 110 | 120 | 165 | 170 | 115 | 49 | 150 | 111 | 400 | M64×3 | 47 | 35 | 6-Φ26 | |
| 50 | 400 | 330 | 130 | 140 | 200 | 200 | 145 | 61 | 165 | 128 | 450 | M80×3 | 70 | 40 | 6-Φ29 | |
| 65 | 490 | 360 | 140 | 150 | 225 | 225 | 170 | 80 | 180 | 180 | 500 | M100×3 | 90 | 50 | 6-Φ33 | |
| 80 | 580 | 380 | 150 | 160 | 260 | 270 | 195 | 105 | 200 | 200 | 600 | M125×4 | 112 | 55 | 6-Φ36 | |
| 1OO | 620 | 430 | 178 | 188 | 300 | 320 | 235 | 118 | 245 | 245 | 800 | M155×4 | 135 | 65 | 8-Φ36 | |
訂購注意事項：
Q47高壓鍛鋼球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及球閥產品結構等信息，僅為球閥生產廠家上海豐企Q47高壓鍛鋼球閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
