Q11N高壓內螺紋球閥
Q11N高壓內螺紋球閥
產品特征
公稱壓力：10-32MPa
適用溫度范圍：-20～150℃
適用介質：水、油、氣及某些腐蝕性液體。
螺紋類型：G·NPT.BSPT.BSP.DIN259/2999
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構

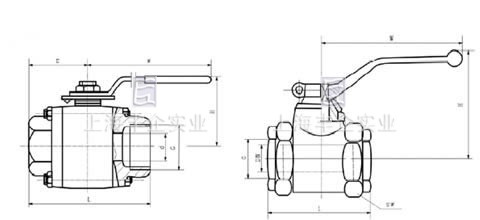

Q11N高壓內螺紋球閥結構圖
PN1.6 MPa主要連接尺寸及重量
|
公稱通徑 DN（mm） |
Q11N-100/160、Q11N-100/160P | Q11N-320、Q11N-320P | |||||||||
| 管螺紋 G |
尺寸 | 管螺紋 G |
尺寸 | ||||||||
| d | L | H | W | E | H | W | SW | L | |||
| 6 | 1/4 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | 70 |
| 10 | 3/8 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | |
| 15 | 1/2 | 11 | 85 | 43 | 108 | 42.5 | 1/2 | 68 | 130 | 41 | 85 |
| 20 | 3/4 | 14 | 95 | 45.5 | 146 | 47.5 | 3/4 | 77 | 180 | 46 | 95 |
| 25 | 1 | 21 | 105 | 59.5 | 146 | 52.5 | 1 | 82 | 180 | 55 | 105 |
| 32 | 1 1/4 | 25 | 120 | 64.5 | 146 | 60 | 1 1/4 | 115 | 300 | 70 | 120 |
| 40 | 1 1/2 | 32 | 130 | 76 | 254 | 65 | 1 1/2 | 120 | 300 | 80 | 130 |
| 50 | 2 | 38 | 150 | 81 | 254 | 75 | 2 | 130 | 300 | 100 | 150 |
主要零件材料
| 零件名稱 | 閥體 | 球體 | 閥桿 | 密封圈 |
| Q11N-100C Q11N-160C Q11N-320C |
35/45 | 1Cr18 | 1Cr18Ni9Ti | 尼龍 |
| Q11N-100P Q11N-160P Q11N-320P |
304/1Cr18Ni9Ti | 304/1Cr18Ni9Ti | ||
| Q11N-100R Q11N-160R Q11N-320R |
316/1Cr18Ni12Mo2Ti | 316/1Cr18Ni9Ti | ||
訂購注意事項：
Q11N高壓內螺紋球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及球閥產品結構等信息，僅為球閥生產廠家上海豐企Q11N高壓內螺紋球閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
