GB鍛鋼固定球閥

應用規范

1、設計、制造按GB12237-89
2、結構長度按 GB12221-89
3、連接法蘭：JB79-94
4、閥門檢查和試驗按JB13927-89

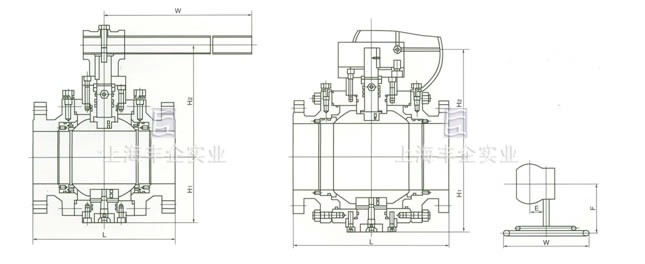

GB鍛鋼固定球閥結構圖

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

PN1.6 MPa主要連接尺寸及重量

公稱通徑DN		50	80	100	150	200	250	300	350	400	450	500
L	RF	216	283	305	394	457	533	610	686	762	864	914
L	BW	216	283	305	457	521	559	635	762	838	914	991
H1		100	110	130	175	210	274	305	340	395	440	470
H		165	90	200	270	300	380	420	450	530	560	605
W		400	700	850	600	600	600	800	800	800	800	800
E		-	-	-	116	116	116	171	171	257	257	257
F		-	-	-	350	350	350	420	420	500	500	500
Wt(Kg)		24	50	75	195	280	440	570	800	1480	2350	2400

PN2.5 MPa主要連接尺寸及重量

公稱通徑DN		50	80	100	150	200	250	300	350	400	450	500
L	RF	216	283	305	403	502	568	648	762	838	914	991
L	BW	216	283	305	457	521	559	635	762	838	914	991
H1		100	110	130	175	210	274	305	340	395	440	470
H		165	190	200	270	300	380	420	450	530	560	605
W		400	700	850	600	600	600	800	800	800	800	800
E		-	-	-	116	116	116	171	171	257	257	257
F		-	-	-	350	350	350	420	420	500	500	500
Wt(Kg)		30	58	95	210	318	440	575	800	1840	2700	2890

PN4.0 MPa主要連接尺寸及重量

公稱通徑DN		50	80	100	150	200	250	300	350	400	450	500
L	RF	216	283	305	403	502	568	648	762	838	914	991
L	BW	216	283	305	457	521	559	635	762	838	914	991
H1		100	110	130	175	210	274	305	340	395	440	470
H		165	190	200	270	300	380	420	450	530	560	605
W		400	700	850	600	600	600	800	800	800	800	800
E		-	-	-	116	116	116	171	171	257	257	257
F		-	-	-	350	350	350	420	420	500	500	500
Wt(Kg)		30	58	95	210	318	440	575	800	1840	2700	2890

PN6.4 MPa主要連接尺寸及重量

公稱通徑DN		50	80	100	150	200	250	300	350	400	450	500
L	RF	292	356	406	495	597	673	762	826	902	978	1054
L	BW	292	356	406	495	597	673	762	826	902	978	1054
H1		110	120	140	185	220	270	310	345	410	440	480
H		180	200	210	290	320	380	430	450	550	580	630
W		400	700	850	600	600	600	800	800	800	800	800
E		-	-	-	116	116	116	171	171	257	257	257
F		-	-	-	350	350	350	420	420	500	500	500
Wt(Kg)		41	72	108	232	345	480	630	870	2950	2800	3250

PN10.0 MPa主要連接尺寸及重量

公稱通徑DN		50	80	100	150	200	250	300	350	400	450	500
L	RF	292	356	432	559	660	787	838	889	991	1092	1194
	BW	295	359	435	562	664	791	841	892	994	1095	1200
	RTJ	292	356	432	559	660	787	838	889	991	1092	1194
H1		110	120	140	185	220	270	310	345	410	440	480
H		180	200	210	290	320	380	430	450	550	580	630
W		400	850	1000	600	600	800	800	800	800	800	800
E		-	-	-	116	116	171	171	171	150	83	123
F		-	-	-	350	350	500	420	420	580	650	735
Wt(Kg)		32	64	120	260	500	700	1098	1520	2300	3250	3780

PN16.0 MPa主要連接尺寸及重量

公稱通徑DN		50	80	100	150	200	250	300	350	400	450	500
L	RF&BW	368	381	457	610	737	838	965	1029	1130	1219	1334
L	RTJ	371	384	460	613	740	841	968	1038	1140	1219	1334
H1		135	158	190	200	250	285	350	400	480	530	580
H		190	200	230	300	375	420	460	530	600	640	700
W		600	600	600	600	800	800	800	800	800	800	800
E		116	116	116	171	171	83	83	123	123	180	180
F		350	350	350	420	420	650	650	735	735	735	735
Wt(Kg)		50	80	170	390	640	970	1550	2150	3320	4520	5320

PN25.0 MPa主要連接尺寸及重量

公稱通徑DN		51	76	102	146	194	241	289	318	362	440
L	RF&BW	368	470	546	705	832	991	1130	1257	1384	1664
L	RTJ	371	473	549	711	841	1000	1146	1276	1407	1686
H1		140	160	200	210	260	300	365	420	500	600
H		200	220	250	320	400	450	490	560	640	790
W		600	600	600	600	800	800	800	800	800	800
E		116	116	171	171	83	83	123	23	180	220
F		350	350	420	420	650	650	735	735	735	735
Wt(Kg)		55	95	180	580	920	1850	2150	3820	5320	6850

訂購注意事項：

GB鍛鋼固定球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及球閥產品結構等信息，僅為球閥生產廠家上海豐企GB鍛鋼固定球閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
