Q41F廣式法蘭球閥
Q41F廣式法蘭球閥
產品特征
公稱壓力：1.6-4.0MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構

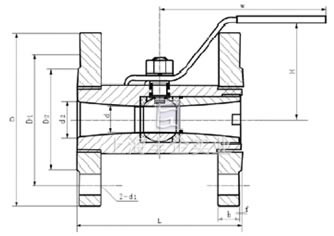

Q41F廣式法蘭球閥結構圖
PN1.6 MPa主要連接尺寸及重量
| 公稱通徑 | d | d2 | L | D | D1 | D2 | b | f | z-d1 | H | W | |
| DN（mm） | in | |||||||||||
| 15 | 1/2″ | 10 | 18 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 | 60 | 110 |
| 20 | 3/4″ | 12.6 | 20 | 106 | 105 | 75 | 55 | 14 | 2 | 4-14 | 65 | 110 |
| 25 | 1″ | 17 | 24 | 109 | 115 | 85 | 65 | 16 | 2 | 4-14 | 70 | 110 |
| 32 | 1 1/4″ | 22 | 32 | 1269 | 135 | 100 | 78 | 16 | 2 | 4-18 | 85 | 145 |
| 40 | 1 1/2″ | 26 | 38 | 136 | 145 | 110 | 85 | 16 | 3 | 4-18 | 90 | 145 |
| 50 | 2″ | 32.8 | 46 | 154 | 160 | 125 | 100 | 18 | 3 | 4-18 | 98 | 177 |
| 60 | 2 1/2″ | 46 | 60 | 170 | 180 | 145 | 120 | 20 | 3 | 8-18 | 110 | 190 |
主要零件材料
| 適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
| 水、蒸汽、油品 | Q41F-16C Q41F-25C Q41F-40C |
A105、45 | 1Cr18/ 1Cr18Ni9Ti |
不銹鋼 SS304 |
聚四氟乙烯PTFE 增強聚四氟乙烯 VUILUK PTFE 對位聚苯PPL |
聚四氟乙烯PTFE 對位聚苯PPL |
| 硝酸類 | Q41F-16P Q41F-25P Q41F-40P |
SS304/ 1Cr18Ni9Ti |
SS304/ 1Cr18Ni9Ti |
|||
| 醋酸類 | Q41F-16R Q41F-25R Q41F-40R |
SS316/ 1Cr18Ni12Mo2Ti |
SS316/ 1Cr18Ni12Mo2Ti |
法蘭標準：JB79-59 亦可按國標 GB9113設計制造。
訂購注意事項：
Q41F廣式法蘭球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及球閥產品結構等信息，僅為球閥生產廠家上海豐企Q41F廣式法蘭球閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
