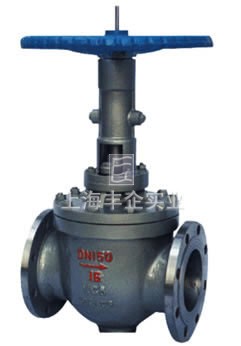

Q47H軌道球閥
Q47H軌道球閥
應用規范
1、設計、制造 按GB12237-89
2、結構長度按 SDV-2002
3、連接法蘭：JB79-94
4、閥門檢查和試驗按GB13927-89
結構特點
傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球論著啟閉時，球體先偏轉-δ角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會被擦傷，并且啟閉扭矩小。
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構

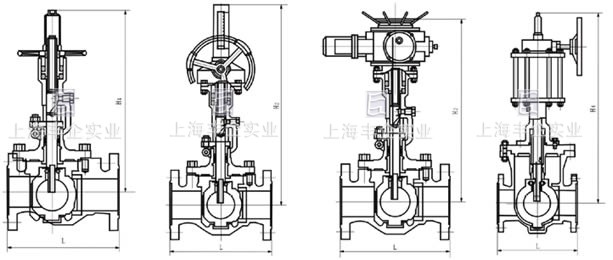

Q47H軌道球閥結構圖
主要零件材料
| 零件名稱 | 材料 | |||
| 閥 體 | WVB | ZG1Cr5Mo | 18-8CrNi | 18-12CrNiMo |
| 閥 蓋 | WVB | ZG1Cr5Mo | 18-8CrNi | 18-12CrNiMo |
| 閥 桿 | 2Cr13 | 38CrMoA1 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2aTi |
| 球 體 | WCB+HCr | 1Cr5Mo | 18-8CrNi | 18-12CrNiMo |
| 閥 座 | PTFE/13Cr/CrNi SS+STELLITE | |||
| 螺 柱 | B7/35CrMoA | 1Cr17Ni2 | ||
| 螺 母 | 2H/45 | 2Cr13 | ||
| 填 料 | PTFE/增強柔性石墨 | |||
GQ47型PN1.6～2.5 MPa主要連接尺寸及重量
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 | 1450 |
| H1 | 220 | 230 | 240 | 260 | 307 | 360 | 410 | 483 | 512 | 543 | 581 | 617 | 672 | 723 | 758 | 791 | 828 | 870 | 940 |
| H2 | 450 | 486 | 525 | 550 | 610 | 640 | 640 | 675 | 710 | 740 | 820 | 905 | 955 | 990 | 1050 | 1100 | 1270 | 1450 | |
| H3 | 415 | 455 | 500 | 535 | 580 | 605 | 605 | 620 | 640 | 685 | 735 | 850 | 900 | 920 | 1100 | 1250 | 1340 | 1555 | |
| H4 | 370 | 400 | 440 | 460 | 480 | 500 | 550 | 600 | 650 | 713 | 760 | 820 | 875 | 930 | 962 | 1020 | 1285 | 1625 |
GQ47型PN4.0 MPa主要連接尺寸及重量
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 | 1450 |
| H1 | 230 | 240 | 260 | 280 | 320 | 360 | 436 | 492 | 527 | 607 | 649 | 701 | 750 | 750 | 790 | 832 | 875 | 910 | 980 |
| H2 | 486 | 525 | 550 | 610 | 640 | 640 | 675 | 710 | 740 | 820 | 905 | 955 | 990 | 105 | 1100 | 1270 | 1450 | ||
| H3 | 455 | 500 | 535 | 580 | 605 | 605 | 620 | 640 | 685 | 735 | 850 | 900 | 920 | 1100 | 1250 | 1340 | 1550 | ||
| H4 | 400 | 440 | 460 | 480 | 500 | 550 | 600 | 650 | 713 | 777 | 835 | 890 | 950 | 980 | 1040 | 1305 | 1650 |
GQ47型PN4.0 MPa主要連接尺寸及重量
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1250 | 1450 |
| H1 | 240 | 260 | 280 | 300 | 329 | 365 | 450 | 509 | 541 | 663 | 725 | 781 | 790 | 806 | 821 | 858 | 898 | 1020 |
| H2 | 525 | 550 | 610 | 640 | 640 | 675 | 710 | 740 | 820 | 905 | 955 | 990 | 1050 | 1100 | 1270 | 1450 | ||
| H3 | 500 | 535 | 580 | 605 | 605 | 620 | 640 | 685 | 735 | 850 | 900 | 920 | 1100 | 1250 | 1340 | 15550 | ||
| H4 | 440 | 460 | 480 | 500 | 550 | 600 | 650 | 713 | 777 | 835 | 890 | 950 | 980 | 1040 | 1305 | 1605 |
訂購注意事項：
Q47H軌道球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及球閥產品結構等信息，僅為球閥生產廠家上海豐企Q47H軌道球閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
