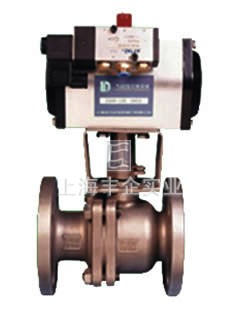

ZSHO氣動O型切斷球閥
ZSHO氣動O型切斷球閥
產品特點
氣動O型切斷球閥它由ARSOTA阿斯塔氣動活塞式執行機構和O型球閥組成,包括軟密封球閥和硬密封球閥.閥芯采用圓柱形通孔球體。該氣動O型切斷球閥以壓縮空氣為動力源，接受集散控制系統(DCS)，可編程控制器(PLC)等開關信號，通過電磁閥可實現對閥門快速位式控制。 該氣動O型切斷球閥采用直通型鑄造閥體，球面經特殊工藝加工和硬化處理，使其表面平滑耐磨，具有壽命長、結構緊湊、動作可靠、流通能力大、流阻系數小、安裝方便及良好的切斷性能等特點。氣動O型切斷球閥廣 泛應用于造紙、石化、冶金、航天、食品、醫藥、水處理等行業，特別適用于高黏度和含有纖維介質的工藝控制。 氣動活塞式執行機構可分為單作用和雙作用兩種。雙作用使用在失電或失氣時，閥門處于失電或失氣時的位置，以確保繼續生產。單作用在失電或失氣時，閥門處于 原始極限位置(全開或全閉)，以確保生產過程處于安全位置。
閥體
公稱通徑:15~200mm
公稱壓力:PN1.6 4.0 6.4MPa
連接形式:法蘭式按JB78-59 JB79-59
材料:WCB，HT200，ZG1Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti，襯四氟乙烯，CF8（304），CF8M（316），CF3M（316L）
溫度范圍:常溫-20℃~+180℃；中溫-40℃～+350℃
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，石棉編織填料，柔性石墨
閥內組件
閥芯型式:O型閥芯
流量特性:快開特性
材料:1Cr18Ni9Ti ， 0Cr18Ni12Mo2Ti
閥座材料:聚四氟乙烯（PTFE），特制PPL，金屬閥座
可調比:50：1
執行機構
氣缸工作壓力:0.4~0.7Mpa
氣缸開關時間:雙作用式1~5秒
氣缸空氣耗量:1~131L
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構

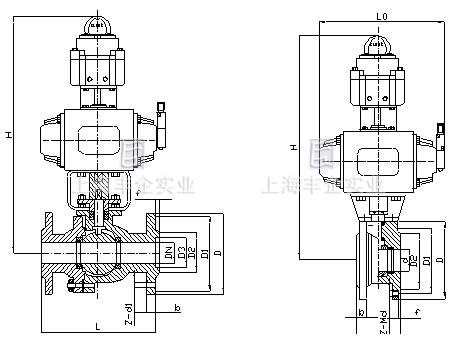

氣動O型切斷球閥 結構圖
ZSHO-16（1.6MPa）、25(2.5Mpa)、40(4.0MPa)型外形連接尺寸
| DN | L | H | D | D1 | D2 | b | f | D3 | Z-d1 |
| 15 | 130/130/140 | 279 | 95 | 65 | 45 | 14/16/16 | 2 | 40 | 4-Φ14 |
| 20 | 140/140/150 | 282 | 105 | 75 | 55 | 14/16/16 | 2 | 51 | 4-Φ14 |
| 25 | 150/150/165 | 295 | 115 | 85 | 65 | 14/16/16 | 2 | 58 | 4-Φ14 |
| 32 | 165/165/180 | 298 | 135 | 100 | 78 | 16/18/18 | 2 | 66 | 4-Φ18 |
| 40 | 180/180/200 | 325 | 145 | 110 | 85 | 16/18/18 | 3 | 76 | 4-Φ18 |
| 50 | 200/200/220 | 332 | 160 | 125 | 100 | 16/20/20 | 3 | 88 | 4-Φ18 |
| 65 | 220/220/250 | 422 | 180 | 145 | 120 | 18/22/22 | 3 | 110 | 4-Φ18/8-Φ18/8-Φ18 |
| 80 | 250/250/280 | 558 | 195 | 160 | 135 | 20/22/22 | 3 | 121 | 8-Φ18 |
| 100 | 280/280/320 | 573 | 215/230/230 | 180/190/190 | 155/160/160 | 20/24/24 | 3 | 150 | 8-Φ18/8-Φ23/8-Φ23 |
| 125 | 320/320/360 | 605 | 245/270/270 | 210/220/220 | 185/188/188 | 24/28/30 | 3 | 176 | 8-Φ18/8-Φ25/8-Φ25 |
| 150 | 360/360/400 | 644 | 280/300/300 | 295/310/320 | 210/218/218 | 24/28/30 | 3 | 204 | 8-Φ23/8-Φ25/8-Φ25 |
| 200 | 400/400/550 | 850 | 335/360/375 | 295/310/320 | 265/278/282 | 26/34/38 | 3 | 260 | 12-Φ23/12-Φ25/12-Φ30 |
注：表中數據xx/xx/xx分別為壓力1.6MPa、2.5MPa、4.0MPa。L結構長度數據可以戶提供。
ZSHO-16（1.6MPa）、25(2.5MPa)、4.(4.0MPa)
| DN | d | L | H | D | D1 | D2 | b | f | L0 | Z-Md |
| 15 | 14 | 35 | 328 | 90 | 65 | 45 | 14/16 | 2 | 180 | 4-M12 |
| 20 | 19 | 38 | 335 | 100 | 75 | 55 | 14/16 | 2 | 180 | 4-M12 |
| 25 | 25 | 42 | 350 | 110 | 85 | 65 | 14/16 | 2 | 180 | 4-M12 |
| 32 | 29 | 50 | 380 | 130 | 100 | 78 | 16/18 | 2 | 220 | 4-M16 |
| 40 | 38 | 60 | 410 | 145 | 110 | 85 | 16/18 | 3 | 220 | 4-M16 |
| 50 | 48 | 70 | 442 | 160 | 125 | 100 | 16/20 | 3 | 260 | 4-M16 |
| 65 | 64 | 95 | 452 | 180 | 145 | 120 | 18/22 | 3 | 260 | 4/8-M16 |
| 80 | 76 | 118 | 495 | 190 | 160 | 135 | 20/22 | 3 | 296 | 8-M16 |
| 100 | 95 | 140 | 538 | 215/230 | 180/190 | 155/160 | 20/24 | 3 | 350 | 8-M16/20 |
| 125 | 118 | 175/195 | 585 | 245/270 | 210/220 | 185/188 | 24/28 | 3 | 350 | 8-M16/24 |
| 150 | 150 | 210/260 | 708 | 280/300 | 240/250 | 210/218 | 24/28 | 3 | 439 | 8-M20/24 |
注：表中數據XX/XX分別為壓力1.6MPa、2.5MPa
訂購注意事項：
ZSHO氣動O型切斷球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及球閥產品結構等信息，僅為球閥生產廠家上海豐企ZSHO氣動O型切斷球閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
