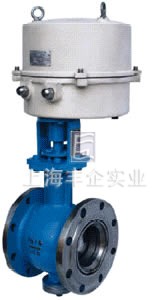

V型球閥
V型球閥
產品特點
1、V型切口的球芯與金屬閥座之間具有剪切作用，特別適用于含纖維、微小固體顆粒、料漿等介質；
2、蝸輪傳動V形切斷球閥還具有調節并可靠定位能力，流量特性為近似百分比，可調范圍廣；
3、采用板簧加載的可動閥座結構，閥座與球芯不會產生卡阻或脫離等問題，密封可靠，使用壽命長。
結構特點
1、設計、制造 按GB12237-89
2、結構長度按 GB12221-89
3、連接法蘭：JB79-94
4、閥門檢查和試驗按GB13927-89
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構

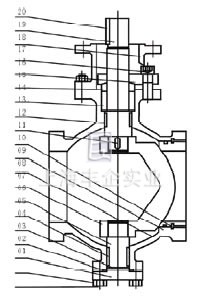

V型球閥 結構圖

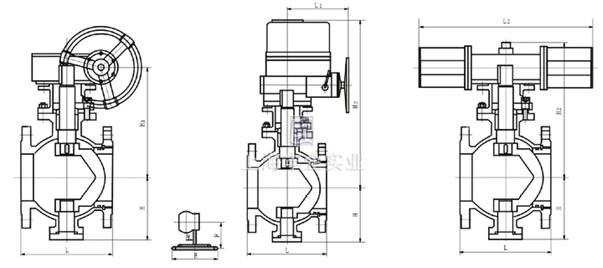

法蘭連接V形球閥結構圖
主要零件材料
| 序號 | 材料 標準 零件名稱 |
材料牌號 | 序 號 |
材料 標準 零件名稱 |
材料牌號 | ||||||||
| 碳鋼 | 不銹鋼 | 碳鋼 | 不銹鋼 | ||||||||||
| GB | ASTM | GB | ASTM | GB | ASTM | GB | ASTM | ||||||
| 01 | 雙頭螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | 11 | 閥座 | 2Cr13滲氮 | A276-410滲氮 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 滲氮 |
F304/F316 /F304L/F316L 滲氮 |
||
| 02 | 螺母 | 45 | A194-2H | 0Cr18Ni | A194-8M | 12 | 球體鍵 | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 | ||
| 03 | 底蓋 | 25 | A105 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316 /F304L/F316L |
13 | 上閥桿軸承 | PTFE；PPL | PTFE；PPL | PTFE；PPL | PTFE；PPL | ||
| 04 | 墊圈 | 氟橡膠；PTFE; 金屬夾石墨 | 14 | 閥桿填料 | 石墨 | ||||||||
| 05 | 止推軸承 | 金屬夾PTFE | 15 | 填料壓環 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316 /F304L/F316 |
|||||
| 06 | 下閥桿軸承 | 金屬夾PTFE | 16 | 填料壓蓋 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
|||||
| 07 | 下閥桿 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316 /F304L/F316L |
17 | 螺釘 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | ||
| 08 | 球體 | ZG1Cr18Ni9Ti 滲氮 |
CF8 滲氮 |
1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 滲氮 |
F304/F316 /F304L/F316L 滲氮 |
18 | 支架 | WCB | WCB | WCB | WCB | ||
| 09 | 閥體 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
19 | 上閥桿 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316 /F304L/F316L |
||
| 10 | 閥座0形圈 | 氟橡膠 | 氟橡膠 | 氟橡膠 | 氟橡膠 | 20 | 鍵 | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 | ||
PN1.6 MPa主要連接尺寸及重量
| 公稱通徑DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 500 | |
| L | 124 | 145 | 165 | 194 | 210 | 229 | 243 | 297 | 338 | 520 | 600 | |
| H | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 470 | 580 | |
| 手動 | H1 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 670 | 840 |
| E | - | - | - | - | - | - | 116 | 116 | 171 | 257 | 257 | |
| F | - | - | - | - | - | - | 350 | 350 | 400 | 400 | 400 | |
| W | 230 | 40 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | |
| Wt(㎏) | 12 | 16 | 22 | 35 | 58 | 74 | 205 | 322 | 460 | 864 | 1600 | |
| 電動 | H2 | - | - | - | - | - | 554 | 600 | 652 | 760 | 830 | 940 |
| L1 | - | - | - | - | - | 235 | 235 | 235 | 259 | 400 | 410 | |
| 氣動 | H3 | 274 | 379 | 389 | 479 | 552 | 666 | 736 | 926 | 1059 | 1393 | 1538 |
| L2 | 270 | 405 | 405 | 576 | 576 | 776 | 776 | 776 | 1060 | 1360 | 1360 | |
PN2.5 MPa主要連接尺寸及重量
| 公稱通徑DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 500 | |
| L | 124 | 145 | 165 | 194 | 210 | 229 | 243 | 297 | 338 | 520 | 600 | |
| H | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 470 | 580 | |
| 手動 | H1 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 670 | 840 |
| E | - | - | - | - | - | - | 116 | 116 | 171 | 257 | 257 | |
| F | - | - | - | - | - | - | 350 | 350 | 400 | 400 | 400 | |
| W | 230 | 40 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | |
| Wt(㎏) | 15 | 24 | 30 | 55 | 87 | 118 | 255 | 370 | 533 | 1030 | 2100 | |
| 電動 | H2 | - | - | - | - | - | 235 | 235 | 400 | 400 | 410 | 420 |
| L1 | - | - | - | - | - | 74 | 350 | 350 | 420 | 400 | 400 | |
| 氣動 | H3 | 340 | 379 | 452 | 479 | 646 | 666 | 814 | 1002 | 1059 | 1205 | 1295 |
| L2 | 405 | 405 | 574 | 574 | 756 | 756 | 1060 | 1060 | 1060 | 1360 | 2840 | |
訂購注意事項：
V型球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及球閥產品結構等信息，僅為球閥生產廠家上海豐企V型球閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
