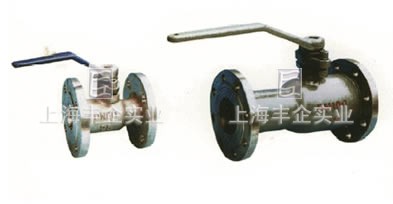

QZ41M/QJ41M一體式高溫球閥
QZ41M/QJ41M一體式高溫球閥
產品特點
整體式球閥、整體法蘭一體式高溫球閥（代替閘閥、截止閥、快速排污閥）是蒸汽閥門升級換代的新產品，密封座采用耐高溫、耐磨、耐腐蝕、回彈性強、潤滑性好的高強度碳結石墨，使用壽命比一般球閥提高3-5倍，使用溫度250-400℃，適用介質：水蒸汽、油品、導熱油、酸類等。是目前工程中的推廣產品。
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
結構
QZ41M/QJ41M一體式高溫球閥結構圖
替代閘閥 QZ41M-16C P QZ41M-25Q
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 240 | 250 | 265 | 280 | 300 | 325 | 350 | 400 |
| D | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| b | 18 | 20 | 20 | 22 | 24 | 26 | 28 | 30 |
| z-фd | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 8-23 |
替代截止閥 QJ41M-16C P QJ41M-25Q
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 180 |
| D | 65 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 125 | 245 | 280 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 160 | 210 | 240 |
| D2 | 43 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
| b | 16 | 16 | 16 | 18 | 18 | 20 | 20 | 22 | 24 | 26 | 28 |
| z-фd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 |
替代排污閥 QJ41M-16Q.C.P
| DN | 25 | 32 | 40 | 50 | 65 | 80 |
| L | 160 | 180 | 230 | 250 | 265 | 265 |
| D | 115 | 135 | 145 | 160 | 180 | 180 |
| D1 | 85 | 100 | 110 | 125 | 145 | 145 |
| D2 | 65 | 78 | 85 | 100 | 120 | 120 |
| b | 16 | 18 | 18 | 20 | 20 | 20 |
| z-фd | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 4-18 |
訂購注意事項：
QZ41M/QJ41M一體式高溫球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及球閥產品結構等信息，僅為球閥生產廠家上海豐企QZ41M/QJ41M一體式高溫球閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
