107X活塞式安全泄壓持壓閥
產品概述
107X活塞式安全泄壓持壓閥主要用于安裝在高層建筑、消防給水系統以及其它給水系統的管道上，當給水管路中壓力超過泄壓閥設定壓力時，泄壓閥自動開啟快速泄壓，保護管線的安全，也可作持壓閥用，保障主閥上游的供水壓力。上海豐企實業發展有限公司生產的107X活塞式安全泄壓持壓閥能準確保持不變的安全設定壓力，一旦超壓，泄壓閥迅速打開，及時泄壓，關閉平穩可靠，消除壓力余波。
107X活塞式安全泄壓持壓閥

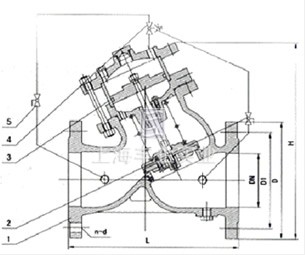

107X活塞式安全泄壓持壓閥 結構圖 1、閥體 2、球閥 3、缸套 4、導閥 5、球閥
典型安裝圖
107X活塞式安全泄壓持壓閥 典型安裝示意圖
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 | 1300 | 1450 | 1650 | 1800 |
| H | 300 | 337 | 467 | 520 | 580 | 640 | 778 | 889 | 1010 | 1037 | 1264 | 1294 | 1324 | 1600 | 1750 | 1900 | 2100 | 2400 |
訂購注意事項：
107X活塞式安全泄壓持壓閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業107X活塞式安全泄壓持壓閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
