400X型流量控制閥
產品概述
400X流量控制閥是上海豐企實業發展有限公司生產的一種采用高精度先導式方式控制流量多功能閥門。400X流量控制閥適用于配水管需控制流量和壓力的管路中，保持預定流量不變，將過大流量限制在一個預定值，并將上游高壓適當減壓，即使 主閥上游的壓力發生變化，也不會影響主閥下游的流量。400X流量控制閥一改常規節流閥使用孔板或純機械的減小流域面積的原理，利用相關導閥，最大限度地減少能量在節流過程中的損失。如遇緊急情況400XA流量控制閥可以完全截止流量，避免損失。400X流量控制閥控制靈敏度高，安全可靠，調試簡便，使用壽命長。
400X型流量控制閥
400X型流量控制閥 結構圖 1、小球閥 2、導閥 3、流量調節器 4、針型閥

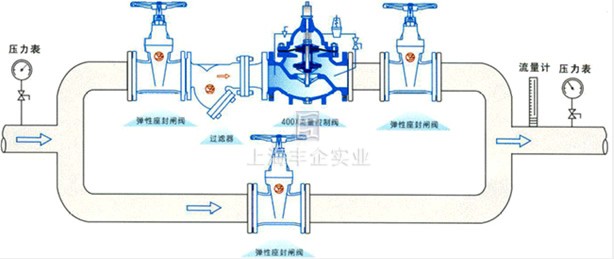

典型安裝圖
400X型流量控制閥 典型安裝示意圖
主要外形尺寸
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
| H1 | 247 | 247 | 247 | 278 | 278 | 298 | 313 | 350 | 365 | 420 | 450 | 470 | 490 | 526 | 570 | 570 |
| H | 342 | 342 | 342 | 395 | 395 | 405 | 430 | 510 | 560 | 585 | 675 | 730 | 760 | 840 | 910 | 910 |
訂購注意事項：
400X型流量控制閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業400X型流量控制閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
