J145X隔膜式電動遙控閥
產品概述
J145X隔膜式電動遙控閥主要安裝在各類給水系統的管道上，根據電信號或手動操作，是閥門打開或關閉。J145X隔膜式電動遙控閥具有相當準確快速的控制反應。關閉速度可調，閥門平穩關閉而不會產生壓力波動。上海豐企實業發展有限公司生產的J145X隔膜式電動遙控閥采用三向電磁閥，維護簡單。
J145X隔膜式電動遙控閥

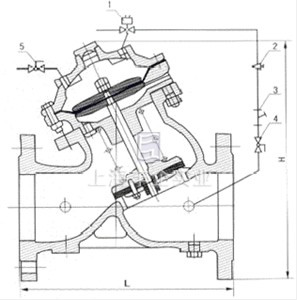

J145X隔膜式電動遙控閥 結構圖
1、電磁導閥 2、針型閥 3、過濾器 4、小球閥 5、小球閥
典型安裝圖
J145X隔膜式電動遙控閥 典型安裝示意圖
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 |
| H | 320 | 367 | 400 | 452 | 522 | 592 | 696 | 810 | 943 | 1200 | 1230 | 1230 | 1270 | 1600 |
訂購注意事項：
J145X隔膜式電動遙控閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及產品結構等信息，僅為豐企實業J145X隔膜式電動遙控閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
