F745X隔膜式遙控浮球閥
產品概述
F745X隔膜式遙控浮球閥是兼具多種功能的水力操作式閥門。F745X隔膜式遙控浮球閥主要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球?qū)чy控制關閉進水口停止供水；當水位下降后，主閥由浮球?qū)чy控制打開進水口向水池注水，實現自動補水。隔膜式遙控浮球閥液位控制精確，不受水壓干擾，可隨水池的高度及使用空間任意位置安裝、維護、調試、檢查方便，使用壽命長。上海豐企實業發展有限公司生產的F745X隔膜式遙控浮球閥的使用性能可靠、強度高、動作平穩使用于450口徑以下的管道。

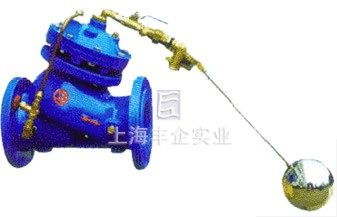

F745X隔膜式遙控浮球閥
F745X隔膜式遙控浮球閥 結構圖 1、過濾器 2、針閥 3、小球閥 4、小球閥 5、小浮球閥

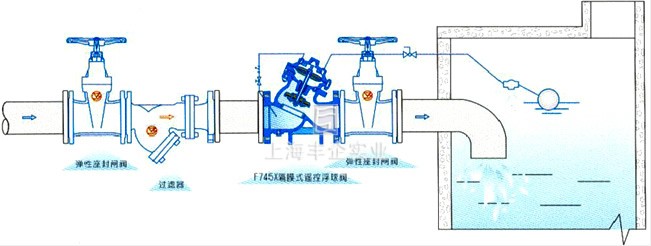

典型安裝圖
F745X隔膜式遙控浮球閥 典型安裝示意圖
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 | 1300 | 1450 | 1650 |
| H | 320 | 367 | 400 | 452 | 522 | 592 | 696 | 810 | 943 | 1200 | 1230 | 1230 | 1270 | 1600 | 1750 | 1900 | 2100 |
訂購注意事項：
F745X隔膜式遙控浮球閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述及球閥產品結構等信息，僅為球閥生產廠家上海豐企F745X隔膜式遙控浮球閥說明書的一部分，供選型參考之用，詳細閥門產品說明書、CAD圖紙、安裝圖、尺寸圖、閥門重量及詳細的工作原理、價格等請來電咨詢。
